公布日：2022.01.18
申请日：2021.11.04
分类号：C02F1/52(2006.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N
摘要
本发明提供一种高浓度氨氮高效处理装置及方法，包括絮凝沉淀罐和多级预混合筒，所述絮凝沉淀罐顶部的中心位置处开设有通孔，该高浓度氨氮高效处理装置及方法设计合理，螺旋爬升座向下移动时，螺旋爬升座顶部内的空间增加，絮凝沉淀罐内的污水被通过提升管输送至集中斗顶部并排出，达到对药剂预稀释的目的，同时，外界空气通过进气管被吸入一部分，当螺旋爬升座上移动时，螺旋爬升座顶部的空间降低，多级预混合筒内的药剂稀释液通过供料弯管被分散的输入絮凝沉淀罐中，多级预混合筒顶部内的空气通过供气弯管被分散的输入絮凝沉淀罐中能够将药剂稀释液均匀的输送到污水中，提高药剂稀释液的分散度。
权利要求书

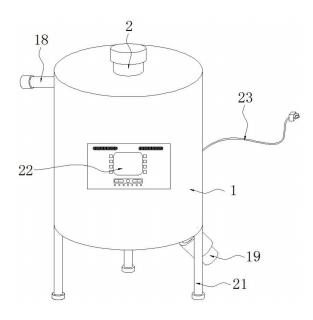

1.一种高浓度氨氮高效处理装置，包括絮凝沉淀罐(1)和多级预混合筒(2)，其特征在于，所述絮凝沉淀罐(1)顶部的中心位置处开设有通孔，所述多级预混合筒(2)的一端穿过通孔并与絮凝沉淀罐(1)底部的内侧壁固定连接，所述多级预混合筒(2)底部的内侧壁上固定安装有电动推杆(3)，所述电动推杆(3)的输出轴上固定安装有螺旋爬升座(4)，所述螺旋爬升座(4)的外边侧开设有螺旋爬升槽(24)，所述多级预混合筒(2)的内边侧设置有螺旋爬升轨道(25)，所述螺旋爬升轨道(25)处于螺旋爬升槽(24)内，所述螺旋爬升座(4)的顶部通过转动轴安装有转动杆(5)，所述转动杆(5)上固定安装有若干个拨动板(6)，所述多级预混合筒(2)的顶部内固定安装有集中斗(7)，所述集中斗(7)的底部固定连接有集中管(8)，所述多级预混合筒(2)靠近顶部的外边侧固定连接有若干个供气弯管(9)，所述多级预混合筒(2)靠近中部的外边侧固定连接有若干个供料弯管(10)，所述多级预混合筒(2)内置有提升管(11)，所述提升管(11)的顶部处于集中斗(7)的顶部，所述多级预混合筒(2)处于絮凝沉淀罐(1)外的一端固定连接有若干个进气管(12)，所述提升管(11)的低端和进气管(12)上均安装有进入单向阀门(13)，所述供气弯管(9)和供料弯管(10)上均安装有排出单向阀门(14)。
2.根据权利要求1所述的一种高浓度氨氮高效处理装置，其特征在于：所述供气弯管(9)上开设有若干个出气孔(15)，所述供料弯管(10)上开设有若干个出水孔(16)。
3.根据权利要求1所述的一种高浓度氨氮高效处理装置，其特征在于：所述絮凝沉淀罐(1)顶部的一侧固定连接有添加连接管(18)，所述絮凝沉淀罐(1)一侧的底部固定连接有排放管(19)，所述排放管(19)上安装有排放阀门(20)。
4.根据权利要求1所述的一种高浓度氨氮高效处理装置，其特征在于：所述多级预混合筒(2)的顶部通过外螺纹与内螺纹配合安装有密封盖(17)。
5.根据权利要求1所述的一种高浓度氨氮高效处理装置，其特征在于：所述絮凝沉淀罐(1)的前侧安装有控制板(22)，所述絮凝沉淀罐(1)的后侧连接有电源线(23)，所述电源线(23)的一端连接有插头，所述电源线(23)分别与控制板(22)和电动推杆(3)电性连接，所述控制板(22)与电动推杆(3)电性连接。
6.根据权利要求1所述的一种高浓度氨氮高效处理装置，其特征在于：所述絮凝沉淀罐(1)的底部固定安装有若干个支撑腿(21)。
7.一种高浓度氨氮高效处理方法，其特征在于，具体步骤如下：步骤一：设备安装；将絮凝沉淀罐移动到合适的位置，通过插头将电源线(23)连接到外接电源，将添加连接管(18)连接到需要处理氨氮的污水，通过添加连接管(18)往絮凝沉淀罐(1)中加入适量污水，水面高于供料弯管(10)，絮凝沉淀罐(1)的顶部预留一定空间；步骤二：药剂添加；打开密封盖(17)，将合适的药剂加入集中斗(7)中，然后将密封盖(17)盖回，将添加连接管(18)封闭；步骤三：药剂预稀释；通过控制板(22)启动电动推杆(3)，电动推杆(3)带动螺旋爬升座(4)在多级预混合筒(2)中上下移动，螺旋爬升座(4)向下移动时，螺旋爬升座(4)顶部内的空间增加，絮凝沉淀罐(1)内的污水被通过提升管(11)输送至集中斗(7)顶部并排出，污水携带部分药剂通过集中管(8)落下，达到对药剂预稀释的目的，同时，外界空气通过进气管(12)被吸入一部分；步骤四：药剂稀释与分散添加；当螺旋爬升座(4)上移动时，螺旋爬升座(4)顶部的空间降低，多级预混合筒(2)内的药剂稀释液通过供料弯管(10)被分散的输入絮凝沉淀罐(1)中，多级预混合筒(2)顶部内的空气通过供气弯管(9)被分散的输入絮凝沉淀罐(1)中，螺旋爬升座(4)上下移动的过程中，在螺旋爬升槽(24)与螺旋爬升轨道的配合作用下转动，能够起到对集中管(8)落下的药剂稀释液搅拌的效果，提高药剂的分散性，同时，转动杆(5)上的若干个拨动板(6)在多级预混合筒(2)内侧壁的摩擦力的作用下转动，能够进一步的强化搅拌的效果；步骤五：排放；一定时间后，打开排放阀门(20)，将水排放到合适的位置。
发明内容
为了解决现有技术存在的问题，本发明提供了一种高浓度氨氮高效处理装置及方法，该高浓度氨氮高效处理装置及方法设计合理，螺旋爬升座向下移动时，螺旋爬升座顶部内的空间增加，絮凝沉淀罐内的污水被通过提升管输送至集中斗顶部并排出，污水携带部分药剂通过集中管落下，达到对药剂预稀释的目的，同时，外界空气通过进气管被吸入一部分，当螺旋爬升座上移动时，螺旋爬升座顶部的空间降低，多级预混合筒内的药剂稀释液通过供料弯管被分散的输入絮凝沉淀罐中，多级预混合筒顶部内的空气通过供气弯管被分散的输入絮凝沉淀罐中，一方面，能够将药剂稀释液均匀的输送到污水中，提高药剂稀释液的分散度，另一方面，向污水中输入空气，气泡破裂时能够进一步提高药剂的分散速度，还能够提高溶氧量。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种高浓度氨氮高效处理装置，包括絮凝沉淀罐和多级预混合筒，所述絮凝沉淀罐顶部的中心位置处开设有通孔，所述多级预混合筒的一端穿过通孔并与絮凝沉淀罐底部的内侧壁固定连接，所述多级预混合筒底部的内侧壁上固定安装有电动推杆，所述电动推杆的输出轴上固定安装有螺旋爬升座，所述螺旋爬升座的外边侧开设有螺旋爬升槽，所述多级预混合筒的内边侧设置有螺旋爬升轨道，所述螺旋爬升轨道处于螺旋爬升槽内，所述螺旋爬升座的顶部通过转动轴安装有转动杆，所述转动杆上固定安装有若干个拨动板，所述多级预混合筒的顶部内固定安装有集中斗，所述集中斗的底部固定连接有集中管，所述多级预混合筒靠近顶部的外边侧固定连接有若干个供气弯管，所述多级预混合筒靠近中部的外边侧固定连接有若干个供料弯管，所述多级预混合筒内置有提升管，所述提升管的顶部处于集中斗的顶部，所述多级预混合筒处于絮凝沉淀罐外的一端固定连接有若干个进气管，所述提升管的低端和进气管上均安装有进入单向阀门，所述供气弯管和供料弯管上均安装有排出单向阀门。
作为本发明的一种优选实施方式，所述供气弯管上开设有若干个出气孔，所述供料弯管上开设有若干个出水孔。
作为本发明的一种优选实施方式，所述絮凝沉淀罐顶部的一侧固定连接有添加连接管，所述絮凝沉淀罐一侧的底部固定连接有排放管，所述排放管上安装有排放阀门。
作为本发明的一种优选实施方式，所述多级预混合筒的顶部通过外螺纹与内螺纹配合安装有密封盖。
作为本发明的一种优选实施方式，所述絮凝沉淀罐的前侧安装有控制板，所述絮凝沉淀罐的后侧连接有电源线，所述电源线的一端连接有插头，所述电源线分别与控制板和电动推杆电性连接，所述控制板与电动推杆电性连接。
作为本发明的一种优选实施方式，所述絮凝沉淀罐的底部固定安装有若干个支撑腿。
一种高浓度氨氮高效处理方法，具体步骤如下：
步骤一：设备安装；将絮凝沉淀罐移动到合适的位置，通过插头将电源线连接到外接电源，将添加连接管连接到需要处理氨氮的污水，通过添加连接管往絮凝沉淀罐中加入适量污水，水面高于供料弯管，絮凝沉淀罐的顶部预留一定空间；
步骤二：药剂添加；打开密封盖，将合适的药剂加入集中斗中，然后将密封盖盖回，将添加连接管封闭；
步骤三：药剂预稀释；通过控制板启动电动推杆，电动推杆带动螺旋爬升座在多级预混合筒中上下移动，螺旋爬升座向下移动时，螺旋爬升座顶部内的空间增加，絮凝沉淀罐内的污水被通过提升管输送至集中斗顶部并排出，污水携带部分药剂通过集中管落下，达到对药剂预稀释的目的，同时，外界空气通过进气管被吸入一部分；
步骤四：药剂稀释与分散添加；当螺旋爬升座上移动时，螺旋爬升座顶部的空间降低，多级预混合筒内的药剂稀释液通过供料弯管被分散的输入絮凝沉淀罐中，多级预混合筒顶部内的空气通过供气弯管被分散的输入絮凝沉淀罐中，螺旋爬升座上下移动的过程中，在螺旋爬升槽与螺旋爬升轨道的配合作用下转动，能够起到对集中管落下的药剂稀释液搅拌的效果，提高药剂的分散性，同时，转动杆上的若干个拨动板在多级预混合筒内侧壁的摩擦力的作用下转动，能够进一步的强化搅拌的效果；
步骤五：排放；一定时间后，打开排放阀门，将水排放到合适的位置。
本发明的有益效果：本发明的一种高浓度氨氮高效处理装置，包括絮凝沉淀罐、多级预混合筒、电动推杆、螺旋爬升座、转动杆、拨动板、集中斗、集中管、供气弯管、供料弯管、提升管、进气管、进入单向阀门、排出单向阀门、出气孔、出水孔、密封盖、添加连接管、排放管、排放阀门、支撑腿、控制板、电源线、螺旋爬升槽和螺旋爬升轨道。
1、此高浓度氨氮高效处理装置的螺旋爬升座向下移动时，螺旋爬升座顶部内的空间增加，絮凝沉淀罐内的污水被通过提升管输送至集中斗顶部并排出，污水携带部分药剂通过集中管落下，达到对药剂预稀释的目的，同时，外界空气通过进气管被吸入一部分，当螺旋爬升座上移动时，螺旋爬升座顶部的空间降低，多级预混合筒内的药剂稀释液通过供料弯管被分散的输入絮凝沉淀罐中，多级预混合筒顶部内的空气通过供气弯管被分散的输入絮凝沉淀罐中，一方面，能够将药剂稀释液均匀的输送到污水中，提高药剂稀释液的分散度，另一方面，向污水中输入空气，气泡破裂时能够进一步提高药剂的分散速度，还能够提高溶氧量。
2、此高浓度氨氮高效处理装置的螺旋爬升座上下移动的过程中，在螺旋爬升槽与螺旋爬升轨道的配合作用下转动，能够起到对集中管落下的药剂稀释液搅拌的效果，提高药剂的分散性，同时，转动杆上的若干个拨动板在多级预混合筒内侧壁的摩擦力的作用下转动，能够进一步的强化搅拌的效果，提高药剂的分散度。
3、此高浓度氨氮高效处理装置的螺旋爬升座上下移动的过程中，外界空气持续的被吸入多级预混合筒中，然后输送到絮凝沉淀罐的污水中，絮凝沉淀罐内的气压持续增加，能够进一步提高污水中的溶氧量，有利于后续处理的进行。
（发明人：谭文娟;曹芳;柯艳萍;张宏涛;薛盼想;刘会胜）
