高新低浊度精密污水过滤系统

发布时间:2023-1-31 10:57:04  中国污水处理工程网

公布日:2022.01.04

申请日:2021.09.28

分类号:C02F9/12(2006.01)I

摘要

本发明属于污水处理技术领域,特别涉及一种低浊度精密污水过滤系统及使用方法。该系统包括存放污水的污水池;存放絮凝剂的加药箱;加药混合器,通过管道与污水池和加药箱连接,用于混合污水和絮凝剂;过滤组件,通过管道与加药混合器连接,用于过滤污水,过滤组件和加药混合器之间的管道设有磁处理装置;污泥池,通过管道与过滤组件连接,用于接收过滤组件冲洗出的污泥;清水池,通过管道与过滤组件连接,用于接收过滤组件过滤后的水;反洗水泵,通过管道与清水池和过滤组件连接,用于将清水池中的水输送到过滤组件中。该系统解决了传统过滤装置无法直接过滤浊度较大的污水,无法过滤粘性较大的滤液以及高藻类污水,产水浊度高,反洗水量大、占地面积大、不能连续稳定运行的问题。


权利要求书

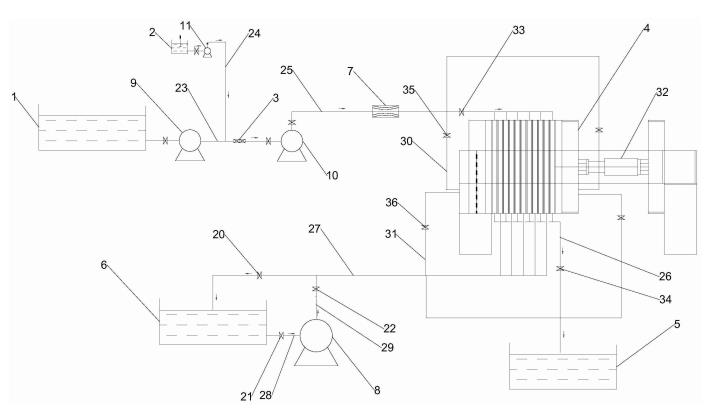

1.一种低浊度精密污水过滤系统,其特征在于:包括污水池(1),用于存放污水;加药箱(2),用于存放处理污水的絮凝剂;加药混合器(3),用于接收来自所述污水池(1)中的污水和来自所述加药箱(2)中的絮凝剂,并将污水和絮凝剂进行混合,所述加药混合器(3)通过管道A(23)与所述污水池(1)连通,所述加药混合器(3)通过管道B(24)与所述加药箱(2)连通;过滤组件(4),用于对经过所述加药混合器(3)混合后的污水进行沉淀和过滤,所述过滤组件(4)通过管道C(25)与所述加药混合器(3)连通;污泥池(5),用于接收来自所述过滤组件(4)过滤出的污泥,所述污泥池(5)通过管道D(26)与所述过滤组件(4)连通;清水池(6),用于接收来自所述过滤组件(4)过滤之后的清水,所述清水池(6)通过管道E(27)与所述过滤组件(4)连通,所述管道E(27)设置有电磁阀A(20);反洗水泵(8),用于将所述清水池(6)中的清水输送到所述过滤组件(4)中,所述反洗水泵(8)通过管道F(28)与所述清水池(6)连通,所述反洗水泵(8)通过管道G(29)与所述过滤组件(4)连通,所述管道F(28)设置有电磁阀B(21),所述管道G(29)设置有电磁阀C(22)。

2.根据权利要求1所述的一种低浊度污水过滤系统,其特征在于:所述管道A(23)设置有污水泵A(9),所述管道B(24)设置有加药泵(11),所述管道C(25)设置有污水泵B(10)和磁处理装置(7),所述污水泵B(10)位于所述加药混合器(3)和所述磁处理装置(7)之间。

3.根据权利要求2所述的一种低浊度精密污水过滤系统,其特征在于:所述管道G(29)与所述管道E(27)连通,所述管道G(29)与所述管道E(27)的连通处位于所述电磁阀A(20)和所述过滤组件(4)之间。

4.根据权利要求3所述的一种低浊度精密污水过滤系统,其特征在于:所述过滤组件(4)由若干个过滤单元并排组装而成,所述过滤单元包括带孔边框(12)、滤材(13)和两个支撑架(14),所述滤材(13)和所述支撑架(14)位于所述带孔边框(12)的内部并通过所述带孔边框(12)固定,所述滤材(13)位于其中一个所述支撑架(14)的外侧,所述滤材(13)位于相邻两个所述过滤单元中相对的两个所述支撑架(14)之间,所述带孔边框(12)的顶部设置有污水入口(15),所述污水入口(15)与所述管道C(25)连接,所述管道C(25)设置有电磁阀D(33),所述电磁阀D(33)位于所述磁处理装置(7)与所述污水入口(15)之间,所述带孔边框(12)的底部设置有净水口(17)、污水出口(16)和反冲洗口(18),所述净水口(17)与所述管道E(27)连接,所述污水出口(16)与所述管道D(26)连接,所述管道D(26)设置有电磁阀E(34),所述反冲洗口(18)与所述管道G(29)连接,所述带孔边框(12)的左右两侧均设置有开口(19),所述开口(19)通过管道H(30)与所述管道C(25)连通,所述管道H(30)设置有电磁阀F(35),所述管道H(30)与所述管道C(25)的连通处位于所述磁处理装置(7)与所述污水入口(15)之间,所述开口(19)通过管道I(31)与所述管道E(27)连通,所述管道I(31)设置有电磁阀G(36),所述管道I(31)与所述管道E(27)的连通处位于所述管道G(29)与所述管道E(27)连通处靠近所述净水口(17)的一侧。

5.根据权利要求4所述的一种低浊度精密污水过滤系统,其特征在于:若干个所述过滤单元通过锁紧器(32)压紧。

6.根据权利要求4所述的一种低浊度精密污水过滤系统,其特征在于:若干个所述过滤单元中的所述带孔边框(12)之间焊接。

7.根据权利要求4所述的一种低浊度精密污水过滤系统,其特征在于:若干个所述过滤单元中的所述带孔边框(12)之间通过螺栓可拆卸连接。

8.根据权利要求4所述的一种低浊度精密污水过滤系统,其特征在于:所述支撑架(14)呈网格状。

9.根据权利要求4所述的一种低浊度精密污水过滤系统,其特征在于:所述污水出口(16)的安装位置低于所述净水口(17)和所述反冲洗口(18)的安装位置。

10.一种低浊度精密污水过滤系统的使用方法,包括权利要求1~9任一所述的一种低浊度精密污水过滤系统,其特征在于:使用步骤如下,过滤步骤:a、打开所述污水泵A(9),所述污水池(1)中的污水通过所述管道A(23)输送到所述加药混合器(3)中,打开所述加药泵(11),所述加药箱(2)中的絮凝剂通过所述管道B(24)输送到所述加药混合器(3)中,打开所述加药混合器(3)和所述磁处理装置(7),所述加药混合器(3)将污水和絮凝剂进行混合,污水与絮凝剂混合后流经所述磁处理装置(7),所述磁处理装置(7)将污水中的小颗粒凝聚成大颗粒;b、关闭所述电磁阀B(21)、所述电磁阀C(22)、所述电磁阀E(34)和所述电磁阀G(36),打开所述电磁阀A(20)和所述电磁阀D(33),所述电磁阀F(35)选择打开或者关闭;c、打开所述污水泵B(10),所述加药混合器(3)中的污水通过所述管道C(25)由所述污水入口(15)进入到所述过滤单元中,或者通过所述管道H(30)由所述开口(19)进入到所述过滤单元中,经过所述加药混合器(3)和所述磁处理装置(7)处理后的污水在所述过滤单元中沉淀并被所述滤材(13)过滤,所述滤材(13)过滤之后的污水由所述净水口(17)通过所述管道E(27)进入到所述清水池(6)中;冲洗步骤:d、关闭所述电磁阀A(20)、所述电磁阀B(21)、所述电磁阀C(22)和所述电磁阀G(36),打开所述电磁阀D(33)和所述电磁阀E(34),所述电磁阀F(35)选择打开或者关闭;e、打开所述污水泵B(10),所述加药混合器(3)中的污水通过所述管道C(25)由所述污水入口(15)进入到所述过滤单元中,或者通过所述管道H(30)由所述开口(19)进入到所述过滤单元中,冲洗过所述滤材(13)的污水由所述污水出口(16)通过所述管道D(26)进入到所述污泥池(5)中;反冲洗步骤:f、关闭所述电磁阀A(20)、所述电磁阀D(33)和所述电磁阀F(35),打开所述电磁阀B(21)、所述电磁阀C(22)和所述电磁阀E(34),所述电磁阀G(36)选择打开或者关闭;g、打开所述反洗水泵(8),所述清水池(6)中的清水依次通过所述管道F(28)、所述管道G(29)、所述管道E(27)由所述反冲洗口(18)进入到所述过滤单元中,或者依次通过所述管道F(28)、所述管道G(29)、所述管道E(27)、所述管道I(31)由所述开口(19)进入到所述过滤单元中,清水对所述滤材(13)进行反冲洗后由所述污水出口(16)通过所述管道D(26)进入到所述污泥池(5)中。

发明内容

本发明的目的是提供一种低浊度精密污水过滤系统及使用方法,该过滤系统集加药、沉淀、过滤、反洗于一体,适用范围广,解决了传统过滤装置占地面积大,无法直接过滤污染或者浊度较大的污水,无法过滤粘性较大的滤液以及高藻类污水,产水浊度高,反洗水量大、占地面积大、不能连续稳定运行等问题。

本发明的上述目的是通过以下技术方案得以实现的:

一种低浊度精密污水过滤系统,包括

污水池,用于存放污水;

加药箱,用于存放处理污水的絮凝剂;

加药混合器,用于接收来自所述污水池中的污水和来自所述加药箱中的絮凝剂,并将污水和絮凝剂进行混合,所述加药混合器通过管道A与所述污水池连通,所述加药混合器通过管道B与所述加药箱连通;

过滤组件,用于对经过所述加药混合器混合后的污水进行沉淀和过滤,所述过滤组件通过管道C与所述加药混合器连通;

污泥池,用于接收来自所述过滤组件过滤出的污泥,所述污泥池通过管道D与所述过滤组件连通;

清水池,用于接收来自所述过滤组件过滤之后的清水,所述清水池通过管道E与所述过滤组件连通,所述管道E设置有电磁阀A;

反洗水泵,用于将所述清水池中的清水输送到所述过滤组件中,所述反洗水泵通过管道F与所述清水池连通,所述反洗水泵通过管道G与所述过滤组件连通,所述管道F设置有电磁阀B,所述管道G设置有电磁阀C。

其中优选方案如下:

优选的:所述管道A设置有污水泵A,所述管道B设置有加药泵,所述管道C设置有污水泵B和磁处理装置,所述污水泵B位于所述加药混合器和所述磁处理装置之间。

优选的:所述管道G与所述管道E连通,所述管道G与所述管道E的连通处位于所述电磁阀A和所述过滤组件之间。

优选的:所述过滤组件由若干个过滤单元并排组装而成,所述过滤单元包括带孔边框、滤材和两个支撑架,所述滤材和所述支撑架位于所述带孔边框的内部并通过所述带孔边框固定,所述滤材位于其中一个所述支撑架的外侧,所述滤材位于相邻两个所述过滤单元中相对的两个所述支撑架之间,所述带孔边框的顶部设置有污水入口,所述污水入口与所述管道C连接,所述管道C设置有电磁阀D,所述电磁阀D位于所述磁处理装置与所述污水入口之间,所述带孔边框的底部设置有净水口、污水出口和反冲洗口,所述净水口与所述管道E连接,所述污水出口与所述管道D连接,所述管道D设置有电磁阀E,所述反冲洗口与所述管道G连接,所述带孔边框的左右两侧均设置有开口,所述开口通过管道H与所述管道C连通,所述管道H设置有电磁阀F,所述管道H与所述管道C的连通处位于所述磁处理装置与所述污水入口之间,所述开口通过管道I与所述管道E连通,所述管道I设置有电磁阀G,所述管道I与所述管道E的连通处位于所述管道G与所述管道E连通处靠近所述净水口的一侧。

优选的:若干个所述过滤单元通过锁紧器压紧。

优选的:若干个所述过滤单元中的所述带孔边框之间焊接。

优选的:若干个所述过滤单元中的所述带孔边框之间通过螺栓可拆卸连接。

优选的:所述支撑架呈网格状。

优选的:所述污水出口的安装位置低于所述净水口和所述反冲洗口的安装位置。

一种低浊度精密污水过滤系统的使用方法,包括上述的一种低浊度精密污水过滤系统,使用步骤如下,

过滤步骤:

a、打开所述污水泵A,所述污水池中的污水通过所述管道A输送到所述加药混合器中,打开所述加药泵,所述加药箱中的絮凝剂通过所述管道B输送到所述加药混合器中,打开所述加药混合器和所述磁处理装置,所述加药混合器将污水和絮凝剂进行混合,污水与絮凝剂混合后流经所述磁处理装置,所述磁处理装置将污水中的小颗粒凝聚成大颗粒;

b、关闭所述电磁阀B、所述电磁阀C、所述电磁阀E和所述电磁阀G,打开所述电磁阀A和所述电磁阀D,所述电磁阀F选择打开或者关闭;

c、打开所述污水泵B,所述加药混合器中的污水通过所述管道C由所述污水入口进入到所述过滤单元中,或者通过所述管道H由所述开口进入到所述过滤单元中,经过所述加药混合器和所述磁处理装置处理后的污水在所述过滤单元中沉淀并被所述滤材过滤,所述滤材过滤之后的污水由所述净水口通过所述管道E进入到所述清水池中,或者由所述开口通过管道I进入到所述管道E中;

冲洗步骤:

d、关闭所述电磁阀A、所述电磁阀B、所述电磁阀C和所述电磁阀G,打开所述电磁阀D和所述电磁阀E,所述电磁阀F选择打开或者关闭;

e、打开所述污水泵B,所述加药混合器中的污水通过所述管道C由所述污水入口进入到所述过滤单元中,或者通过所述管道H由所述开口进入到所述过滤单元中,冲洗过所述滤材的污水由所述污水出口通过所述管道D进入到所述污泥池中;

反冲洗步骤:

f、关闭所述电磁阀A、所述电磁阀D和所述电磁阀F,打开所述电磁阀B、所述电磁阀C和所述电磁阀E,所述电磁阀G选择打开或者关闭;

g、打开所述反洗水泵,所述清水池中的清水依次通过所述管道F、所述管道G、所述管道E由所述反冲洗口进入到所述过滤单元中,或者依次通过所述管道F、所述管道G、所述管道E、所述管道I由所述开口进入到所述过滤单元中,清水对所述滤材进行反冲洗后由所述污水出口通过所述管道D进入到所述污泥池中。

综上所述,本发明具有以下有益效果:

1、本发明中的过滤系统在过滤之前经过加药混合器和磁处理装置,加药混合器将污水与絮凝剂进行混合,磁处理装置设置的高强磁场能够加强絮凝剂对污水的沉降能力,使得污水中的杂质形成大颗粒,从而使污水进入过滤组件中沉降地更加彻底,过滤组件中若干个过滤单元并排组装,滤材的左右两侧设置有支撑架,能够延长污水沉淀的时间和路程,增强污水与滤材的接触面积和停留时间,使得过滤组件能够过滤浊度较大的污水,使得滤材对污水的过滤更加精密,提高过滤组件对污水过滤的效率,降低污水过滤之后的浊度。

2、加药混合器和磁处理装置处理后的污水能够从过滤组件的顶部和两侧对过滤组件中的滤材进行初步冲洗,节约水源,清水池中的清水通过反洗水泵对过滤组件中的滤材进行进一步地反冲洗,清水池中的清水从过滤组件的底部和两侧对滤材进行反冲洗,反冲洗更加地彻底,用水量少,提高滤材的使用寿命和洁净度,延长了整个过滤系统的使用寿命。

(发明人:孙光武;李文魁;于翠峰)
