公布日：2022.01.11
申请日：2021.10.13
分类号：C02F9/04(2006.01)I;C02F103/20(2006.01)N
摘要
发明属于污水处理技术领域，为一种养殖池污水处理系统，一种养殖池污水处理系统,包括壳体，壳体左下侧固定设有吸水泵，所述壳体内壁固定设有空心柱，防止污水对机构传动产生影响，所述壳体内设有过滤腔，所述过滤腔内设有过滤装置，过滤装置用于过滤污水并挤压杂质中的水分。本发明利用吸水泵将养殖池中的污水以及藻类污染物引流到装置管道中进行过滤处理，利用传动装置提供动力，当过滤板进行开合的往复运动时，过滤板上的滚轮进行挤压与传动以及滤网的过滤，将相对较大的杂质进行挤压，使杂质分离的效果更好，当第一层过滤完成后，通过选装的推板能将杂质中的水分更快的过滤，最终进入到反应池中，通过添加化学药剂，进行分离沉淀，解决了杂质分离不完全的问题。
权利要求书

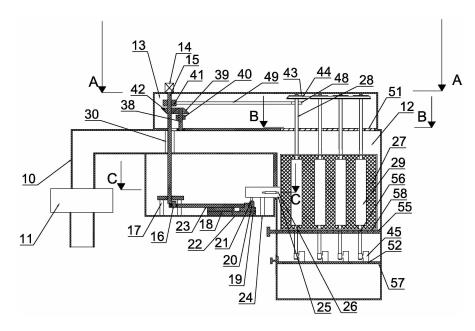

1.一种养殖池污水处理系统，包括壳体(10)，其特征在于，壳体(10)左下侧固定设有吸水泵(11)，所述壳体(10)内壁固定设有空心柱(30)，防止污水对机构传动产生影响，所述壳体(10)内设有过滤腔(12)，所述过滤腔(12)内设有过滤装置，过滤装置用于过滤污水并挤压杂质中的水分，所述壳体(10)内上侧设有传动腔(13)，所述传动腔(13)内设有传动装置，所述传动装置用于甩出杂质中还剩余的水分进行二次过滤。
2.根据权利要求1所述的一种养殖池污水处理系统，其特征在于：过滤装置包括在壳体(10)上侧外部固定设有的主电机(14)，所述主电机(14)输出端上设有电机主轴(15)，所述电机主轴(15)下侧固定设有转动杆(16)，所述壳体(10)下侧壁上固定设有台座(17)，所述台座(17)通过轴承与所述转动杆(16)连接，所述壳体(10)下侧壁上固定设有滑槽(18)，所述壳体(10)的下侧壁上固定设有滑槽(18)，所述滑槽(18)滑动设有第一滑块(19)，所述滑槽(18)右上侧固定设有U型块(20)，所述U型块(20)前后两侧滑动设有相互对称的第二滑块(21)，所述第一滑块(19)上侧内壁滑动设有第三滑块(22)，所述第三滑块(22)外侧壁铰接设有长杆(23)，所述长杆(23)左侧与转动杆(16)铰接连接。
3.根据权利要求2所述的一种养殖池污水处理系统，其特征在于：所述过滤腔(12)下侧内壁上固定设有第一传动轴(24)，所述第一传动轴(24)上侧有通过轴承安装的右开合板(25)，所述右开合板(25)与第二滑块(21)后侧铰接，所述右开合板(25)前侧固定设有凹槽(26)，所述右开合板(25)右侧固定设有第一滤网(27)，所述第一滤网(27)前侧壁依次阵列四个通过轴承安装的第一转动轴(28)，四个相同的所述第一转动轴(28)上均固定设有第一辊轮(29)。
4.根据权利要求3所述的一种养殖池污水处理系统，其特征在于：所述过滤腔(12)下侧内壁上固定设有第一轴(31)，所述第一轴(31)上侧有通过轴承安装的左开合板(32)，所述左开合板(32)与第二滑块(21)前侧铰接，所述左开合板(32)前侧固定设有凸台(33)，所述左开合板(32)右侧固定设有第二滤网(35)，所述第二滤网(35)前侧依次阵列四个通过轴承安装的第二转动轴(36)，四个相同的所述第二转动轴(36)上均固定设有第二辊轮(37)。
5.根据权利要求4所述的一种养殖池污水处理系统，其特征在于：传动装置包括在传动腔(13)下侧壁上的通过轴承安装的齿轮轴(38)，所述齿轮轴(38)上侧固定设有第一齿轮(39)，所述齿轮轴(38)上侧固定设有传动轮(40)，所述电机主轴(15)上侧固定设有转动轮(41)，所述电机主轴(15)上侧固定设有第二齿轮(42)，所述第二齿轮(42)与第一齿轮(39)相互啮合，四个相同的所述第一转动轴(28)上侧均固定设有第二链轮(43)，所述第一链轮(43)外侧通过第一链条(44)配合传动，所述第一转动轴(28)上侧固定设有第一皮带轮(48)，所述第一皮带轮(48)与转动轮(41)套设有第一传送带(49)，所述第一转动轴(28)下侧固定设有第一转动板(45)。
6.根据权利要求5所述的一种养殖池污水处理系统，其特征在于：四个相同的所述第二转动轴(36)上均固定设有第一链轮(34)，所述第二链轮(34)外侧通过第二链条(46)配合传动，所述第二转动轴(36)上侧固定设有第二皮带轮(54)，所述第二皮带轮(54)与传动轮(40)套设有第二传送带(50)，所述第二转动轴(36)下侧固定设有第二转动板(47)。
7.根据权利要求6所述的一种养殖池污水处理系统，其特征在于：所述传动腔(13)下侧壁固定设有轨迹板(51)，所述轨迹板(51)固定设有导轨(53)，所述导轨(53)内设有第一转动轴(28)，所述过滤腔(12)左下侧固定设有推板(55)，所述推板(55)上的滑轨滑动设有密封滑块(56)，所述推板(55)阵列分布固定设有四个第三滤水网(58)，所述传动腔(13)下侧固定移动板(57)，所述移动板(57)固定设有第四滤网(52)。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种养殖池污水处理系统，本利用养殖池污水处理系统能对污水中的藻类杂质进行过滤分离，去除杂质中的水分以及滤水中滤网无法分离的杂质，处理污水的方式更加的便捷。
本发明的目的可通过下列技术方案来实现：一种养殖池污水处理系统，包括壳体，壳体左下侧固定设有吸水泵，所述壳体内壁固定设有空心柱，防止污水对机构传动产生影响，所述壳体内设有过滤腔，所述过滤腔内设有过滤装置，过滤装置用于过滤污水并挤压杂质中的水分，所述壳体内上侧设有传动腔，所述传动腔内设有传动装置，所述传动装置用于甩出杂质中还剩余的水分进行二次过滤。
优选的，过滤装置包括在壳体上侧外部固定设有的主电机，所述主电机输出端上设有电机主轴，所述电机主轴下侧固定设有转动杆，所述壳体下侧壁上固定设有台座，所述台座通过轴承与所述转动杆连接，所述壳体下侧壁上固定设有滑槽，所述壳体的下侧壁上固定设有滑槽，所述滑槽滑动设有第一滑块，所述滑槽右上侧固定设有U型块，所述U型块前后两侧滑动设有相互对称的第二滑块，所述第一滑块上侧内壁滑动设有第三滑块，所述第三滑块外侧壁铰接设有长杆，所述长杆左侧与转动杆铰接连接。
优选的，所述过滤腔下侧内壁上固定设有第一传动轴，所述第一轴上侧有通过轴承安装的右开合板，所述右开合板与第二滑块后侧铰接，所述右开合板前侧固定设有凹槽，所述右开合板右侧固定设有第一滤网，所述第一滤网前侧壁依次阵列四个通过轴承安装的第一转动轴，四个相同的所述第一转动轴上均固定设有第一辊轮。
优选的，所述过滤腔下侧内壁上固定设有第传动一轴，所述第一传动轴上侧有通过轴承安装的左开合板，所述左开合板与第二滑块前侧铰接，所述左开合板前侧固定设有凸台，所述左开合板右侧固定设有第二滤网，所述第二滤网前侧依次阵列四个通过轴承安装的第二转动轴，四个相同的所述第二转动轴上均固定设有第二辊轮。
优选的，传动装置包括在传动腔下侧壁上的通过轴承安装的齿轮轴，所述齿轮轴上侧固定设有第一齿轮，所述齿轮轴上侧固定设有传动轮，所述电机主轴上侧固定设有转动轮，所述电机主轴上侧固定设有第二齿轮，所述第二齿轮与第一齿轮相互啮合，四个相同的所述第一转动轴上侧均固定设有第二链轮，所述第一链轮外侧通过第一链条配合传动，所述第一转动轴上侧固定设有第一皮带轮，所述第一皮带轮与转动轮套设有第一传送带，所述第一转动轴下侧固定设有第一转动板。
优选的，四个相同的所述第二转动轴上均固定设有第一链轮，所述第二链轮外侧通过第二链条配合传动，所述第二转动轴上侧固定设有第二皮带轮，所述第二皮带轮与传动轮套设有第二传送带，所述第二转动轴下侧固定设有第二转动板。
优选的，所述传动腔下侧壁固定设有轨迹板，所述轨迹板固定设有导轨，所述导轨内设有第一转动轴，所述过滤腔左下侧固定设有推板，所述推板上的滑轨滑动设有密封滑块，所述推板阵列分布固定设有四个第三滤水网，所述传动腔下侧固定移动板，所述移动板固定设有第四滤网。
当需要对养殖池中的污水进行处理时，通过吸水泵将养殖池的污水引流至污水处理装置中，启动主电机，使转动杆转动，推动第三滑块向右侧移动，当第三滑块移动接触到U型块时，第一滑块向右侧移动，U型块收到第三滑块的推力，使得互相对称的第二滑块向外侧张开，推动第三滑块向左侧移动，当第三滑块移动接触到U型块时，第一滑块向左侧移动，U型块收到第三滑块的拉力，使得互相对称的第二滑块向内侧闭合，第一滤网的板块上侧装有使第一转动轴与第二转动轴移动的轨迹板，下侧装有使第一转动轴与第二转动轴移动的推板，推板上有过滤杂质的第三滤网以及装有密封滑块的圆弧轨道，从而实现第一滤网与第二滤网的往复开合，使得过滤腔中藻类以及有害物质等杂质的过滤分离，通过右开合板的凹槽与左开合板的凸台的配合，使得污水在过滤腔过滤后，滤水有充分的时间从过滤腔流出。
当主电机带动传动腔中的装置进行转动时，转动轮正转，第一传送带正转，与转动轮连接的第一皮带轮正转，使得第一转动轴正转，使得第一链轮与第一链条互相配合正转，带动四个相同的第一辊轮的正转，通过第一齿轮与第二齿轮的啮合，实现传动轮正反转，第二传送带反转，与传动轮连接的第二传送带反转，使得第二转动轴反转，使得第二链轮与第二链条互相配合正反转，通过从而实现第一滤网的板块与第二滤网的板块闭合过程中，将藻类及其有害物质进行充分的挤压，将杂质中多余的污水进行过滤分离。
当污水经过第一次过滤下落到第三滤网上时，推板上侧有与转动轴连接的转动板，通过转动板转动加快对已经过滤的污水进行二次过滤，最终流入反应池中，通过化学药物的反应，使得最终将污水中滤网无法过滤分离的有害物质进行沉淀分离，有效的减少了有害物质的堆积，避免处理后的污水造成二次污染的可能性。
与现有技术相比，本养殖池污水处理系统具有以下优点：
1.过滤板的往复开合，使得过滤腔中藻类以及有害物质等杂质的过滤分离，通过开合板凹槽与凸台的配合，使得污水在过滤腔过滤后，滤水有充分的时间从过滤腔流出。
2.在过滤板闭合过程中，将藻类及其有害物质进行充分的挤压，能把杂质中多余的污水挤出进行过滤分离。
3.通过三次过滤网的过滤，很大程度上减少了最终通过化学反应在反应池中的中和处理，最后将污水中滤网无法过滤分离的有害物质进行沉淀分离，有效的减少了有害物质。
（发明人：胡进松）
