公布日：2022.01.04
申请日：2021.10.15
分类号：C02F9/14(2006.01)I;C02F101/34(2006.01)N;C02F101/38(2006.01)N
摘要
本发明属于废水处理技术领域，具体涉及一种二甲基乙酰废水厌氧处理设备，包括反应箱体，反应箱体上端铰接有上盖，反应箱体下端设有排出管；反应箱体内相间隔地安装有密封板和挡水板，反应箱体内从上到下被分为过滤腔、气体腔、反应腔；过滤腔内安装有漏斗，漏斗上安装有过滤机构；还包括出气管，出气管一端伸至气体腔内；挡水板靠近反应腔一侧安装有液位传感器，液位传感器电性连接有控制器；挡水板上设有透气口，挡水板上安装有与控制器电性连接的挡水机构。本发明以对废水先进行过滤，避免沉积物产生，并且通过设置挡水板和挡水机构，可避免废水液位过高，导致其他设备因受浸泡而被腐蚀，同时可避免出气管中进入废水。
权利要求书

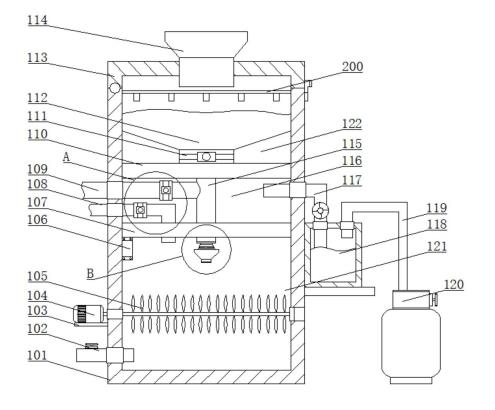

1.一种二甲基乙酰废水厌氧处理设备，其特征在于：包括反应箱体(101)，反应箱体(101)上端铰接有上盖(113)，上盖(113)设有注水口(114)，反应箱体(101)下端设有排出管(102)；反应箱体(101)内相间隔地安装有密封板(110)和挡水板(107)，反应箱体(101)内从上到下被分为过滤腔(122)、气体腔(116)、反应腔(121)；过滤腔(122)内安装有漏斗(112)，漏斗(112)上安装有过滤机构(200)，漏斗(112)下端连接有注水管(115)，注水管(115)上安装有阀一(111)，注水管(115)下端穿过密封板(110)、挡水板(107)伸至反应腔(121)内；注水管(115)连接有进料管(109)，位于气体腔(116)内的进料管(109)上安装有阀二(123)；注水管(115)下端装有混液机构；还包括回水管(108)，回水管(108)一端穿过挡水板(107)伸至反应腔(121)内；位于气体腔(116)内的回水管(108)上安装有阀三(124)；还包括出气管(117)，出气管(117)一端伸至气体腔(116)内；挡水板(107)靠近反应腔(121)一侧安装有液位传感器(106)，液位传感器(106)电性连接有控制器，阀一(111)、阀三(124)均与控制器电性连接；挡水板(107)上设有透气口(301)，挡水板(107)上安装有与控制器电性连接的挡水机构。
2.根据权利要求1所述的二甲基乙酰废水厌氧处理设备，其特征在于：所述挡水机构包括与控制器电性连接的电动气缸(304)，电动气缸(304)设于挡水板(107)设有的安装槽(305)内，电动气缸(304)连接有活塞杆(303)，活塞杆(303)连接有挡板(302)。
3.根据权利要求1所述的二甲基乙酰废水厌氧处理设备，其特征在于：所述出气管(117)另一端连接有净化箱(118)，净化箱(118)通过抽气管(119)连接有储气罐(120)。
4.根据权利要求1所述的二甲基乙酰废水厌氧处理设备，其特征在于：所述过滤机构(200)包括滤筒(201)，滤筒(201)下端安装滤网(202)，滤筒(201)上端沿周向均布有挂钩(204)。
5.根据权利要求4所述的二甲基乙酰废水厌氧处理设备，其特征在于：所述滤筒(201)上端安装有把手(203)。
6.根据权利要求1所述的二甲基乙酰废水厌氧处理设备，其特征在于：位于反应腔(121)处的反应箱体(101)上安装有搅拌机构。
7.根据权利要求6所述的二甲基乙酰废水厌氧处理设备，其特征在于：所述搅拌机构包括固接于反应箱体(101)外侧的支撑板(103)，支撑板(103)上安装有电机(104)，电机(104)连接的电机轴伸至反应腔(121)内；伸至反应腔(121)内的电机轴上安装有搅拌叶片(105)。
8.根据权利要求1所述的二甲基乙酰废水厌氧处理设备，其特征在于：所述混液机构包括分液座(401)，分液座(401)呈倒置漏斗状，分液座(401)上设有若干个分液孔(403)，分液孔(403)靠内一端固接有分液管(406)，分液管(406)朝下倾斜。
9.根据权利要求8所述的二甲基乙酰废水厌氧处理设备，其特征在于：所述混液机构还包括设于分液座(401)下方的集液座(402)，集液座(402)呈正置漏斗状，集液座(402)上端开口半径大于分液座(401)下端开口半径。
10.根据权利要求9所述的二甲基乙酰废水厌氧处理设备，其特征在于：所述分液座(401)上部伸入注水管(115)内，分液座(401)通过连接杆一(404)与注水管(115)固接；集液座(402)通过连接杆二(405)与分液座(401)固接。
发明内容
针对上述不足，本发明的目的是提供一种二甲基乙酰废水厌氧处理设备。
本发明提供了如下的技术方案：
一种二甲基乙酰废水厌氧处理设备，包括反应箱体，反应箱体上端铰接有上盖，上盖设有注水口，反应箱体下端设有排出管；
反应箱体内相间隔地安装有密封板和挡水板，反应箱体内从上到下被分为过滤腔、气体腔、反应腔；
过滤腔内安装有漏斗，漏斗上安装有过滤机构，漏斗下端连接有注水管，注水管上安装有阀一，注水管下端穿过密封板、挡水板伸至反应腔内；
注水管连接有进料管，位于气体腔内的进料管上安装有阀二；
注水管下端装有混液机构；
还包括回水管，回水管一端穿过挡水板伸至反应腔内；位于气体腔内的回水管上安装有阀三；
还包括出气管，出气管一端伸至气体腔内；
挡水板靠近反应腔一侧安装有液位传感器，液位传感器电性连接有控制器，阀一、阀三均与控制器电性连接；
挡水板上设有透气口，挡水板上安装有与控制器电性连接的挡水机构。
所述挡水机构包括与控制器电性连接的电动气缸，电动气缸设于挡水板设有的安装槽内，电动气缸连接有活塞杆，活塞杆连接有挡板。
所述出气管另一端连接有净化箱，净化箱通过抽气管连接有储气罐。
所述过滤机构包括滤筒，滤筒下端安装滤网，滤筒上端沿周向均布有挂钩。
所述滤筒上端安装有把手。
位于反应腔处的反应箱体上安装有搅拌机构。
所述搅拌机构包括固接于反应箱体外侧的支撑板支撑板上安装有电机，电机连接的电机轴伸至反应腔内；伸至反应腔内的电机轴上安装有搅拌叶片。
所述混液机构包括分液座，分液座呈倒置漏斗状，分液座上设有若干个分液孔，分液孔靠内一端固接有分液管，分液管朝下倾斜。
所述混液机构还包括设于分液座下方的集液座，集液座呈正置漏斗状，集液座上端开口半径大于分液座下端开口半径。
所述分液座上部伸入注水管内，分液座通过连接杆一与注水管固接；集液座通过连接杆二与分液座固接。
本发明的有益效果是：
1、本发明可以对废水先进行过滤，避免沉积物产生，同时本发明的过滤机构也便于取下清理；
2、本发明通过设置挡水板和挡水机构，可避免废水液位过高，导致其他设备因受浸泡而被腐蚀，同时可避免出气管中进入废水；
3、本发明设置搅拌机构，可使废水能够被充分处理；
4、本发明设置混液机构，可以自动将进料和进水混合。
（发明人：郭晓煜;王毅辰;周敏;郭晶）
