公布日：2022.01.04
申请日：2021.10.27
分类号：C02F3/02(2006.01)I
摘要
本公开提供了一种同心圆内循环好氧反应器，包括外圈壳体、内圈壳体、内圈上层沉淀区、三相分离器、内圈下层排泥区及外圈回流气提管。本公开与传统生物脱氮工艺相比，分步回流同心圆内循环好氧反应器可节省70％的有机碳源消耗，可节约50％的动力消耗，可减少40％的占地面积，从而大大降低了污水处理工艺的直接能耗和运行费用。
权利要求书

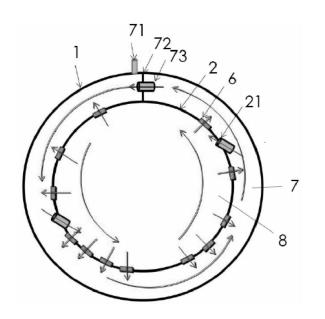

1.一种同心圆内循环好氧反应器，其特征在于，包括外圈壳体、内圈壳体、内圈上层沉淀区、三相分离器、内圈下层排泥区及外圈回流气提管；所述外圈壳体及所述内圈壳体之间为外圈好氧区；所述内圈壳体内部为内圈好氧区；在所述外圈好氧区的初始端设有进水管，在所述外圈好氧区的末端设有隔板及外圈回流泵，在所述内圈好氧区从上至下依次设有内圈上层沉淀区、三相分离器及内圈下层排泥区；在所述内圈壳体的侧壁上设有若干穿墙泵，用于将所述外圈好氧区的泥水送至所述内圈好氧区中；若干所述外圈回流气提管的进气端设于所述三相分离器的顶部，若干所述外圈回流气提管的出气端设于所述内圈壳体的侧壁上，用于将收集得到未被下层好氧区利用的氧气补充至外圈好氧区，并在气提过程中将三相分离器中部分泥水混合物带回至外圈好氧区，从而实现污泥和废水内圈至外圈的回流；还包括曝气装置，所述曝气装置设于所述反应器的底部。
2.如权利要求1所述的反应器，其特征在于，所述曝气装置包括曝气头、曝气管及曝气泵，若干所述曝气头设于所述反应器的底部，所述曝气头通过所述曝气管与所述曝气泵连接。
3.如权利要求1所述的反应器，其特征在于，所述反应器还包括锯齿堰出流集水槽，所述锯齿堰出流集水槽设于所述内圈好氧区的顶部。
4.如权利要求1所述的反应器，其特征在于，所述反应器还包括泥斗，所述泥斗设于所述内圈好氧区的底部。
5.如权利要求1所述的反应器，其特征在于，所述反应器还包括内圈气提回流补充曝气装置，所述内圈气提回流补充曝气装置设于所述外圈好氧区的顶部。
6.如权利要求1所述的反应器，其特征在于，所述外圈好氧区及所述内圈好氧区均处于好氧状态。
7.如权利要求1所述的反应器，其特征在于，所述外圈壳体及所述内圈壳体均为圆形，减少污水流动过程中受到的阻力。
发明内容
本公开提供了一种同心圆内循环好氧反应器，包括外圈壳体、内圈壳体、内圈上层沉淀区、三相分离器、内圈下层排泥区及外圈回流气提管；
所述外圈壳体及所述内圈壳体之间为外圈好氧区；所述内圈壳体内部为内圈好氧区；在所述外圈好氧区的初始端设有进水管，在所述外圈好氧区的末端设有隔板及外圈回流泵，在所述内圈好氧区从上至下依次设有内圈上层沉淀区、三相分离器及内圈下层排泥区；在所述内圈壳体的侧壁上设有若干穿墙泵，用于将所述外圈好氧区的泥水送至所述内圈好氧区中；若干所述外圈回流气提管的进气端设于所述三相分离器的顶部，若干所述外圈回流气提管的出气端设于所述内圈壳体的侧壁上，用于将收集得到未被下层好氧区利用的氧气补充至外圈好氧区，并在气提过程中将三相分离器中部分泥水混合物带回至外圈好氧区，从而实现污泥和废水内圈至外圈的回流；还包括曝气装置，所述曝气装置设于所述反应器的底部。
根据本公开的至少一个实施方式，所述曝气装置包括曝气头、曝气管及曝气泵，若干所述曝气头设于所述反应器的底部，所述曝气头通过所述曝气管与所述曝气泵连接。
根据本公开的至少一个实施方式，所述反应器还包括锯齿堰出流集水槽，所述锯齿堰出流集水槽设于所述内圈好氧区的顶部。
根据本公开的至少一个实施方式，所述反应器还包括泥斗，所述泥斗设于所述内圈好氧区的底部。
根据本公开的至少一个实施方式，所述反应器还包括内圈气提回流补充曝气装置，所述内圈气提回流补充曝气装置设于所述外圈好氧区的顶部。
根据本公开的至少一个实施方式，所述外圈好氧区及所述内圈好氧区均处于好氧状态。
根据本公开的至少一个实施方式，所述外圈壳体及所述内圈壳体均为圆形，减少污水流动过程中受到的阻力。
（发明人：胡勇有;梁东辉;王国彬;谢洁云;朱枭强）
