公布日：2022.02.25
申请日：2021.10.26
分类号：C02F9/14(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N;
C02F103/06(2006.01)N;C02F101/34(2006.01)N
摘要
本发明公开了一种垃圾中转站废水与生活污水协同处理系统，包括依次连接的预处理单元、生化处理单元和深度处理单元；所述预处理单元包括依次连接的隔油池、电絮凝池和调节池；所述生化处理单元包括依次连通的厌氧池、缺氧池和好氧池；述深度处理单元包括依次连接的MBR膜池和清水池。本发明不仅可以协同处理垃圾中转站废水和生活污水，实现两者的达标排放，而且无需额外投加碳源，节约运行成本，同时采用MBBR、MBR和活性污泥法，实现泥膜共生和双膜运行，脱氮除磷效果好，出水稳定。
权利要求书
1.一种垃圾中转站废水与生活污水协同处理系统，其特征在于：包括依次连接的预处理单元、生化处理单元和深度处理单元；所述预处理单元包括依次连接的隔油池、电絮凝池和调节池；所述生化处理单元包括依次连通的厌氧池、缺氧池和好氧池；述深度处理单元包括依次连接的MBR膜池和清水池。
2.根据权利要求1所述的垃圾中转站废水与生活污水协同处理系统，其特征在于：所述电絮凝池包括电絮凝反应区、沉淀区和出水区，电絮凝反应区设有至少一组阴阳极板，阴阳极板和外电源相连；沉淀区采用斜板沉淀；出水区为三角溢流槽出水。
3.根据权利要求1所述的垃圾中转站废水与生活污水协同处理系统，其特征在于：所述调节池的入口处设有格栅；调节池内设有提升泵和潜水搅拌机。
4.根据权利要求1所述的垃圾中转站废水与生活污水协同处理系统，其特征在于：所述厌氧池、缺氧池、好氧池和MBR膜池均通过导流板隔开，缺氧池通过第一混合液回流管返回至厌氧池，好氧池通过第二混合液回流管返回至缺氧池，MBR膜池通过第三混合液回流管返回至好氧池。
5.根据权利要求4所述的垃圾中转站废水与生活污水协同处理系统，其特征在于：所述第一混合液回流管通过第一气提管、风机总管与风机相连；第二混合液回流管通过第二气提管、风机总管与风机相连；第三混合液回流管通过第三气提管、风机总管与风机相连，其回流方式均采用气提回流方式。
6.根据权利要求1所述的垃圾中转站废水与生活污水协同处理系统，其特征在于：所述缺氧池底部设有穿孔曝气装置，穿孔曝气装置通过第一曝气支管、风机总管与风机相连。
7.根据权利要求1所述的垃圾中转站废水与生活污水协同处理系统，其特征在于：所述好氧池内填充有MBBR填料，其填充率为20％～50％，尺寸为10～30mm，材质为聚氨酯或PE；好氧池底部设有第二曝气支管，第二曝气支管通过风机总管与风机相连；好氧池进水口和出水口均设置拦截网，拦截网为矩形或圆形，拦截网上设有小孔，尺寸为5~20mm。
8.根据权利要求1所述的垃圾中转站废水与生活污水协同处理系统，其特征在于：所述MBR膜池内设置至少一组MBR膜组件，所述MBR膜组件连接有产水支路和反洗支路；所述产水支路通过自吸泵连接至清水池，所述反洗支路通过反洗泵连接至清水池，产水支路和反洗支路并联，MBR膜组件的产水和反洗间歇进行；MBR膜池底部设有第三曝气支管，第三曝气支管通过风机总管与风机相连。
9.根据权利要求8所述的垃圾中转站废水与生活污水协同处理系统，其特征在于：所述反洗支路还连接有酸液投加系统或碱液投加系统，酸液投加系统包括酸液泵和酸液罐，碱液投加系统包括碱液泵和碱液罐。
10.根据权利要求1所述的垃圾中转站废水与生活污水协同处理系统，其特征在于：所述清水池出水口处还连接有消毒装置，所述消毒装置的消毒方式为紫外线消毒、次氯酸钠消毒、臭氧消毒、氯片消毒、液氯消毒中的一种；所述好氧池的出水端通过加药泵连接有化学除磷加药罐。
发明内容
本发明的目的在于提供一种垃圾中转站废水与生活污水协同处理系统，不仅可以协同处理垃圾中转站废水和生活污水，实现两者的达标排放，而且无需额外投加碳源，节约运行成本，同时采用MBBR、MBR和活性污泥法，实现泥膜共生和双膜运行，脱氮除磷效果好，出水稳定。
为了实现上述技术目的，本发明采用如下技术方案：

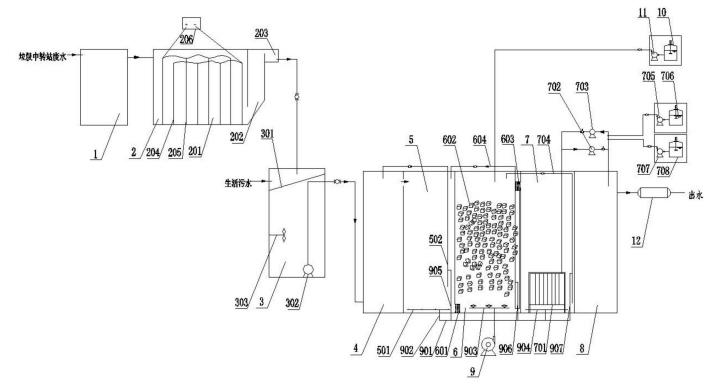

一种垃圾中转站废水与生活污水协同处理系统，包括依次连接的预处理单元、生化处理单元和深度处理单元；
所述预处理单元包括依次连接的隔油池、电絮凝池和调节池；
所述生化处理单元包括依次连通的厌氧池、缺氧池和好氧池；
述深度处理单元包括依次连接的MBR膜池和清水池。
进一步地，所述电絮凝池包括电絮凝反应区、沉淀区和出水区，电絮凝反应区设有至少一组阴阳极板，阴阳极板和外电源相连，外电源为直流电源、交流电源、脉冲电源中的一种，优选为直流电源；阳极板材料为石墨、铁、钢中的一种，阴极板材料为铝、铁中的一种，优选为铁~铁阴阳极板。电絮凝作为垃圾中转站废水的前端预处理，兼具电氧化、电还原、电气浮、电絮凝四种作用于一体，不仅可以去除废水中的油脂，而且可以去除废水中的有机物，同时由于废水中盐度较高利于电絮凝的进行，降低电絮凝所用能耗。
进一步地，所述电絮凝池的沉淀区采用斜板沉淀，用于悬浮物的泥水分离，定期排泥；出水区为三角溢流槽出水，降低出水悬浮物浓度，出水经管道进入调节池，与生活污水混合。垃圾中转站废水与生活污水的混合比例为1％～10％，可通过阀门和电磁流量计控制混合比例。
进一步地，所述调节池的入口处设有格栅，用于去除杂物、悬浮物、漂浮物等物质，定期清理；调节池内设有提升泵和潜水搅拌机，提升泵至少2台，一用一备，潜水搅拌机用于垃圾中转站废水与生活污水的搅拌，使混合更加均匀；调节池出水则通过提升泵进入厌氧池。
进一步地，所述厌氧池、缺氧池、好氧池和MBR膜池均通过导流板隔开，缺氧池通过第一混合液回流管返回至厌氧池，好氧池通过第二混合液回流管返回至缺氧池，MBR膜池通过第三混合液回流管返回至好氧池。
废水进入厌氧池后，与缺氧池的回流混合液混合，去除水中的有机物，同时进行厌氧释磷反应，并可能发生短程硝化反硝化，提高脱氮效率；然后自流进入缺氧池，与好氧池的回流硝化液混合，发生反硝化反应脱氮和有机物；然后缺氧池出水从底部通过第一拦截网进入好氧池，与MBR膜池回流液混合，进行好氧吸磷、去除有机物；最后好氧池出水通过第二拦截网进入MBR膜池。
进一步地，所述第一混合液回流管通过第一气提管、风机总管与风机相连；第二混合液回流管通过第二气提管、风机总管与风机相连；第三混合液回流管通过第三气提管、风机总管与风机相连，其回流方式均采用气提回流方式。
进一步地，所述缺氧池底部设有穿孔曝气装置，用于搅拌曝气，增加缺氧池的溶解氧量，穿孔曝气装置通过第一曝气支管、风机总管与风机相连。
进一步地，所述好氧池内填充有MBBR填料，其填充率为20％～50％，MBBR填料尺寸为10～30mm，填料尺寸大于拦截网小孔尺寸，防止堵塞，填料材质为聚氨酯、PE等材质，优选为PE材质；好氧池底部设有第二曝气支管，第二曝气支管通过风机总管与风机相连。
进一步地，所述好氧池进水口和出水口均设置拦截网，用于拦截好氧池MBBR填料，防止填料逃逸进入膜池和回流至缺氧池，堵塞回流管；拦截网为矩形、圆形等结构，拦截网上设有小孔，小孔尺寸小于填料尺寸，为5~20mm。
进一步地，所述MBR膜池内设置至少一组MBR膜组件，所述MBR膜组件连接有产水支路和反洗支路；所述产水支路通过自吸泵连接至清水池，所述反洗支路通过反洗泵连接至清水池，产水支路和反洗支路并联，MBR膜组件的产水和反洗间歇进行；MBR膜池底部设有第三曝气支管，第三曝气支管通过风机总管与风机相连。
进一步地，所述反洗支路还连接有酸液投加系统或碱液投加系统，酸液投加系统包括酸液泵和酸液罐，碱液投加系统包括碱液泵和碱液罐。MBR膜组件可采用水洗或者化学清洗的方式进行反洗，化学清洗时需投加酸或碱，酸为柠檬酸，碱为次氯酸钠或次氯酸钠和氢氧化钠的混合液。
进一步地，所述清水池出水口处还连接有消毒装置，所述消毒装置的消毒方式为紫外线消毒、次氯酸钠消毒、臭氧消毒、氯片消毒、液氯消毒等中的一种。
进一步的，所述好氧池的出水端通过加药泵连接有化学除磷加药罐，确保磷的达标按排放。
本发明的有益结果：
本发明采用隔油池和电絮凝预处理垃圾中转站废水，去除废水中的油脂和悬浮物，提高废水的B/C比，然后采用MBBR与MBR相结合的双膜工艺对垃圾中转站废水与生活污水的混合液进行协同处理，可以利用垃圾中转站废水补充生活污水碳源，提高脱氮除磷效果，无需投加碳源，最后废水经MBR工艺泥水分离后进入清水池，经消毒处理后实现废水的达标处理。本发明不仅可以协同处理垃圾中转站废水和生活污水，实现两者的达标排放，而且无需额外投加碳源，节约运行成本，同时采用MBBR、MBR和活性污泥法，实现泥膜共生和双膜运行，脱氮除磷效果好，出水稳定，既节能又环保。
（发明人：邱敬贤;曾木平;孙慧智;何曦;周益辉;王胜）
