公布日：2022.01.04
申请日：2021.11.18
分类号：C02F9/04(2006.01)I
摘要
本发明属于污水处置领域，涉及一种用于处理化工废水的两段高级氧化工艺、系统及应用，包括：第一段高级氧化处理，絮凝、沉淀处理，和/或第二段高级氧化处理，过滤，即得；其中，所述第一段高级氧化处理采用芬顿氧化；所述第二段高级氧化处理采用臭氧催化氧化。该工艺运行灵活，有效针对化工废水难降解、污染物浓度高、成分复杂等问题，使得化工园区污水处理厂出水达标、降低运行成本，同时也可以应对出水水质提标的需求。
权利要求书
1.一种用于处理化工废水的两段高级氧化工艺，其特征在于，包括：第一段高级氧化处理，絮凝、沉淀处理，和/或第二段高级氧化处理，过滤，即得；其中，所述第一段高级氧化处理采用芬顿氧化；所述第二段高级氧化处理采用臭氧催化氧化。
2.如权利要求1所述的用于处理化工废水的两段高级氧化工艺，其特征在于，所述芬顿氧化处理过程中，在调酸区，硫酸投加量为500～600mg/L，硫酸亚铁投加量为1650～1700mg/L，双氧水投加量为700～800mg/L。
3.如权利要求1所述的用于处理化工废水的两段高级氧化工艺，其特征在于，所述芬顿氧化处理过程中，在调碱区，石灰投加量为1000～1100mg/L。
4.如权利要求1所述的用于处理化工废水的两段高级氧化工艺，其特征在于，絮凝、沉淀处理中，在混合器投加PAM1～1.5mg/L，以废水总体积计。
5.如权利要求1所述的用于处理化工废水的两段高级氧化工艺，其特征在于，臭氧催化氧化过程中，投加臭氧100～120mg/L，以废水总体积计。
6.一种用于处理化工废水的两段高级氧化系统，其特征在于，包括：芬顿氧化池、高效沉淀池、和/或臭氧催化氧化池、V型滤池；所述芬顿氧化池的出水口与高效沉淀池的进水口相连，所述高效沉淀池的出水口与臭氧催化氧化池的进水口相连，所述臭氧催化氧化池的出水口与V型滤池的进水口相连。
7.如权利要求1所述的用于处理化工废水的两段高级氧化系统，其特征在于，所述V型滤池和臭氧催化氧化池均设置有提升泵。
8.如权利要求1所述的用于处理化工废水的两段高级氧化系统，其特征在于，所述高效沉淀池为絮凝沉淀池，优选地，所述高效沉淀池包括：混合区、絮凝区、沉淀区。
9.如权利要求1所述的用于处理化工废水的两段高级氧化系统，其特征在于，所述芬顿氧化池包括：调酸区、反应区、调碱区。
10.权利要求6~9任一项所述的系统在水处理中的应用。
发明内容
针对当前化工园区污水处理厂一段高级氧化工艺处理化工废水出现的COD去除率低、出水水质不达标、处理成本高等问题，本发明提供了一种用于处理化工废水的两段高级氧化工艺。该工艺运行灵活，有效针对化工废水难降解、污染物浓度高、成分复杂等问题，使得化工园区污水处理厂出水达标、降低运行成本，同时也可以应对出水水质提标的需求。
为实现上述技术目的，本发明采用如下技术方案：
本发明的第一个方面，提供了一种用于处理化工废水的两段高级氧化工艺，包括：
第一段高级氧化处理，絮凝、沉淀处理，和/或第二段高级氧化处理，过滤，即得；
其中，所述第一段高级氧化处理采用芬顿氧化；
所述第二段高级氧化处理采用臭氧催化氧化。
本发明经过了试验发现，针对部分化工废水，在污水处理厂中深度处理工艺中，单独使用芬顿氧化工艺，药剂投加量大，产生污泥量，造成污水中全盐量的增加；单独使用臭氧氧化工艺，导致污水厂电耗增加，而且臭氧对部分类型化工废水处理具有选择性和局限性。因此，采用本发明所述处理工艺可以解决以上所述问题，具有节省药剂、降低污泥量、节省能耗的优点，使化工废水处理达到最优处理效果，运行灵活。
本发明的第二个方面，提供了一种用于处理化工废水的两段高级氧化系统，包括：
芬顿氧化池、高效沉淀池、和/或臭氧催化氧化池、V型滤池；所述芬顿氧化池的出水口与高效沉淀池的进水口相连，所述高效沉淀池的出水口与臭氧催化氧化池的进水口相连，所述臭氧催化氧化池的出水口与V型滤池的进水口相连。

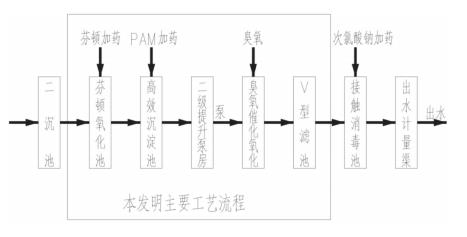

本发明所述组合工艺为芬顿+高效沉淀池+臭氧催化氧化工艺+V型滤池，处理流程上与现有技术存在较大区别，本发明主要用在污水处理厂中经过生化处理出水后的污水处理，即本发明用于污水处理厂深度处理工艺中。
本发明的第三个方面，提供了上述的系统在水处理中的应用。本发明主要是污水处理厂处理化工废水的处理工艺，主要处理的化工废水为化工园区各企业经过处理完成满足《污水排入城市下水道水质标准》GB/T31962~2015以及相关行业排入下水道标准的综合性污水，特别对石油化工类废水有较好的处理效果。
本发明的有益效果在于：
(1)本发明的工艺可应对化工废水中COD难降解、含量高、成分复杂等问题，满足污水处理厂出水要求。
(2)本发明的工艺通过两段高级氧化工艺，先通过第一段高级氧化工艺，将化工废水中COD反应成易降解COD，再通过第二段高级氧化工艺，将化工废水易降解COD进行去除。相比一段高级氧化工艺，增加化工废水COD去除率、降低药剂投加量。
(3)与目前的芬顿氧化~臭氧催化氧化、或芬顿氧化~絮凝沉淀技术相比，本发明的突出优势在于：发明人基于多年工作经验和现场实验测试的总结，首创性地提出了在高效沉淀池之后直接设置臭氧催化氧化池，实现了芬顿氧化工段、与臭氧催化氧化处理工段的有效衔接、协同配合，在保证芬顿氧化~臭氧催化氧化处理效率的同时，尽可能地简化了处理工段，提高了二级高级氧化工艺的整体处理效率、降低设备安装、维护成本。
(4)本申请的操作方法简单、成本低、具有普适性，易于规模化生产。
（发明人：王磊;慕杨;王婷;孙逊;焦文海;杨红红;姚阔为;徐跃;王丹石;张元元;邓凤铭;张鑫）
