公布日：2022.01.04
申请日：2021.11.01
分类号：C02F9/04(2006.01)I
摘要
本发明公开一种有机污染地下水的修复装置及其修复方法，包括水井，水井的一侧设有修复罐，修复罐上连通设有第一抽水管，第一抽水管深入水井内，第一抽水管上设用于将水井内的有机污染地下水抽取至修复罐的第一水泵，所述修复罐的内部可分为三层，位于最下层的为收集室，位于中间层的为消毒室，消毒室的上方设有支撑板，支撑板的上方转动设有过滤装置，过滤装置包括外壳，外壳上设有过滤孔，外壳内设有用于去除异味的活性炭吸附层，活性炭吸附层的上方设有用于过滤微生物的渗透膜。本发明修复装置通过设置转动的过滤装置，在离心力的作用下可延长污水在过滤装置内的停留时间，达到更好的过滤效果。
权利要求书

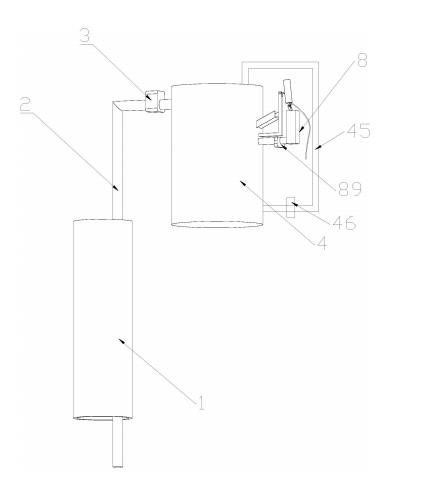

1.一种有机污染地下水的修复装置，修复装置包括水井(1)，所述水井(1)的一侧设有修复罐(4)，修复罐(4)上连通设有第一抽水管(2)，第一抽水管(2)深入水井(1)内，第一抽水管(2)上设用于将水井(1)内的有机污染地下水抽取至修复罐(4)的第一水泵(3)，其特征在于，所述修复罐(4)的内部可分为三层，位于最下层的为收集室(41)，位于中间层的为消毒室(42)，消毒室(42)的上方设有支撑板(43)，支撑板(43)的上方转动设有过滤装置(5)；所述过滤装置(5)包括外壳(51)，外壳(51)上设有过滤孔，外壳(51)内设有用于去除异味的活性炭吸附层(53)，活性炭吸附层(53)的上方设有用于过滤微生物的渗透膜(52)。
2.根据权利要求1所述的一种有机污染地下水的修复装置，其特征在于，所述消毒室(42)的一侧固定连通设有L型连通管(8)，L型连通管(8)的上方设有与消毒室(42)内部连通的导药槽(44)，导药槽(44)与L型连通管(8)之间设有L型连接杆(84)，L型连接杆(84)上转动设有消毒剂放置瓶(85)，L型连通管(8)上设有第一阀门(89)，L型连通管(8)内设有浮力板(82)；所述浮力板(82)的上方固定有第一连接杆(83)，第一连接杆(83)的上方转动设有第二连接杆(86)，第二连接杆(86)与消毒剂放置瓶(85)之间转动连接，消毒剂放置瓶(85)倾斜时，可将其内的消毒剂倒入导药槽(44)内。
3.根据权利要求1所述的一种有机污染地下水的修复装置，其特征在于，所述收集室(41)上连通设有第二抽水管(45)，第二抽水管(45)的出水口位于过滤装置(5)的上方，第二抽水管(45)上设有第二水泵(46)，收集室(41)内收集到的水检测不合格时，可将其抽取至过滤装置(5)上方进行进一步处理。
4.根据权利要求1所述的一种有机污染地下水的修复装置，其特征在于，所述修复罐(4)内固定有杂质收集槽，杂质收集槽位于过滤装置(5)的上方。
5.根据权利要求1所述的一种有机污染地下水的修复装置，其特征在于，所述消毒室(42)内转动设有搅拌件(6)，搅拌件(6)与过滤装置(5)之间卡合连接，消毒室(42)上固定有用于驱动搅拌件(6)转动的电机(7)。
6.根据权利要求5所述的一种有机污染地下水的修复装置，其特征在于，所述外壳(51)的下方设有卡合块(54)，卡合块(54)卡合在搅拌件(6)上。
7.根据权利要求2所述的一种有机污染地下水的修复装置，其特征在于，所述消毒剂放置瓶(85)内设有溢流管(87)，溢流管(87)的下方贯穿消毒剂放置瓶(85)的瓶底连接有软管。
8.根据权利要求1所述的一种有机污染地下水的修复装置，其特征在于，所述支撑板(43)为圆环状。
9.根据权利要求2所述的一种有机污染地下水的修复装置，其特征在于，所述消毒剂放置瓶(85)为长条型。
10.基于权利要求1~9任意一项所述的一种有机污染地下水的修复装置修复地下水的修复方法，其特征在于，所述修复方法包括如下：S1：开启第一水泵(3)，将有机污染的地下水抽入修复罐(4)内，地下水先经过过滤装置(5)进行过滤，以去地下水中的微生物并除去异味；S2：通过所述S1过滤完成后进入消毒室(42)内，加入消毒剂进行对地下水进行消毒处理；S3：通过所述S2消毒完成后，流入收集室(41)内对进行收集；S4：对所述S3中收集到的地下水进行生物检测，若不合格则对收集到的地下水进行再次处理。
发明内容
本发明的目的在于提供一种有机污染地下水的修复装置及其修复方法，通过设置转动的过滤装置，在离心力的作用下可延长污水在过滤装置内的停留时间，达到更好的过滤效果。
本发明的目的可以通过以下技术方案实现：
一种有机污染地下水的修复装置，修复装置包括水井，所述水井的一侧设有修复罐，修复罐上连通设有第一抽水管，第一抽水管深入水井内，第一抽水管上设用于将水井内的有机污染地下水抽取至修复罐的第一水泵，所述修复罐的内部可分为三层，位于最下层的为收集室，位于中间层的为消毒室，消毒室的上方设有支撑板，支撑板的上方转动设有过滤装置。
所述过滤装置包括外壳，外壳上设有过滤孔，外壳内设有用于去除异味的活性炭吸附层，活性炭吸附层的上方设有用于过滤微生物的渗透膜。
进一步的，所述消毒室的一侧固定连通设有L型连通管，L型连通管的上方设有与消毒室内部连通的导药槽，导药槽与L型连通管之间设有L型连接杆，L型连接杆上转动设有消毒剂放置瓶，L型连通管上设有第一阀门，L型连通管内设有浮力板。
所述浮力板的上方固定有第一连接杆，第一连接杆的上方转动设有第二连接杆，第二连接杆与消毒剂放置瓶之间转动连接，消毒剂放置瓶倾斜时，可将其内的消毒剂倒入导药槽内。
进一步的，所述收集室上连通设有第二抽水管，第二抽水管的出水口位于过滤装置的上方，第二抽水管上设有第二水泵，收集室内收集到的水检测不合格时，可将其抽取至过滤装置上方进行进一步处理。
进一步的，所述修复罐内固定有杂质收集槽，杂质收集槽位于过滤装置的上方。
进一步的，所述消毒室内转动设有搅拌件，搅拌件与过滤装置之间卡合连接，消毒室上固定有用于驱动搅拌件转动的电机。
进一步的，所述外壳的下方设有卡合块，卡合块卡合在搅拌件上。
进一步的，所述消毒剂放置瓶内设有溢流管，溢流管的下方贯穿消毒剂放置瓶的瓶底连接有软管。
一种有机污染地下水的修复装置修复地下水的修复方法，其特征在于，所述修复方法包括如下：
S1：开启第一水泵，将有机污染的地下水抽入修复罐内，地下水先经过过滤装置进行过滤，以去地下水中的微生物并除去异味。
S2：通过所述S1过滤完成后进入消毒室内，加入消毒剂进行对地下水进行消毒处理。
S3：通过所述S2消毒完成后，流入收集室内对进行收集。
S4：对所述S3中收集到的地下水进行生物检测，若不合格则对收集到的地下水进行再次处理。
本发明的有益效果：
1、本发明修复装置通过设置转动的过滤装置，在离心力的作用下可延长污水在过滤装置内的停留时间，达到更好的过滤效果；
2、本发明修复装置通过在L型连通管内放置浮力板，可根据消毒室内的水位控制消毒剂放置瓶的倾斜程度，从而控制消毒液的倒入量，避免人为倒入消毒液时用量难以准确控制的问题。
（发明人：谢荣焕;李伟平;宋骏杰;王沐;夏太保;程莹）
