公布日：2022.01.07
申请日：2021.05.19
分类号：C02F11/123(2019.01)I
摘要
本发明公开高压带式污泥深度脱水系统，其包括：出料机构、第一压滤带以及和第一压滤带部分叠合的第二压滤带，所述出料机构位于第一压滤带的上方，本发明在第一调节装置和第二调节装置的共同作用下，可以对第一压滤带和第二压滤带的松紧度进行调整，本发明在处于停工状态下时，第一压滤带处于停滞状态，转辊也会处于静止状态，从而使得转辊内部的连接座处于静止状态，不会在惯性的作用下对拉线进行拉动，使得拉线处于松弛状态，松弛后的拉线不会对压线轴进行上举，从而在转轴的作用下，摇臂一端的压带辊不会对第一压滤带进行压迫力度，使得第一压滤带处于松弛状态，避免第一压滤带一直处于拉紧状态下放置，可以很好的对第一压滤带进行保护。
权利要求书

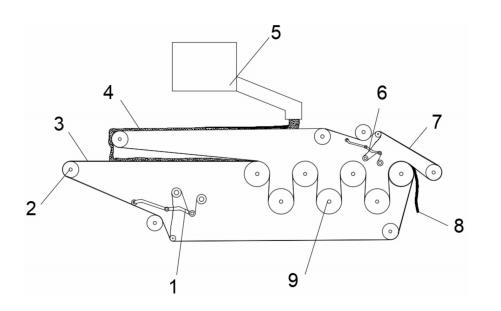

1.高压带式污泥深度脱水系统，其特征在于，其包括：出料机构(5)、第一压滤带(3)以及和第一压滤带(3)部分叠合的第二压滤带(7)，所述出料机构(5)位于第一压滤带(3)的上方，所述出料机构(5)的内部装有经处理后的污泥(4)，所述第一压滤带(3)和第二压滤带(7)均通过若干个传动辊(2)支撑，所述第一压滤带(3)和第二压滤带(7)叠合位置处设有若干个对第一压滤带(3)和第二压滤带(7)之间污泥(4)进行挤压的压辊(9)，所述第一压滤带(3)的内侧设有对第一压滤带(3)松紧度进行调整的第一调节装置(1)，所述第二压滤带(7)的内侧设有对第二压滤带(7)松紧度进行调节的第二调节装置(6)。
2.根据权利要求1所述的高压带式污泥深度脱水系统，其特征在于：所述第一调节装置(1)和第二调节装置(6)的组成结构相同大小相同，所述第一调节装置(1)包括线栓(11)和传动机构(13)，所述线栓(11)和传动机构(13)之间位置设有摇臂(15)和固定轴(17)，所述摇臂(15)的中间位置设有转轴(16)，所述摇臂(15)的一端设有压带辊(14)，所述摇臂(15)的另外一端设有压线轴(12)，所述线栓(11)和传动机构(13)之间连接有拉线(18)。
3.根据权利要求2所述的高压带式污泥深度脱水系统，其特征在于：所述传动机构(13)包括转辊(133)和固定杆(134)，所述转辊(133)转动套设于固定杆(134)的外壁，所述转辊(133)的一侧设有固定块(131)，所述固定块(131)的一端转动连接有连接杆(132)，所述连接杆(132)位于转辊(133)的内部，所述连接杆(132)的下端壁固定有连接座(135)，所述连接座(135)的内部滚动套设有滚珠(136)。
4.根据权利要求3所述的高压带式污泥深度脱水系统，其特征在于：所述拉线(18)的一端固定于连接座(135)，另外一端连接于线栓(11)，所述拉线(18)套设于压线轴(12)下侧外壁和固定轴(17)上侧外壁。
5.根据权利要求3所述的高压带式污泥深度脱水系统，其特征在于：所述连接座(135)通过滚珠(136)与转辊(133)内壁滑动连接。
6.根据权利要求1所述的高压带式污泥深度脱水系统，其特征在于：所述压辊(9)的上端面和最右侧的传动辊(2)的上端面处于同一水平线。
7.根据权利要求2所述的高压带式污泥深度脱水系统，其特征在于：所述摇臂(15)在拉线(18)和压线轴(12)的作用下能够以转轴(16)为基点进行摆动。
发明内容
本发明的目的在于提供高压带式污泥深度脱水系统，以解决上述背景技术中提出的高压带式污泥脱水设备在停止工作时，设备上的压滤带仍然处于拉紧状态，压滤带长时间处于拉紧状态时，会对压滤带造成损坏，并且，现有的高压带式污泥脱水设备在工作过程中，不能根据实际情况对压滤带的松紧度进行自动调节的问题。
为实现上述目的，本发明提供如下技术方案：高压带式污泥深度脱水系统，其包括：出料机构、第一压滤带以及和第一压滤带部分叠合的第二压滤带，所述出料机构位于第一压滤带的上方，所述出料机构的内部装有经处理后的污泥，所述第一压滤带和第二压滤带均通过若干个传动辊支撑，所述第一压滤带和第二压滤带叠合位置处设有若干个对第一压滤带和第二压滤带之间污泥进行挤压的压辊，所述第一压滤带的内侧设有对第一压滤带松紧度进行调整的第一调节装置，所述第二压滤带的内侧设有对第二压滤带松紧度进行调节的第二调节装置。
优选的，所述第一调节装置和第二调节装置的组成结构相同大小相同，所述第一调节装置包括线栓和传动机构，所述线栓和传动机构之间位置设有摇臂和固定轴，所述摇臂的中间位置设有转轴，所述摇臂的一端设有压带辊，所述摇臂的另外一端设有压线轴，所述线栓和传动机构之间连接有拉线。
优选的，所述传动机构包括转辊和固定杆，所述转辊转动套设于固定杆的外壁，所述转辊的一侧设有固定块，所述固定块的一端转动连接有连接杆，所述连接杆位于转辊的内部，所述连接杆的下端壁固定有连接座，所述连接座的内部滚动套设有滚珠。
优选的，所述拉线的一端固定于连接座，另外一端连接于线栓，所述拉线套设于压线轴下侧外壁和固定轴上侧外壁。
优选的，所述连接座通过滚珠与转辊内壁滑动连接。
优选的，所述压辊的上端面和最右侧的传动辊的上端面处于同一水平线。
优选的，所述摇臂在拉线和压线轴的作用下能够以转轴为基点进行摆动。
与现有污泥深度脱水技术相比，本发明提供了高压带式污泥深度脱水系统，具备以下有益效果：
一、本发明通过在第一压滤带的内侧设置第一调节装置，在第二压滤带的内侧设置第二调节装置，在第一调节装置和第二调节装置的共同作用下，可以对第一压滤带和第二压滤带的松紧度进行自动调整；
二、本发明在处于停工状态下时，第一压滤带处于停滞状态，相应的，转辊会处于静止状态，从而使得转辊内部的连接座处于静止状态，不会在惯性的作用下对拉线进行拉动，使得拉线处于松弛状态，松弛后的拉线不会对压线轴进行上举，压线轴会稍微向下倾斜，从而在转轴的作用下，摇臂一端的压带辊不会对第一压滤带进行压迫力度，使得第一压滤带处于松弛状态，避免第一压滤带一直处于拉紧状态下放置，可以很好的对第一压滤带进行保护，提高第一压滤带的使用寿命；
三、本发明上的压辊上端面和最右侧的传动辊上端面处于同一水平线，这样使得位于压辊和最右侧传动辊上端的第一压滤带处于水平状态，从而使得该处第一压滤带上端放置的污泥能够进行平稳的进行重力脱水工作。
（发明人：江廷雪;李永照;吴琳;王首俣;文永书;刘春泽;唐裕森）
