公布日：2022.03.22
申请日：2021.12.16
分类号：C02F9/14(2006.01)I;C02F101/34(2006.01)N;C02F101/16(2006.01)N
摘要
本发明公开了一种焦化废水处理系统，包括：沉淀调节池，焦化水进入所述沉淀调节池以使焦化水中的固体杂质沉淀；一级人工湿地，其配置成氧化性人工湿地，经所述沉淀调节池处理后的焦化水进入到所述一级人工湿地进行处理；芬顿反应池，经所述一级人工湿地处理后的焦化水进入到芬顿反应池进行处理，芬顿反应池利用芬顿技术对焦化水进行处理；清水池，经过所述芬顿反应池处理后的焦化水最终进入到清水池存储。本发明将人工湿地与芬顿反应池进行串联，实现了对焦化水的深度处理，不但使处理后的水澄清，且使得水中的高锰酸盐指数、氨氮和挥发酚值均远远低于国家排放标准。
权利要求书
1.一种焦化废水处理系统，其特征在于，包括：沉淀调节池，焦化水进入所述沉淀调节池以使焦化水中的固体杂质沉淀；一级人工湿地，其配置成氧化性人工湿地，经所述沉淀调节池处理后的焦化水进入到所述一级人工湿地进行处理；芬顿反应池，经所述一级人工湿地处理后的焦化水进入到芬顿反应池进行处理，芬顿反应池利用芬顿技术对焦化水进行处理；清水池，经过所述芬顿反应池处理后的焦化水最终进入到清水池存储。
2.根据权利要求1所述的焦化废水处理系统，其特征在于，所述焦化废水处理系统还包括二级人工湿地，所述二级人工湿地配置成碱性人工湿地；其中：所述二级人工湿地设置于所述芬顿反应池与所述清水池之间；经所述芬顿反应池处理后的焦化水进入到所述二级人工湿地进行处理，经所述二级人工湿地处理后的焦化水排入清水池；所述二级人工湿地至少用于去除焦化水中的悬浮物和用于调控焦化水的pH值。
发明内容
针对现有技术中存在的上述技术问题，本发明的实施例提供了一种焦化废水处理系统。
为解决上述技术问题，本发明的实施例采用的技术方案是：

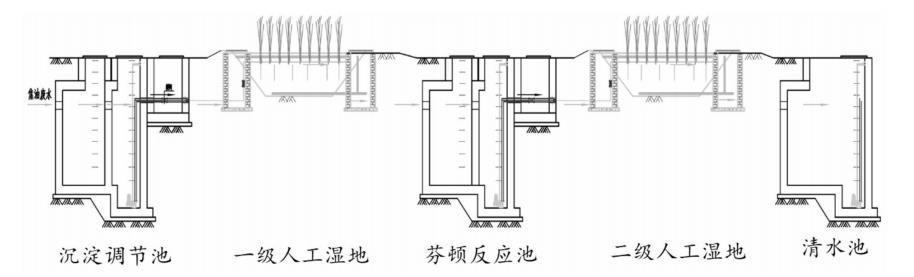

一种焦化水处理系统，包括：
沉淀调节池，焦化水进入所述沉淀调节池以使焦化水中的固体杂质沉淀；
一级人工湿地，其配置成氧化性人工湿地，经所述沉淀调节池处理后的焦化水进入到所述一级人工湿地进行处理；
芬顿反应池，经所述一级人工湿地处理后的焦化水进入到芬顿反应池进行处理，芬顿反应池利用芬顿技术对焦化水进行处理；
清水池，经过所述芬顿反应池处理后的焦化水最终进入到清水池存储。
优选地，所述焦化废水处理系统还包括二级人工湿地，所述二级人工湿地配置成碱性人工湿地；其中：
所述二级人工湿地设置于所述芬顿反应池与所述清水池之间；经所述芬顿反应池处理后的焦化水进入到所述二级人工湿地进行处理，经所述二级人工湿地处理后的焦化水排入清水池；
所述二级人工湿地至少用于去除焦化水中的悬浮物和用于调控焦化水的PH值。
与现有技术相比，本发明公开的焦化废水处理系统的有益效果是：
1、本发明将人工湿地与芬顿反应池进行串联，实现了对焦化水的深度处理，不但使处理后的水澄清，且使得水中的高锰酸盐指数、氨氮和挥发酚值均远远低于国家排放标准。
2、芬顿技术对湿地预处理的焦化水进行强化处理，可达到无选择性且无二次污染的降解焦化水中难降解有机污染物的目的。
3、增设二级人工湿地不但能够去除经芬顿反应池而产生的悬浮物，且能够有效调控流经芬顿反应池的焦化水的pH值。
4、通过强氧化性人工湿地—芬顿处理池—高碱性人工湿地串联可真正完成对高浓度焦化水大规模、高效且低成本的去除。
本发明中描述的技术的各种实现或示例的概述，并不是所公开技术的全部范围或所有特征的全面公开。
（发明人：禹宙;毛捷;时光寨;陈国强）
