公布日：2022.02.08
申请日：2019.04.25
分类号：B01D33/03(2006.01)I;B01D33/54(2006.01)I;B01D33/80(2006.01)I
摘要
本发明公开一种纺织面料印染废水的处理装置，其废水池墩体的顶部开设有废水槽，位于废水槽两端的废水池墩体顶面设置有若干光杆，位于废水槽两端的废水池墩体顶面分别固定安装有一第一电机，所述第一安装板的侧壁固定安装有第二安装板，此第二安装板相背于光杆的一端固定安装有一电机固定板，所述振动杆上端连接有一第三安装板，所述第三安装板上竖直设置有一齿条板，所述底筒的底部固定安装有永久磁铁，此永久磁铁与活动板磁性连接。本发明可加大滤网与废水的接触面积和反应效果，增强对废水的处理效率，并可以在滤网处于倾斜状态时，使得沉淀在过滤网上的过滤物在倾斜的平面上更好的向下滑动，便于在过滤网的一端对过滤物进行收集。
权利要求书

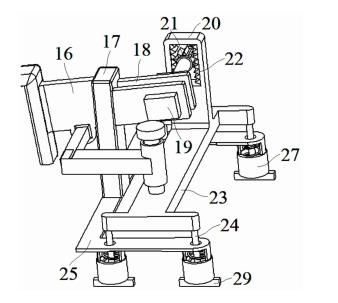

1.一种纺织面料印染废水的处理装置，包括废水池墩体（1），其特征在于：所述废水池墩体（1）的顶部开设有废水槽（2），位于废水槽（2）两端的废水池墩体（1）顶面设置有若干光杆（3），位于废水槽（2）两端的废水池墩体（1）顶面分别固定安装有一第一电机（5），此第一电机（5）的输出端连接有一螺纹轴（6），所述螺纹轴（6）与光杆（3）上均套装有一L板（4），位于废水槽（2）两端的L板（4）下端分别连接有一安装底板（7），位于所述废水槽（2）一端的安装底板（7）通过一转动筒（14）与一外包框（8）连接，位于所述废水槽（2）另一端的安装底板（7）与外包框（8）的另一端搭接，所述外包框（8）内卡合连接有一内包框（9），所述内包框（9）内活动连接有一活动板（10），此活动板（10）上安装有过滤网（11）；若干个所述光杆（3）中的一个光杆（3）顶部固定安装有第一安装板（15），所述第一安装板（15）的侧壁固定安装有第二安装板（16），此第二安装板（16）相背于光杆（3）的一端固定安装有一电机固定板（17），所述电机固定板（17）的侧壁固定安装有第二电机卡板（18），所述第二电机卡板（18）的内腔固定安装有一第二电机（19），所述第二电机（19）的输出端连接有一半齿轮（21），所述电机固定板（17）底部安装有一振动固定板（25），所述振动固定板（25）上开有若干通孔，此若干通孔内分别插接有振动杆（24），所述振动杆（24）上端连接有一第三安装板（23），此振动杆（24）下端固定安装有底筒（27），所述第三安装板（23）上竖直设置有一齿条板（20），此齿条板（20）内壁均匀设置有齿条（22），所述半齿轮（21）嵌入齿条板（20）内，并与齿条板（20）的齿条（22）啮合，所述底筒（27）的底部固定安装有永久磁铁（29），此永久磁铁（29）与活动板（10）磁性连接。
2.根据权利要求1所述的纺织面料印染废水的处理装置，其特征在于：所述内包框（9）与外包框（8）之间设置有一吸附板（12），此吸附板（12）上表面设置有电磁吸附筒（13），所述第一安装板（15）的底端固定安装有电磁铁，所述电磁铁与电磁吸附筒（13）相互配合。
3.根据权利要求1所述的纺织面料印染废水的处理装置，其特征在于：所述光杆（3）和螺纹柱（6）的顶端固定安装有限位盖板（34）。
4.根据权利要求1所述的纺织面料印染废水的处理装置，其特征在于：所述螺纹轴（6）与L板（4）连接处固定安装有转动轴承。
发明内容
本发明的目的是提供一种纺织面料印染废水的处理装置，该纺织面料印染废水的处理装置可加大滤网与废水的接触面积和反应效果，增强对废水的处理效率，并可以在滤网处于倾斜状态时，使得沉淀在过滤网上的过滤物在倾斜的平面上更好的向下滑动，便于在过滤网的一端对过滤物进行收集。
为达到上述目的，本发明采用的技术方案是：一种纺织面料印染废水的处理装置，包括废水池墩体，所述废水池墩体的顶部开设有废水槽，位于废水槽两端的废水池墩体顶面设置有若干光杆，位于废水槽两端的废水池墩体顶面分别固定安装有一第一电机，此第一电机的输出端连接有一螺纹轴，所述螺纹轴与光杆上均套装有一L板，位于废水槽两端的L板下端分别连接有一安装底板，位于所述废水槽一端的安装底板通过一转动筒与一外包框连接，位于所述废水槽另一端的安装底板与外包框的另一端搭接，所述外包框内卡合连接有一内包框，所述内包框内活动连接有一活动板，此活动板上安装有过滤网；若干个所述光杆中的一个光杆顶部固定安装有第一安装板，所述第一安装板的侧壁固定安装有第二安装板，此第二安装板相背于光杆的一端固定安装有一电机固定板，所述电机固定板的侧壁固定安装有第二电机卡板，所述第二电机卡板的内腔固定安装有一第二电机，所述第二电机的输出端连接有一半齿轮，所述电机固定板底部安装有一振动固定板，所述振动固定板上开有若干通孔，此若干通孔内分别插接有振动杆，所述振动杆上端连接有一第三安装板，此振动杆下端固定安装有底筒，所述第三安装板上竖直设置有一齿条板，此齿条板内壁均匀设置有齿条，所述半齿轮嵌入齿条板内，并与齿条板的齿条啮合，所述底筒的底部固定安装有永久磁铁，此永久磁铁与活动板磁性连接。
上述技术方案中进一步改进的方案如下：
1.上述方案中，所述内包框与外包框之间设置有一吸附板，此吸附板上表面设置有电磁吸附筒，所述第一安装板的底端固定安装有电磁铁，所述电磁铁与电磁吸附筒相互配合
2.上述方案中，所述光杆和螺纹柱的顶端固定安装有限位盖板。
3.上述方案中，所述螺纹轴与L板连接处固定安装有转动轴承。
由于上述技术方案的运用，本发明与现有技术相比具有下列优点：1、本发明纺织面料印染废水的处理装置，其位于废水槽两端的废水池墩体顶面分别固定安装有一第一电机，此第一电机的输出端连接有一螺纹轴，所述螺纹轴与光杆上均套装有一L板，位于废水槽两端的L板下端分别连接有一安装底板，位于所述废水槽一端的安装底板通过一转动筒与一外包框连接，位于所述废水槽另一端的安装底板与外包框的另一端搭接，所述外包框内卡合连接有一内包框，所述内包框内活动连接有一活动板，此活动板上安装有过滤网，通过电机与安装底板的设置，实现对外包框的上下移动，可以对设置于外包框内的滤网进行更换，以实现对废水池中水的逐层处理，而无需建造多个处理池对污水进行处理，节约人力和土地资源，而内外包框采用卡接的方式，拆卸灵活方便；另外，其内包框的内壁均匀开设有若干组滑动槽，所述活动板的侧壁均匀安装有若干组滑动凸起，所述滑动凸起与滑动槽滑动配合，安装有滤网的活动板可以在内包框内上下活动，则在活动板随着安装底板上下运动进出废水槽时，可以在水的作用下上下移动，使滤网与废水更好的充分接触，提高对废水的处理效果。
2、本发明纺织面料印染废水的处理装置，其若干光杆中的一个光杆顶部连接有一第二安装板，此第二安装板相背于光杆的一端固定安装有一电机固定板，所述电机固定板上安装有一第二电机，所述第二电机的输出端连接有一半齿轮，所述电机固定板底部安装有一振动固定板，所述振动固定板上开有若干通孔，此若干通孔内分别插接有振动杆，所述振动杆上端连接有一第三安装板，此振动杆下端固定安装有底筒，所述第三安装板上竖直设置有一齿条板，此齿条板内壁均匀设置有齿条，所述半齿轮嵌入齿条板内，并与齿条板的齿条啮合，所述底筒的底部固定安装有永久磁铁，此永久磁铁与活动板磁性连接，通过永久磁铁与活动板的磁性贴合固定活动板，启动二号电机，使二号电机带动半齿轮转动，通过半齿轮与齿条的啮合，使第三安装板上下往复运动，通过第三安装板的运动，带动底筒上下往复运动，使底筒带动活动板上下振动，活动板位于废水槽中时，通过活动板的振动带动滤网振动，进一步加大滤网与废水的接触面积和反应效果，增强对废水的处理效率，当活动板向上移除废水槽时，活动板的振动配合电磁铁与电磁吸附筒，可以在滤网处于倾斜状态时，使得沉淀在过滤网上的过滤物在倾斜的平面上更好的向下滑动，便于在过滤网的一端对过滤物进行收集。
3、本发明纺织面料印染废水的处理装置，其位于所述废水槽一端的安装底板通过一转动筒与一外包框连接，位于所述废水槽另一端的安装底板与外包框的另一端搭接，所述内包框与外包框之间设置有一吸附板，此吸附板上表面设置有电磁吸附筒，所述若干光杆中的一个光杆顶部固定安装有第一安装板，所述第一安装板的底端固定安装有电磁铁，所述电磁铁与电磁吸附筒相互配合，通过电磁铁与电磁吸附筒的设置，配合外包框的转动连接，可以在安装底板将外包框上移到一定位置时，给电磁铁通电，使电磁铁与电磁吸附筒相互配合，使外包框以转动筒为圆心发生一定角度的转动，即将外包框的一端抬高，既方便对外包框内过滤网的拆卸，同时还可以将沉淀在过滤网上的过滤物在倾斜的平面上滑动，便于在过滤网的一端对过滤物进行收集。
（发明人：张子睿）
