公布日：2022.11.11
申请日：2022.08.18
分类号：C02F9/14(2006.01)I;B01D29/96(2006.01)I;B01D29/64(2006.01)I;B01D29/66(2006.01)I
摘要
本发明提供一种污水净化过滤箱，涉及污水净化箱领域，包括：污水池，所述污水池左右侧壁的中心处对称贯穿插装有两处进料管，两处进料管的外侧端均焊接有一处法兰，且左侧进料管用于导入污水，右侧进料管用于导入氧气；两处所述对接圆盘上对称焊接有两处L状传力杆，两处L状传力杆水平杆段的底部对称焊接有两处凵状结构的插接定位框，两处插接定位框的前后四处插杆对应与四处L状插杆的底部段贯穿插接配合，通过两处L状传力杆的动力传递，蜗轮在正反转动顶推驱使对接圆盘与两处圆盘套松紧开关时，可联动驱使两处插接定位框左右抽插，完成对过滤箱整体的松紧，这省去在拆装过滤箱时分步依次松紧两处对接圆盘与两处插接定位框的麻烦。
权利要求书

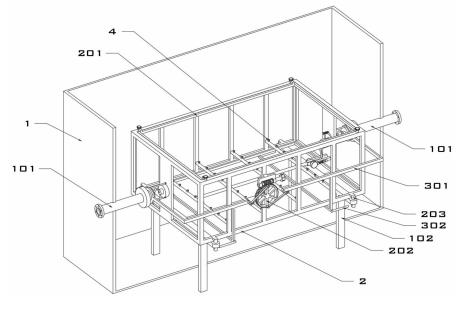

1.一种污水净化过滤箱，其特征在于，包括：污水池(1)，所述污水池(1)左右侧壁的中心处对称贯穿插装有两处进料管(101)，两处进料管(101)的外侧端均焊接有一处法兰，且两处进料管(101)的内侧端均焊接有一处圆盘套，且左侧进料管(101)用于导入污水，右侧进料管(101)用于导入氧气；所述污水池(1)的底板上对称焊接有两处凵状结构的撑托框(102)，两处撑托框(102)的顶端水平放置有一处矩形结构的过滤箱(2)，且过滤箱(2)支撑骨架上左、右、前、后、底五侧的开口上均设置有金属滤网；所述过滤箱(2)的顶端开口上设置有一处上盖(201)，上盖(201)整体由矩形结构的外围框架以及覆盖设置于外围框架内部的金属滤网共同组成，且上盖(201)通过四处拐角位置的四处螺栓锁紧定位；所述过滤箱(2)支撑骨架的前后矩形侧框内部均等距间隔设置有一排竖撑加强板，前侧一排竖撑加强杆的左侧第三处上转动安装有一处蜗轮(202)；所述过滤箱(2)支撑骨架的左右矩形侧框内部对称焊接有两处加粗的竖撑加强板，两处加粗的竖撑加强板的中间段上对称滑动安装有两处对接圆盘(3)，且两处加粗的竖撑加强板的中间段上对称焊接有两处截面呈T形结构的进水座，两处对接圆盘(3)通过两处软管与两处进水座连通；两处所述对接圆盘(3)向左右外侧滑动与两处圆盘套插接密封配合；右侧加粗的所述竖撑加强板的底部段内侧对称焊接有两处向左支撑的横撑安装杆(206)，两处横撑安装杆(206)的首端段之间转动安装有一处曝气架(4)。
2.如权利要求1所述一种污水净化过滤箱，其特征在于：所述过滤箱(2)支撑骨架的左右两侧底部对称焊接有四处L状插杆(203)，四处L状插杆(203)对应与两处撑托框(102)顶撑板的前后两端贯穿插接配合。
3.如权利要求2所述一种污水净化过滤箱，其特征在于：两处所述对接圆盘(3)上对称焊接有两处L状传力杆(301)，两处L状传力杆(301)水平杆段的底部对称焊接有两处凵状结构的插接定位框(302)，两处插接定位框(302)的前后四处插杆对应与四处L状插杆(203)的底部段贯穿插接配合。
4.如权利要求1所述一种污水净化过滤箱，其特征在于：安装所述蜗轮(202)的一处竖撑加强板的上半段上转动安装有一处蜗杆(204)，蜗杆(204)与蜗轮(202)啮合传动。
5.如权利要求3所述一种污水净化过滤箱，其特征在于：所述蜗轮(202)的圆周外圈上呈上下间隔左右对向转动连接有两处连杆(205)，两处连杆(205)的尾端与两处L状传力杆(301)的尾端转动连接在一起。
6.如权利要求1所述一种污水净化过滤箱，其特征在于：所述曝气架(4)整体由四处等距间隔排列的纵向布气管和焊接于四处纵向布气管中间段的横向导水管共同组成，其中横向导水管的尾端通过软管与右侧的进水座连通。
7.如权利要求6所述一种污水净化过滤箱，其特征在于：所述横向导水管尾端转轴的前侧焊接固定有一处定位轮(401)，且定位轮(401)上呈90度间隔开设有两处插孔。
8.如权利要求1所述一种污水净化过滤箱，其特征在于：前侧所述横撑安装杆(206)上通过弹簧顶推滑动插装有一处定位插轴(207)，定位插轴(207)的首端段与定位轮(401)上的两处插孔插接配合。
9.如权利要求1所述一种污水净化过滤箱，其特征在于：两处所述对接圆盘(3)上靠近过滤箱(2)的一侧均对称焊接有两处滑轴，四处滑轴通过弹簧顶推与两处加粗的竖撑加强板贯穿滑动配合。
发明内容
有鉴于此，本发明提供一种污水净化过滤箱，其具有两处L状传力杆，通过两处L状传力杆的动力传递，蜗轮在正反转动顶推驱使对接圆盘与两处圆盘套松紧开关时，可联动驱使两处插接定位框左右抽插，完成对过滤箱整体的松紧，这省去在拆装过滤箱时分步依次松紧两处对接圆盘与两处插接定位框的麻烦。
本发明提供了一种污水净化过滤箱的目的与功效，具体包括：污水池，所述污水池左右侧壁的中心处对称贯穿插装有两处进料管，两处进料管的外侧端均焊接有一处法兰，且两处进料管的内侧端均焊接有一处圆盘套，且左侧进料管用于导入污水，右侧进料管用于导入氧气；所述污水池的底板上对称焊接有两处凵状结构的撑托框，两处撑托框的顶端水平放置有一处矩形结构的过滤箱，且过滤箱支撑骨架上左、右、前、后、底五侧的开口上均设置有金属滤网；所述过滤箱的顶端开口上设置有一处上盖，上盖整体由矩形结构的外围框架以及覆盖设置于外围框架内部的金属滤网共同组成，且上盖通过四处拐角位置的四处螺栓锁紧定位；所述过滤箱支撑骨架的前后矩形侧框内部均等距间隔设置有一排竖撑加强板，前侧一排竖撑加强杆的左侧第三处上转动安装有一处蜗轮；所述过滤箱支撑骨架的左右矩形侧框内部对称焊接有两处加粗的竖撑加强板，两处加粗的竖撑加强板的中间段上对称滑动安装有两处对接圆盘，且两处加粗的竖撑加强板的中间段上对称焊接有两处截面呈T形结构的进水座，两处对接圆盘通过两处软管与两处进水座连通；两处所述对接圆盘向左右外侧滑动与两处圆盘套插接密封配合；右侧加粗的所述竖撑加强板的底部段内侧对称焊接有两处向左支撑的横撑安装杆，两处横撑安装杆的首端段之间转动安装有一处曝气架。
进一步的，所述过滤箱支撑骨架的左右两侧底部对称焊接有四处L状插杆，四处L状插杆对应与两处撑托框顶撑板的前后两端贯穿插接配合。
进一步的，两处所述对接圆盘上对称焊接有两处L状传力杆，两处L状传力杆水平杆段的底部对称焊接有两处凵状结构的插接定位框，两处插接定位框的前后四处插杆对应与四处L状插杆的底部段贯穿插接配合。
进一步的，安装所述蜗轮的一处竖撑加强板的上半段上转动安装有一处蜗杆，蜗杆与蜗轮啮合传动。
进一步的，所述蜗轮的圆周外圈上呈上下间隔左右对向转动连接有两处连杆，两处连杆的尾端与两处L状传力杆的尾端转动连接在一起。
进一步的，所述曝气架整体由四处等距间隔排列的纵向布气管和焊接于四处纵向布气管中间段的横向导水管共同组成，其中横向导水管的尾端通过软管与右侧的进水座连通。
进一步的，所述横向导水管尾端转轴的前侧焊接固定有一处定位轮，且定位轮上呈90度间隔开设有两处插孔。
进一步的，前侧所述横撑安装杆上通过弹簧顶推滑动插装有一处定位插轴，定位插轴的首端段与定位轮上的两处插孔插接配合。
进一步的，两处所述对接圆盘上靠近过滤箱的一侧均对称焊接有两处滑轴，四处滑轴通过弹簧顶推与两处加粗的竖撑加强板贯穿滑动配合。
有益效果
1、本发明，曝气架采用转动安装，在清理过滤箱的底部时可向上翻转空出底部滤网方便刷擦清洁，且定位插轴可插接固定定位轮，使曝气架保持在水平曝气和竖立翻转的闲置状态；
2、本发明，两处插接定位框可插接固定四处L状插杆，使L状插杆稳定的固定于两处撑托框的顶端；
3、本发明，通过两处L状传力杆的动力传递，蜗轮在正反转动顶推驱使对接圆盘与两处圆盘套松紧开关时，可联动驱使两处插接定位框左右抽插，完成对过滤箱整体的松紧，这省去在拆装过滤箱时分步依次松紧两处对接圆盘与两处插接定位框的麻烦，使两处对接圆盘与两处插接定位框的松紧操作可一次性操作实施，简化了过滤箱的拆装操作步骤，使用方便、省时、省力。
（发明人：诸致远）
