公布日：2022.11.22
申请日：2022.08.24
分类号：C02F3/12(2006.01)I;C02F3/28(2006.01)I;C02F3/30(2006.01)I
摘要
本发明提供了一种农村生活污水处理系统及处理方法，属于农村生活污水处理技术领域。处理系统包括调节池、生物处理单元、控制单元，调节池与生物处理单元通过管道相连，控制单元与所述生物处理单元之间电连接。本发明通过控制单元判断调节池水量，确定进行处理模式或维持保养模式；当处于维持保养模式时，控制单元根据生物处理单元的水质情况判断是否需要向生物处理单元中加药，保证生物处理单元微生物处于健康状态以及污水处理效果。
权利要求书
1.一种农村生活污水处理系统，其特征在于，所述处理系统包括调节池、生物处理单元和控制单元；所述调节池与所述生物处理单元通过管道相连通；所述控制单元与所述生物处理单元之间电连接。
2.根据权利要求1所述的农村生活污水处理系统，其特征在于，所述处理系统还包括加药器，所述加药器与所述控制单元之间电连接。
3.根据权利要求2所述的农村生活污水处理系统，其特征在于，所述控制单元包括：采集模块，包括设置于所述调节池内的球形液位传感器；还包括设置于所述生物处理单元内的pH传感器、COD传感器、NH4-N传感器、TN传感器和TP传感器；第一判断模块，与所述采集模块连接；第一发送模块，与所述第一判断模块连接；第二判断模块，与所述采集模块和第一判断模块连接；第二发送模块，与所述第二判断模块连接。
4.根据权利要求1所述的农村生活污水处理系统，其特征在于，所述调节池的有效容积大于所述生物处理单元的有效设计容积。
5.根据权利要求4所述的农村生活污水处理系统，其特征在于，所述调节池有效容积至少是生物处理单元有效容积的1.5倍、2.0倍、2.5倍、3倍、4倍、5倍。
6.根据权利要求1所述的农村生活污水处理系统，其特征在于，所述生物处理单元为SBR反应器或厌氧、好氧及其二者组合的生物处理反应器。
7.一种农村生活污水处理方法，其特征在于，采用权利要求1-6任一项所述的农村生活污水处理对农村生活污水进行处理，具体包括：控制单元根据调节池中的水量情况，判断系统是进行正常处理模式还是维持保养模式。
8.根据权利要求7所述的农村生活污水处理方法，其特征在于，所述方法还包括：当系统处于维持保养模式时，第二判断模块根据生物处理单元中设置的各个传感器采集到的水质情况判断是否需要向生物处理单元中加药，若判断需要加药，第二发送模块向加药器中发送加药信号并控制加药器自动向生物处理单元中内添加药剂。
9.根据权利要求7或8所述的农村生活污水处理方法，其特征在于，当生物处理单元为序批式处理时，批次处理完成、系统排水之前，球形液位传感器采集调节池内污水体积，第一判断模块根据调节池内污水体积判断系统为处理模式还是维持保养模式：当调节池内污水体积不低于生物处理单元有效设计容积时，将处理好的本批次废水外排，继续进行下一批次的处理；当调节池内污水体积低于生物处理单元有效设计容积时，不进行外排水操作，系统转换为维持保养模式；维持保养模式运行直至第一判断模块判断调节池内的污水体积不低于生物处理单元有效设计容积时，开始将生物处理单元内的废水外排，然后继续进水，系统转换为正常处理模式。
10.根据权利要求7或8所述的农村生活污水处理方法，其特征在于，当生物处理单元为连续处理时，球形液位传感器采集调节池内污水体积，第一判断模块根据调节池内污水体积判断系统是处理模式还是维持保养模式：当调节池内废水体积低于调节池设计容积的1/5时，系统停止出水，转为维持保养模式；直至第一判断模块判断调节池内废水体积达到调节池设计容积的3/5时，系统重新开始排水，系统转为正常处理模式
发明内容
本发明的目的在于解决上述现有技术中存在的难题，提供一种农村生活污水处理系统及处理方法，解决了现有农村生活污水处理设施因水量水质无序波动大、污水处理效果难以保证的问题。
本发明是通过以下技术方案实现的：

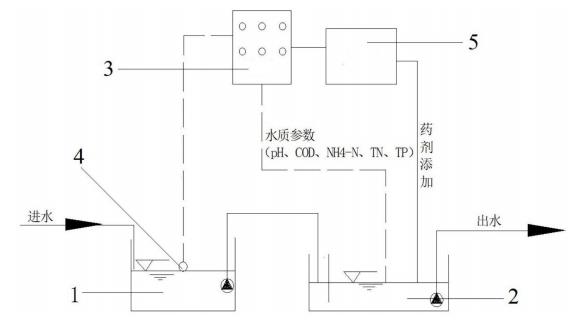

本发明的第一个方面，提供了一种农村生活污水处理系统，所述处理系统包括调节池、生物处理单元和控制单元；
所述调节池与所述生物处理单元通过管道相连通；
所述控制单元与所述生物处理单元之间电连接。
本发明的进一步改进在于：
所述处理系统还包括加药器，所述加药器与所述控制单元之间电连接。
本发明的进一步改进在于：
采集模块，包括设置于所述调节池内的球形液位传感器；还包括设置于所述生物处理单元内的pH传感器、COD传感器、NH4-N传感器、TN传感器和TP传感器；
第一判断模块，与所述采集模块连接；
第一发送模块，与所述第一判断模块连接；
第二判断模块，与所述采集模块和第一判断模块连接；
第二发送模块，与所述第二判断模块连接。
本发明的进一步改进在于：
所述调节池的有效容积大于所述生物处理单元的有效设计容积。
本发明的进一步改进在于：
所述调节池有效容积至少是生物处理单元有效容积的1.5倍、2.0倍、2.5倍、3倍、4倍、5倍。
本发明的进一步改进在于：
所述生物处理单元为SBR反应器或厌氧、好氧及其二者组合的生物处理反应器。
本发明的第二个方面，提供了一种农村生活污水处理方法，采用上述农村生活污水处理对农村生活污水进行处理，具体包括：
控制单元根据调节池中的水量情况，判断系统是进行正常处理模式还是维持保养模式。
本发明的进一步改进在于：
所述方法还包括：
当系统处于维持保养模式时，第二判断模块根据生物处理单元中设置的各个传感器采集到的水质情况判断是否需要向生物处理单元中加药，若判断需要加药，第二发送模块向加药器发送加药信号并控制加药器自动向生物处理单元中内添加药剂。
本发明的进一步改进在于：
当生物处理单元为序批式处理时，批次处理完成、系统排水之前，球形液位传感器采集调节池内污水体积，第一判断模块根据调节池内污水体积判断系统为处理模式还是维持保养模式：当调节池内污水体积不低于生物处理单元有效设计容积时，将处理好的本批次废水外排，继续进行下一批次的处理；当调节池内污水体积低于生物处理单元有效设计容积时，不进行外排水操作，系统转换为维持保养模式；
维持保养模式运行直至第一判断模块判断调节池内的污水体积不低于生物处理单元有效设计容积时，开始将生物处理单元内的废水外排，然后继续进水，系统转换为正常处理模式。
本发明的进一步改进在于：
当生物处理单元为连续处理时，球形液位传感器采集调节池内污水体积，第一判断模块根据调节池内污水体积判断系统是处理模式还是维持保养模式：当调节池内废水体积低于调节池设计容积的1/5时，系统停止出水，转为维持保养模式；直至第一判断模块判断调节池内废水体积达到调节池设计容积的3/5时，系统重新开始排水，转为正常处理模式。
与现有技术相比，本发明的有益效果是：
本发明中控制单元通过调节池中的水量情况，判断生系统是进行正常处理模式还是维持保养模式；当系统处于维持保养模式时，控制单元根据生物处理单元中设置的各个传感器采集到的水质情况判断是否需要向生物处理单元中加药，若判断需要加药，加药器自动向生物处理单元中内添加相应的药剂，保证生物处理单元微生物处于健康状态以及污水处理效果。
本发明可有效解决因农村生活污水排放流量不稳定、影响污水处理设施正常运行，出水水质难以保证的问题，可在无人值守的情况下，保证农村生活污水处理设施的健康运行。
（发明人：骆建明;苏贞峰）
