公布日：2022.12.20
申请日：2022.09.29
分类号：B01D21/04(2006.01)I;B01D21/24(2006.01)I;B01D21/00(2006.01)I;C02F11/122(2019.01)I;C02F103/16(2006.01)N;C02F101/20(2006.01)N
摘要
本发明公开了一种电镀重金属废水零排放回用处理工艺及装置，包括沉淀池，所述沉淀池的一侧设有安装槽，安装槽中安装有收卷机构，收卷机构中盘绕设有阻挡网，阻挡网一端安装有拉板，沉淀池远离安装槽的一侧设有出料口，出料口设有挡板，出料口的外侧安装有排料机构，沉淀池位于安装槽的上方一左一右设置纵板，纵板之间安装有多根横杆，沉淀池位于安装槽的下方设有刮板。本发明结构简单，通过向下移动的阻挡往能挤压沉淀物，使沉淀物中的废水渗透过滤膜排出，大大的降低了含水量，避免了后续的脱水处理，而通过刮板能从左向右一次性的将底部的沉淀物全部的除去，大大的增加了效率，避免了因残留而造成的堆积。
权利要求书

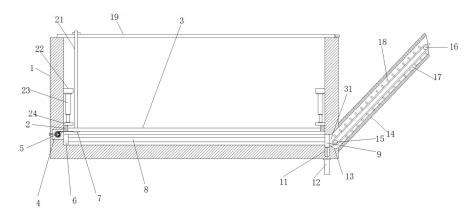

1.一种电镀重金属废水零排放回用处理装置，其特征在于：包括沉淀池(1)，所述沉淀池(1)的一侧设有安装槽，安装槽中安装有收卷机构，收卷机构中盘绕设有阻挡网(25)，阻挡网(25)一端安装有拉板(7)，沉淀池(1)远离安装槽的一侧设有出料口(31)，出料口(31)中设有将出料口密封的挡板(9)，出料口(31)的外侧安装有排料机构，沉淀池(1)位于安装槽的上方一左一右设置纵板(2)，纵板(2)之间安装有多根横杆(3)，阻挡网(25)延伸至横杆的下方，沉淀池(1)位于安装槽的下方设有刮板(6)，刮板(6)的底面与沉淀池(1)的底面抵触。
2.根据权利要求1所述的电镀重金属废水零排放回用处理装置，其特征在于：沉淀池(1)长度方向的开口端面上均安装有第一电动滑台(19)，第一电动滑台(19)的移动平台上均安装有连接杆(21)，连接杆(21)下端均弯曲延伸至沉淀池(1)中，并均安装于拉板(7)的顶面上。
3.根据权利要求1所述的电镀重金属废水零排放回用处理装置，其特征在于：沉淀池(1)位于刮板(6)的两端均横向设有凹槽，凹槽中均安装有第二电动滑台(8)，第二电动滑台(8)的移动平台均安装于刮板(6)的端面上。
4.根据权利要求1所述的电镀重金属废水零排放回用处理装置，其特征在于：收卷机构包括壳体(4)、轴杆(5)、第一轴承和防水电机(27)，壳体(4)设置于安装槽中，轴杆(5)设置于壳体(4)的内部，壳体(4)的一侧面上轴向设有条形口，阻挡网(25)另一端穿过条形口盘绕设置于轴杆(5)上，第一轴承嵌入式安装于壳体(4)内部的一端面上，壳体(4)的另一端面上设有第一轴孔，轴杆(5)一端安装于第一轴承的内圈中，防水电机(27)安装于壳体(4)的端面上，防水电机(27)的转轴穿过第一轴孔延伸至壳体(4)内部，并通过联轴器与轴杆(5)的另一端固定连接。
5.根据权利要求1所述的电镀重金属废水零排放回用处理装置，其特征在于：排料机构包括排料管(14)、伺服电机(26)、主动辊(16)、从动辊(15)和输送带(17)，排料管(14)一端倾斜安装于出料口(31)的外侧，从动辊(15)和主动辊(16)一上一下设置于排料管(14)的内部，输送带(17)安装于从动辊和主动辊的外部，输送带(17)的外圈面上凸出形成多个输送平台(18)，多个输送平台(18)呈环形结构均匀分布，排料管(14)的内壁面正对于主动辊及从动辊的端面处均嵌入式安装有第二轴承，从动辊(15)和主动辊(16)的两端均安装于第二轴承的内圈中，伺服电机(26)安装于排料管(14)的一侧面上，排料管(14)正对于伺服电机的转轴处设有第二轴孔，伺服电机(26)的转轴穿过第二轴孔与主动辊的一端固定连接，出料口(31)的底面形成弧形结构的集料槽(13)，从动辊和输送带下方均延伸至集料槽中。
6.根据权利要求1所述的电镀重金属废水零排放回用处理装置，其特征在于：出料口(31)的底面上还设有避让槽(11)，挡板(9)下端插入避让槽(11)中，沉淀池(1)的底面正对于避让槽处安装有第一液压缸(12)，第一液压缸(12)的活塞杆延伸至避让槽中，并安装于挡板(9)的底面上。
7.根据权利要求1所述的电镀重金属废水零排放回用处理装置，其特征在于：纵板(2)的顶面上均安装有多块第一固定板(24)，第一固定板(24)上方均设有第二固定板(22)，第二固定板(22)的一端均安装于沉淀池的内壁面上，第二固定板(22)和第一固定板(24)之间均安装有第二液压缸(23)。
8.根据权利要求1所述的电镀重金属废水零排放回用处理装置，其特征在于：阻挡网(25)由金属网(28)和过滤膜(29)组成，过滤膜(29)安装于金属网(28)的底面上。
9.一种电镀重金属废水零排放回用处理工艺，其特征在于：包括以下步骤：S1：电镀废水进入沉淀池中进出沉淀处理，电镀废水中的重金属固体沉淀至沉淀池的底部；S2：通过收卷机构及第一电动滑台向外拉出阻挡网，使阻挡网覆盖在沉淀物的上方；S3：通过第二液压缸向下挤压纵板和横杆，横杆则下压阻挡网及沉淀物，将沉淀物内部的废水挤出；S4：通过刮板将挤出废水的沉淀物从左向右推入排料机构中，并通过排料机构排出。
发明内容
本发明所要解决的技术问题是提供一种电镀重金属废水零排放回用处理及装置，能一次性将底部的沉淀物快速的除去，避免了残留而造成后续的堆积，且能对沉淀物进行挤压，大大的降低了含水量。
本发明是通过以下技术方案来实现的：一种电镀重金属废水零排放回用处理装置，包括沉淀池，所述沉淀池的一侧设有安装槽，安装槽中安装有收卷机构，收卷机构中盘绕设有阻挡网，阻挡网一端安装有拉板，沉淀池远离安装槽的一侧设有出料口，出料口中设有将出料口密封的挡板，出料口的外侧安装有排料机构，沉淀池位于安装槽的上方一左一右设置纵板，纵板之间安装有多根横杆，阻挡网延伸至横杆的下方，沉淀池位于安装槽的下方设有刮板，刮板的底面与沉淀池的底面抵触。
作为优选的技术方案，沉淀池长度方向的开口端面上均安装有第一电动滑台，第一电动滑台的移动平台上均安装有连接杆，连接杆下端均弯曲延伸至沉淀池中，并均安装于拉板的顶面上。
作为优选的技术方案，沉淀池位于刮板的两端均横向设有凹槽，凹槽中均安装有第二电动滑台，第二电动滑台的移动平台均安装于刮板的端面上。
作为优选的技术方案，收卷机构包括壳体、轴杆、第一轴承和防水电机，壳体设置于安装槽中，轴杆设置于壳体的内部，壳体的一侧面上轴向设有条形口，阻挡网另一端穿过条形口盘绕设置于轴杆上，第一轴承嵌入式安装于壳体内部的一端面上，壳体的另一端面上设有第一轴孔，轴杆一端安装于第一轴承的内圈中，防水电机安装于壳体的端面上，防水电机的转轴穿过第一轴孔延伸至壳体内部，并通过联轴器与轴杆的另一端固定连接。
作为优选的技术方案，排料机构包括排料管、伺服电机、主动辊、从动辊和输送带，排料管一端倾斜安装于出料口的外侧，从动辊和主动辊一上一下设置于排料管的内部，输送带安装于从动辊和主动辊的外部，输送带的外圈面上凸出形成多个输送平台，多个输送平台呈环形结构均匀分布，排料管的内壁面正对于主动辊及从动辊的端面处均嵌入式安装有第二轴承，从动辊和主动辊的两端均安装于第二轴承的内圈中，伺服电机安装于排料管的一侧面上，排料管正对于伺服电机的转轴处设有第二轴孔，伺服电机的转轴穿过第二轴孔与主动辊的一端固定连接，出料口的底面形成弧形结构的集料槽，从动辊和输送带下方均延伸至集料槽中。
作为优选的技术方案，出料口的底面上还设有避让槽，挡板下端插入避让槽中，沉淀池的底面正对于避让槽处安装有第一液压缸，第一液压缸的活塞杆延伸至避让槽中，并安装于挡板的底面上。
作为优选的技术方案，纵板的顶面上均安装有多块第一固定板，第一固定板上方均设有第二固定板，第二固定板的一端均安装于沉淀池的内壁面上，第二固定板和第一固定板之间均安装有第二液压缸。
作为优选的技术方案，阻挡网由金属网和过滤膜组成，过滤膜安装于金属网的底面上。
一种电镀重金属废水零排放回用处理工艺，包括以下步骤：
S1：电镀废水进入沉淀池中进出沉淀处理，电镀废水中的重金属固体沉淀至沉淀池的底部；
S2：通过收卷机构及第一电动滑台向外拉出阻挡网，使阻挡网覆盖在沉淀物的上方；
S3：通过第二液压缸向下挤压纵板和横杆，横杆则下压阻挡网及沉淀物，将沉淀物内部的废水挤出；
S4：通过刮板将挤出废水的沉淀物从左向右推入排料机构中，并通过排料机构排出。
本发明的有益效果是：本发明结构简单，通过拉出的阻挡网能覆盖在沉淀物的上方，而通过第二液压缸能向下挤压横杆和阻挡网，通过向下移动的阻挡往能挤压沉淀物，使沉淀物中的废水渗透过滤膜排出，大大的降低了含水量，避免了后续的脱水处理，而通过刮板能从左向右一次性的将底部的沉淀物全部的除去，大大的增加了效率，避免了因残留而造成的堆积，除去的沉淀物能从排料机构中排出，大大的增加了便捷性。
（发明人：贺钦育;梅智明;李小文）
