公布日：2022.09.20
申请日：2022.06.20
分类号：B01F33/82(2022.01)I;B01F27/70(2022.01)I;B01F27/90(2022.01)I;B01F33/40(2022.01)I;B01F35/71(2022.01)I;C02F1/00(2006.01)I;
C02F103/16(2006.01)N

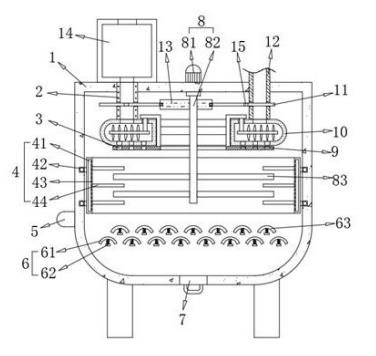

摘要
本发明涉及污水处理技术领域，为了解决现有的污水处理装置在使用时污水和降解液不能有效的预混合的问题，公开了一种电解铜箔生产的污水处理装置，包括壳体，污水上料管；装有降解液的降解液储料壳体，降解液上料管；混合装置，所述混合装置包括活动设置的转轴。本发明使用时转轴带动凸轮转动，从而带动两个活动挡板水平转动，使得壳体的开口间隔与降解液上料管、污水上料管的内部对齐，实现对降解液和污水的定量、间隔上料，并通过调节两个壳体开口的大小，保证降解液和污水混合的比例适宜，且转轴带动活动座转动，并通过第三搅动杆和搅动侧翼对预混合壳体内的污水进行预混合，提高污水处理的效率。
权利要求书
1.一种电解铜箔生产的污水处理装置，包括壳体，用于向壳体内注入污水的污水上料管；装有降解液的降解液储料壳体，用于将降解液储料壳体内降解液注入壳体内的降解液上料管；用于对壳体内污水进行混合的混合装置，所述混合装置包括活动设置的转轴，转轴的侧面安装第二搅动杆，用于驱动转轴转动的第二驱动部件，其特征在于，还包括环形结构的预混合壳体，用于对经降解液上料管和污水上料管注入壳体内的降解液、污水进行预先混合；还包括预混合机构，用于对预混合壳体内的污水进行预先搅动；所述预混合机构包括安装在转轴侧面的活动座，活动座的一侧安装有延伸杆；预混合壳体的顶部外壁开设有环形的通孔，延伸杆经通孔延伸至预混合壳体内部的一端安装有第三搅动杆，第三搅动杆的侧面安装有搅动侧翼；预混合壳体的底部外壁开设有第二上料孔；还包括两个分别贯穿降解液上料管和污水上料管的活动挡板，活动挡板的侧面开设有壳体；转轴的侧面固定有凸轮，活动挡板靠近凸轮的一侧与凸轮的侧面滑动连接，用于随着转轴和凸轮的转动，带动两个活动挡板往复水平移动。
2.根据权利要求1所述的一种电解铜箔生产的污水处理装置，其特征在于，所述活动座的底部安装有转动板，转动板的侧面开设有第一上料孔，用于在第一上料孔的开口与第二上料孔的开口对齐时，将预混合壳体内的污水上料至壳体底部。
3.根据权利要求2所述的一种电解铜箔生产的污水处理装置，其特征在于，还包括吹气机构，用于对第二上料孔的开口进行吹气疏通；所述吹气机构包括开设在转动板内的空腔，空腔靠近第二上料孔开口的一侧开设有第二出气孔；还包括气泵，用于向空腔内鼓入空气。
4.根据权利要求1所述的一种电解铜箔生产的污水处理装置，其特征在于，还包括辅助搅拌装置，用于对壳体内的污水进行搅动；所述辅助搅拌装置包括活动设置的转动圈，转动圈靠近转轴的一侧固定有第一搅动杆，第一搅动杆与第二搅动杆交错设置；第一驱动部件，用于驱动转动圈在壳体内水平转动。
5.根据权利要求4所述的一种电解铜箔生产的污水处理装置，其特征在于，所述转动圈的侧面为中空结构，转动圈靠近转轴的一侧开设有第一出气孔；转动圈的内部与气泵的出气端连通。
6.根据权利要求1所述的一种电解铜箔生产的污水处理装置，其特征在于，还包括限位机构，用于对沉降至壳体底部的固体杂质进行限位。
7.根据权利要求6所述的一种电解铜箔生产的污水处理装置，其特征在于，所述限位机构包括水平设置的安装杆，安装杆的顶部通过弹性部件间隔安装有第一限位板和第二限位板；第二限位板位于相邻两个第一限位板之间间隙的顶部。
8.根据权利要求7所述的一种电解铜箔生产的污水处理装置，其特征在于，所述第一限位板和第二限位板均为弧形结构，第一限位板和第二限位板的内弧面均为远离转轴的一侧。
9.根据权利要求8所述的一种电解铜箔生产的污水处理装置，其特征在于，所述壳体的底部活动设置有排污门，用于在处理完成后，对壳体底部的沉淀物进行清除。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种电解铜箔生产的污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种电解铜箔生产的污水处理装置，包括壳体，用于向壳体内注入污水的污水上料管；装有降解液的降解液储料壳体，用于将降解液储料壳体内降解液注入壳体内的降解液上料管；用于对壳体内污水进行混合的混合装置，所述混合装置包括活动设置的转轴，转轴的侧面安装第二搅动杆，用于驱动转轴转动的第二驱动部件，还包括环形结构的预混合壳体，用于对经降解液上料管和污水上料管注入壳体内的降解液、污水进行预先混合；还包括预混合机构，用于对预混合壳体内的污水进行预先搅动；所述预混合机构包括安装在转轴侧面的活动座，活动座的一侧安装有延伸杆；预混合壳体的顶部外壁开设有环形的通孔，延伸杆经通孔延伸至预混合壳体内部的一端安装有第三搅动杆，第三搅动杆的侧面安装有搅动侧翼；预混合壳体的底部外壁开设有第二上料孔；还包括两个分别贯穿降解液上料管和污水上料管的活动挡板，活动挡板的侧面开设有壳体；转轴的侧面固定有凸轮，活动挡板靠近凸轮的一侧与凸轮的侧面滑动连接，用于随着转轴和凸轮的转动，带动两个活动挡板往复水平移动。
优选的，所述活动座的底部安装有转动板，转动板的侧面开设有第一上料孔，用于在第一上料孔的开口与第二上料孔的开口对齐时，将预混合壳体内的污水上料至壳体底部。
优选的，还包括吹气机构，用于对第二上料孔的开口进行吹气疏通；所述吹气机构包括开设在转动板内的空腔，空腔靠近第二上料孔开口的一侧开设有第二出气孔；还包括气泵，用于向空腔内鼓入空气。
优选的，还包括辅助搅拌装置，用于对壳体内的污水进行搅动；所述辅助搅拌装置包括活动设置的转动圈，转动圈靠近转轴的一侧固定有第一搅动杆，第一搅动杆与第二搅动杆交错设置；第一驱动部件，用于驱动转动圈在壳体内水平转动。
优选的，所述转动圈的侧面为中空结构，转动圈靠近转轴的一侧开设有第一出气孔；转动圈的内部与气泵的出气端连通。
优选的，还包括限位机构，用于对沉降至壳体底部的固体杂质进行限位。
优选的，所述限位机构包括水平设置的安装杆，安装杆的顶部通过弹性部件间隔安装有第一限位板和第二限位板；第二限位板位于相邻两个第一限位板之间间隙的顶部。
优选的，所述第一限位板和第二限位板均为弧形结构，第一限位板和第二限位板的内弧面均为远离转轴的一侧。
优选的，所述壳体的底部活动设置有排污门，用于在处理完成后，对壳体底部的沉淀物进行清除。
本发明的有益效果为：使用时，通过降解液上料管将降解液储料壳体内的降解液上料至预混合壳体内，通过污水上料管将待处理的污水上料至预混合壳体内进行预混合，预混合后的污水经第二上料孔上料至壳体的底部，第二驱动部件驱动转轴和第二搅动杆转动对壳体底部的污水进行搅动，保证降解液充分反应，同时转轴带动凸轮转动，从而带动两个活动挡板水平转动，使得壳体的开口间隔与降解液上料管、污水上料管的内部对齐，实现对降解液和污水的定量、间隔上料，并通过调节两个壳体开口的大小，保证降解液和污水混合的比例适宜，且转轴带动活动座转动，并通过第三搅动杆和搅动侧翼对预混合壳体内的污水进行预混合，提高污水处理的效率。
（发明人：李衔洋;谢长江;王永勤;于洪宾;龙建国）
