公布日：2022.09.06
申请日：2022.06.30
分类号：B01D25/12(2006.01)I;B01D25/38(2006.01)I;C02F11/122(2019.01)I
摘要
本发明提供一种基于污水处理后泥渣收集装置，涉及污水处理技术领域，该基于污水处理后泥渣收集装置包括竖直设置的过滤板、压滤挡板和设置在污水处理池两侧的行走装置，所述过滤板的底部铰接有旋转板，所述过滤板与旋转板之间安装有用于控制旋转板翻转的翻转装置，所述行走装置上安装有用于控制过滤板升降的升降装置，所述污水处理池上安装有用于控制压滤挡板运动的运动装置；此时过滤板、旋转板、压滤挡板和污水处理池侧壁把浮泥渣围起来，启动升降装置使过滤板和旋转板上升，从而对浮泥渣进行压滤，当压滤完成后，启动运动装置使压滤挡板向外运动，启动升降装置使过滤板和旋转板上升到污水处理池的上方，从而对压滤后的浮泥渣进行收集。
权利要求书

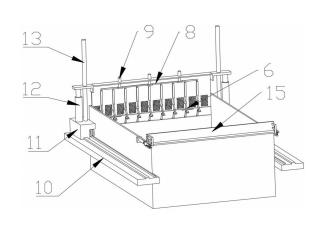

1.一种基于污水处理后泥渣收集装置，其特征在于，包括竖直设置的过滤板(1)、压滤挡板(3)和设置在污水处理池两侧的行走装置，所述过滤板(1)的底部铰接有旋转板(2)，所述过滤板(1)与旋转板(2)之间安装有用于控制旋转板(2)翻转的翻转装置，所述行走装置上安装有用于控制过滤板(1)升降的升降装置，所述污水处理池上安装有用于控制压滤挡板(3)运动的运动装置。
2.根据权利要求1所述的基于污水处理后泥渣收集装置，其特征在于，所述翻转装置包括多个铰接在旋转板(2)底部的L形连杆(4)，所述L形连杆(4)的另一端铰接有伸缩连杆(5)和连接杆(6)，所述伸缩连杆(5)的另一端铰接在过滤板(1)的底部，所述连接杆(6)的另一端铰接有滑动杆(7)，所述滑动杆(7)与过滤板(1)滑动连接，所述翻转装置还包括用于控制所有滑动杆(7)同步升降的驱动部件。
3.根据权利要求2所述的基于污水处理后泥渣收集装置，其特征在于，所述驱动部件包括连接所有滑动杆(7)的升降杆(8)和第一电动伸缩杆(9)，所述第一电动伸缩杆(9)的固定端与过滤板(1)连接，所述第一电动伸缩杆(9)的移动端与升降杆(8)连接。
4.根据权利要求1所述的基于污水处理后泥渣收集装置，其特征在于，所述行走装置包括导轨(10)，所述导轨(10)上安装有行走座(11)，所述升降装置安装在行走座(11)上。
5.根据权利要求1所述的基于污水处理后泥渣收集装置，其特征在于，所述升降装置包括安装在行走装置移动端的液压杆(12)和导杆(13)，所述液压杆(12)的另一端与过滤板(1)连接，所述导杆(13)与过滤板(1)滑动连接。
6.根据权利要求2所述的基于污水处理后泥渣收集装置，其特征在于，所述压滤挡板(3)靠近过滤板(1)的一边上开设有与过滤板(1)上凸条相适配的槽口。
7.根据权利要求1-5任一项所述的基于污水处理后泥渣收集装置，其特征在于，所述运动装置包括两个分别安装在污水处理池两侧的第二电动伸缩杆(14)，所述第二电动伸缩杆(14)的移动端与压滤挡板(3)连接，所述压滤挡板(3)滑动安装在污水处理池上。
8.根据权利要求7所述的基于污水处理后泥渣收集装置，其特征在于，所述压滤挡板(3)的上表面上安装有用于把泥渣推下的推板(15)，所述推板(15)上安装有用于控制推板(15)相对于压滤挡板(3)运动的运动机构。
9.根据权利要求8所述的基于污水处理后泥渣收集装置，其特征在于，所述推板(15)滑动安装在压滤挡板(3)上，所述运动机构包括两个分别转动安装在压滤挡板(3)两端上的齿轮(16)，所述齿轮(16)上啮合有两个相平行的齿条(17)，其中一个齿条(17)固定安装在推板(15)上，另一个所述齿条(17)固定安装在污水处理池上。
10.根据权利要求8所述的基于污水处理后泥渣收集装置，其特征在于，所述污水处理池的侧面上设置有用于收集泥渣的收集箱(18)。
发明内容
本发明的目的在于提供一种基于污水处理后泥渣收集装置，旨在解决现有技术中的污水处理池浮泥残渣收集装置通常把浮泥渣捞出后再进行压滤，因此步骤繁琐，耗费时间很长的问题。
为实现上述目的，本发明采用如下技术方案：所述基于污水处理后泥渣收集装置，包括竖直设置的过滤板、压滤挡板和设置在污水处理池两侧的行走装置，所述过滤板的底部铰接有旋转板，所述过滤板与旋转板之间安装有用于控制旋转板翻转的翻转装置，所述行走装置上安装有用于控制过滤板升降的升降装置，所述污水处理池上安装有用于控制压滤挡板运动的运动装置。
为了使得本发明具有控制旋转板翻转的功能，本发明的进一步的技术方案为，所述翻转装置包括多个铰接在旋转板底部的L形连杆，所述L形连杆的另一端铰接有伸缩连杆和连接杆，所述伸缩连杆的另一端铰接在过滤板的底部，所述连接杆的另一端铰接有滑动杆，所述滑动杆与过滤板滑动连接，所述翻转装置还包括用于控制所有滑动杆同步升降的驱动部件。
本发明的进一步的技术方案为，所述驱动部件包括连接所有滑动杆的升降杆和第一电动伸缩杆，所述第一电动伸缩杆的固定端与过滤板连接，所述第一电动伸缩杆的移动端与升降杆连接。
为了使得本发明具有控制压滤挡板水平运动的作用，本发明的进一步的技术方案为，所述行走装置包括导轨，所述导轨上安装有行走座，所述升降装置安装在行走座上。
为了使得本发明具有控制过滤板升降的功能，本发明的进一步的技术方案为，所述升降装置包括安装在行走装置移动端的液压杆和导杆，所述液压杆的另一端与过滤板连接，所述导杆与过滤板滑动连接。
本发明的进一步的技术方案为，所述压滤挡板靠近过滤板的一边上开设有与过滤板上凸条相适配的槽口。
为了使得本发明具有控制压滤挡板运动的作用，本发明的进一步的技术方案为，所述运动装置包括两个分别安装在污水处理池两侧的第二电动伸缩杆，所述第二电动伸缩杆的移动端与压滤挡板连接，所述压滤挡板滑动安装在污水处理池上。
为了使得本发明具有方便把泥渣推出的作用，本发明的进一步的技术方案为，所述压滤挡板的上表面上安装有用于把泥渣推下的推板，所述推板上安装有用于控制推板相对于压滤挡板运动的运动机构。
本发明的进一步的技术方案为，所述推板滑动安装在压滤挡板上，所述运动机构包括两个分别转动安装在压滤挡板两端上的齿轮，所述齿轮上啮合有两个相平行的齿条，其中一个齿条固定安装在推板上，另一个所述齿条固定安装在污水处理池上。
本发明的进一步的技术方案为，所述污水处理池的侧面上设置有用于收集泥渣的收集箱。
本发明的有益效果是：
1、本发明使用时，启动升降装置使过滤板贴着污水处理池的一面侧下降，当水面到过滤板的中部时，升降装置停止运行，再启动翻转装置使旋转板翻转到与过滤板垂直，然后启动行走装置把污水处理池水面上的浮泥渣收集到污水处理池的一边，当旋转板接触到污水处理池的另一面侧时，行走装置停止运行，此时过滤板、旋转板、压滤挡板和污水处理池侧壁把浮泥渣围起来，启动升降装置使过滤板和旋转板上升，从而对浮泥渣进行压滤，当压滤完成后，启动运动装置使压滤挡板向外运动，启动升降装置使过滤板和旋转板上升到污水处理池的上方，从而对压滤后的浮泥渣进行收集。
2、本发明使用时，当完成压滤，过滤板和旋转板上升到污水处理池的上方后，再启动运动装置使压滤挡板运动到旋转板正下方，启动第一电动伸缩杆使升降杆下降，从而使连接杆和L形连杆运动，从而使旋转板翻转，由于连接杆和L形连杆相对于过滤板和旋转板旋转，从而使避免压成块的浮泥渣粘在过滤板和旋转板上掉不下来，因此方便排出压滤后的污泥块。
3、本发明使用时，当污泥块掉落到压滤挡板上后，启动第二电动伸缩杆使压滤挡板向外运动，同时压滤挡板上的齿轮在安装在污水处理池上的齿条的作用下自转，从而使另一个齿条带着推板相对于压滤挡板运动，从而使污泥块和残渣刮到收集箱内，因此方便把污泥块收集在一起。
（发明人：马林;梁相欢;冯宇飞;李雅婷;赵春艳;蔡诗慧;于绘娟;徐志华）
