公布日：2022.11.01
申请日：2022.06.09
分类号：C02F9/04(2006.01)I;C02F1/76(2006.01)I;B01F27/96(2022.01)I;B01F35/71(2022.01)I;B01D33/15(2006.01)I
摘要
本发明公开了一种可提高次氯酸钙与废水反应效率的综合处理设备，包括处理罐，所述处理罐的底部设置有底座，所述处理罐的上方设置有储液罐，所述储液罐的底部设置有四组支撑座，且支撑座和处理罐的顶部相互连接，所述处理罐内腔顶部的边缘处设置有分液环，所述处理罐顶部的边缘处均匀设置有四组导液管。本发明通过将次氯酸钙溶液输送到分液环内，然后使得次氯酸钙溶液在处理罐内腔顶部从多组的通孔上边缘处均匀的落下，有效避免次氯酸钙溶液从单个料口直接的倒入到处理罐内，防止料口下方堆积较多的次氯酸钙溶液，随后通过转动的搅拌叶组件使得次氯酸钙溶液和废水混合更加充分，提高了次氯酸钙溶液对废水的化学处理效率。
权利要求书

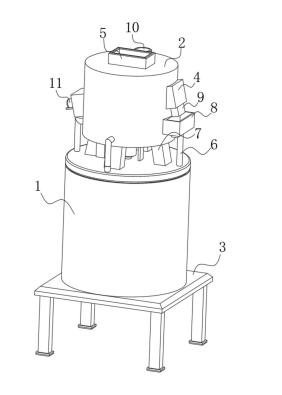

1.一种可提高次氯酸钙与废水反应效率的综合处理设备，包括处理罐(1)，其特征在于，所述处理罐(1)的底部设置有底座(3)，所述处理罐(1)的上方设置有储液罐(2)，所述储液罐(2)的底部设置有四组支撑座(7)，且支撑座(7)和处理罐(1)的顶部相互连接，所述处理罐(1)内腔顶部的边缘处设置有分液环(15)，所述处理罐(1)顶部的边缘处均匀设置有四组导液管(6)，所述导液管(6)的一端和分液环(15)相互连通，且导液管(6)的另一端和储液罐(2)的内腔相互连通，所述储液罐(2)的内腔设置有废水过滤机构。
2.根据权利要求1所述的可提高次氯酸钙与废水反应效率的综合处理设备，其特征在于，所述废水过滤机构包括输送仓(4)、设置于所述储液罐(2)内腔的两侧，且输送仓(4)的两端延伸至储液罐(2)的外部，所述输送仓(4)内腔的两侧设置有转动轴(20)，且转动轴(20)的一端延伸至输送仓(4)的外部，所述输送仓(4)表面的一侧设置有第一电机(11)，且第一电机(11)的输出端和转动轴(20)位于输送仓(4)外部的一端相互连接，所述转动轴(20)的外侧壁套设有螺旋叶片(21)，所述输送仓(4)位于储液罐(2)内腔的底部设置有过滤网板(22)，所述输送仓(4)底部过滤网板(22)的下方设置有废水收集仓(18)，所述废水收集仓(18)底部的一侧设置有导流管道(16)，且导流管道(16)的一端延伸至处理罐(1)的内腔。
3.根据权利要求2所述的可提高次氯酸钙与废水反应效率的综合处理设备，其特征在于，所述输送仓(4)位于储液罐(2)内腔的顶部设置有废水入液管道(5)，且废水入液管道(5)一端延伸至储液罐(2)的顶部。
4.根据权利要求2所述的可提高次氯酸钙与废水反应效率的综合处理设备，其特征在于，所述输送仓(4)位于储液罐(2)外部一端的底部设置有下料口(9)，所述储液罐(2)表面一侧下料口(9)的下方设置有收集仓(8)。
5.根据权利要求1所述的可提高次氯酸钙与废水反应效率的综合处理设备，其特征在于，所述处理罐(1)的顶部设置有第二电机(17)，所述第二电机(17)的输出端设置有转动杆(12)，且转动杆(12)延伸至处理罐(1)的内腔，所述转动杆(12)位于处理罐(1)内腔的外侧壁套设有搅拌叶组件(13)。
6.根据权利要求1所述的可提高次氯酸钙与废水反应效率的综合处理设备，其特征在于，所述处理罐(1)的底部设置有排液口(14)，且排液口(14)延伸至底座(3)的底部，所述排液口(14)表面的一侧设置有阀门(19)。
7.根据权利要求1所述的可提高次氯酸钙与废水反应效率的综合处理设备，其特征在于，所述储液罐(2)顶部的一端设置有注液口(10)，且注液口(10)和储液罐(2)的内腔相互连通。
8.根据权利要求1所述的可提高次氯酸钙与废水反应效率的综合处理设备，其特征在于，所述分液环(15)的底部开设有多组通孔(23)，且通孔(23)和分液环(15)的内腔相互连通。
9.根据权利要求1所述的可提高次氯酸钙与废水反应效率的综合处理设备，其特征在于，所述底座(3)底部的四角处皆设置有支撑腿，且支撑腿的底部设置有橡胶防滑垫。
10.如权利要求1-9任一项所述的一种可提高次氯酸钙与废水反应效率的综合处理设备的工作原理，其特征在于，包括如下步骤：步骤一，通过往废水入液管道(5)内倒入废水，随后通过输送仓(4)上的过滤网板(22)对废水中的杂质颗粒进行过滤，然后过滤后的废水落入到废水收集仓(18)内，并通过导流管道(16)输送到处理罐(1)内腔；步骤二，通过注液口(10)将次氯酸钙溶液倒入到储液罐(2)内，然后通过四组导液管(6)使得储液罐(2)内的次氯酸钙溶液输送到分液环(15)内；步骤三，通过启动第二电机(17)来带动转动杆(12)上的搅拌叶组件(13)转动对处理罐(1)内的废水进行搅拌，同时位于分液环(15)内的次氯酸钙溶液会通过多组的通孔(23)从处理罐(1)内腔顶部的边缘处均匀的落下，然后通过转动的搅拌叶组件(13)使得次氯酸钙溶液和废水混合更加充分，提高了次氯酸钙溶液对废水的化学处理效率；步骤四，当次氯酸钙溶液和废水混合完成后，通过开启阀门(19)可使得处理罐(1)内的废水通过排液口(14)排出；步骤五，通过启动第一电机(11)可带动转动轴(20)进行转动，随后使得转动轴(20)上的螺旋叶片(21)转动，然后可对过滤网板(22)过滤在输送仓(4)内的杂质等颗粒进行移动处理，然后通过下料口(9)排出到收集仓(8)内进行收集，然后便于操作人员集中处理。
发明内容
本发明提供一种可提高次氯酸钙与废水反应效率的综合处理设备，解决了目前的处理设备在针对次氯酸钙与废水反应效率上效果较差，大都直接将次氯酸钙溶液从单个料口直接的倒入到处理罐内，使得料口下方堆积较多的次氯酸钙溶液，这样导致和废水的混合效果较差，使得次氯酸钙溶液对废水的化学处理效率较低，同时目前的处理设备大都只能对废水和次氯酸钙溶液进行化学处理，而在废水和次氯酸钙溶液处理之前要额外设备对废水进行过滤处理，这导致对废水处理需要多个设备，较为占用空间，且转移搬运或使用时都较为不便，都在实用性较差的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：
本发明为一种可提高次氯酸钙与废水反应效率的综合处理设备，包括处理罐，所述处理罐的底部设置有底座，所述处理罐的上方设置有储液罐，所述储液罐的底部设置有四组支撑座，且支撑座和处理罐的顶部相互连接，所述处理罐内腔顶部的边缘处设置有分液环，所述处理罐顶部的边缘处均匀设置有四组导液管，所述导液管的一端和分液环相互连通，且导液管的另一端和储液罐的内腔相互连通，所述储液罐的内腔设置有废水过滤机构。
在上述的可提高次氯酸钙与废水反应效率的综合处理设备中，所述废水过滤机构包括输送仓、设置于所述储液罐内腔的两侧，且输送仓的两端延伸至储液罐的外部，所述输送仓内腔的两侧设置有转动轴，且转动轴的一端延伸至输送仓的外部，所述输送仓表面的一侧设置有第一电机，且第一电机的输出端和转动轴位于输送仓外部的一端相互连接，所述转动轴的外侧壁套设有螺旋叶片，所述输送仓位于储液罐内腔的底部设置有过滤网板，所述输送仓底部过滤网板的下方设置有废水收集仓，所述废水收集仓底部的一侧设置有导流管道，且导流管道的一端延伸至处理罐的内腔。
在上述的可提高次氯酸钙与废水反应效率的综合处理设备中，所述输送仓位于储液罐内腔的顶部设置有废水入液管道，且废水入液管道一端延伸至储液罐的顶部。
在上述的可提高次氯酸钙与废水反应效率的综合处理设备中，所述输送仓位于储液罐外部一端的底部设置有下料口，所述储液罐表面一侧下料口的下方设置有收集仓。
在上述的可提高次氯酸钙与废水反应效率的综合处理设备中，所述处理罐的顶部设置有第二电机，所述第二电机的输出端设置有转动杆，且转动杆延伸至处理罐的内腔，所述转动杆位于处理罐内腔的外侧壁套设有搅拌叶组件。
在上述的可提高次氯酸钙与废水反应效率的综合处理设备中，所述处理罐的底部设置有排液口，且排液口延伸至底座的底部，所述排液口表面的一侧设置有阀门。
在上述的可提高次氯酸钙与废水反应效率的综合处理设备中，所述储液罐顶部的一端设置有注液口，且注液口和储液罐的内腔相互连通。
在上述的可提高次氯酸钙与废水反应效率的综合处理设备中，所述分液环的底部开设有多组通孔，且通孔和分液环的内腔相互连通。
在上述的可提高次氯酸钙与废水反应效率的综合处理设备中，所述底座底部的四角处皆设置有支撑腿，且支撑腿的底部设置有橡胶防滑垫。
一种可提高次氯酸钙与废水反应效率的综合处理设备的工作原理，其特征在于，包括如下步骤：
步骤一，通过往废水入液管道内倒入废水，随后通过输送仓上的过滤网板对废水中的杂质颗粒进行过滤，然后过滤后的废水落入到废水收集仓内，并通过导流管道输送到处理罐内腔；
步骤二，通过注液口将次氯酸钙溶液倒入到储液罐内，然后通过四组导液管使得储液罐内的次氯酸钙溶液输送到分液环内；
步骤三，通过启动第二电机来带动转动杆上的搅拌叶组件转动对处理罐内的废水进行搅拌，同时位于分液环内的次氯酸钙溶液会通过多组的通孔从处理罐内腔顶部的边缘处均匀的落下，然后通过转动的搅拌叶组件使得次氯酸钙溶液和废水混合更加充分，提高了次氯酸钙溶液对废水的化学处理效率；
步骤四，当次氯酸钙溶液和废水混合完成后，通过开启阀门可使得处理罐内的废水通过排液口排出；
步骤五，通过启动第一电机可带动转动轴进行转动，随后使得转动轴上的螺旋叶片转动，然后可对过滤网板过滤在输送仓内的杂质等颗粒进行移动处理，然后通过下料口排出到收集仓内进行收集，然后便于操作人员集中处理。
本发明具有以下有益效果：
1、通过将次氯酸钙溶液输送到分液环内，然后使得次氯酸钙溶液在处理罐内腔顶部从多组的通孔上边缘处均匀的落下，有效避免次氯酸钙溶液从单个料口直接的倒入到处理罐内，防止料口下方堆积较多的次氯酸钙溶液，随后通过转动的搅拌叶组件使得次氯酸钙溶液和废水混合更加充分，提高了次氯酸钙溶液对废水的化学处理效率，进一步提高该设备的工作效率。
2、通过启动第一电机可带动转动轴进行转动，可对过滤网板过滤在输送仓内的杂质等颗粒进行移动处理，然后通过下料口排出到收集仓内进行收集，然后便于操作人员集中处理，大大的减小了操作人员的劳动强度，同时可将过滤的设备与该设备组合，从而可减小空间占有，且便于搬运转移，进一步提高该设备的实用性。
（发明人：胡卫国;潘励伟;方艳;王韬哲）
