高新大型农村污水处理装置

发布时间:2023-7-14 11:28:56  中国污水处理工程网

公布日:2022.07.05

申请日:2022.03.07

分类号:B01D29/03(2006.01)I;B01D29/60(2006.01)I;B01D29/96(2006.01)I;B01D29/90(2006.01)I

摘要

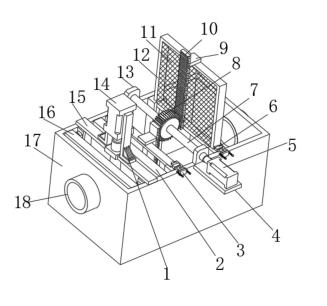

本发明涉及污水处理设备技术领域,尤其是一种大型农村污水处理设备,包括污水箱,所述污水箱的内部及其上方均设有活动框体,两个所述活动框体错位设置并在竖直方向平行排列,所述污水箱内部两个对称侧面均通过螺钉安装有四个凹型滑道,四个所述凹型滑道分别位于两个活动框体的两侧,两个所述活动框体的两端分部延伸至四个凹型滑道的内部。本发明通过设置两个活动框体,通过两个滤网使用机械外力轮流交替更换,提升了操作的便捷性,节省工作所需的时间,进而提了滤网对污水处理的效率。


权利要求书

1.一种大型农村污水处理设备,包括污水箱(17),其特征在于,所述污水箱(17)的内部及其上方均设有活动框体(12),两个所述活动框体(12)错位设置并在竖直方向平行排列,所述污水箱(17)内部两个对称侧面均通过螺钉安装有四个凹型滑道(19),四个所述凹型滑道(19)分别位于两个活动框体(12)的两侧,两个所述活动框体(12)的两端分部延伸至四个凹型滑道(19)的内部,所述活动框体(12)的底部与污水箱(17)的内部底面接触,两个所述活动框体(12)的均通过螺钉安装有匹配设置的滤网(11),两个所述活动框体(12)的顶部均通过螺钉安装有连接板(9),两个所述连接板(9)的位置水平对应,两个所述连接板(9)位置对应的一端均通过螺钉安装有齿条(10),两个所述齿条(10)的底部均与两个连接板(9)的底部处于同一水平面,两个所述齿条(10)设置设有驱动机构,所述驱动机构包括第一轴承座(13),两个所述第一轴承座(13)的底端均通过螺钉安装在污水箱(17)顶部,两个所述第一轴承座(13)位于活动框体(12)的两侧,两个所述第一轴承座(13)的内圈之间紧配插接有转动轴(7),所述转动轴(7)的表面固定套设有齿轮(8),所述齿轮(8)和两个齿条(10)啮合连接,所述转动轴(7)的一端通过联轴器安装有第一驱动电机(5),所述第一驱动电机(5)的外壳通过螺钉安装有电机安装座(4),所述电机安装座(4)的一端通过螺钉安装在污水箱(17)的外部,两个所述活动框体(12)和两个凹型滑道(19)之间通过定位机构连接,所述定位机构包括插孔(30)、凹型安装件(6)和金属块(34),所述插孔(30)开设在活动框体(12)的底端,所述凹型安装件(6)的两端通过螺钉安装在污水箱(17)的顶部,所述金属块(34)的底端粘接在污水箱(17)的外部,所述插孔(30)、金属块(34)和凹型安装件(6)在水平方向上位置对应,所述凹型安装件(6)的内部滑动插接有活动块(32),所述活动块(32)的一端通过螺钉安装有凸块(31),所述凸块(31)的一端滑动插接在插孔(30)的内部,所述活动块(32)的另一端通过螺钉安装有连接杆(33),所述连接杆(33)的一端贯穿金属块(34)的侧面,所述金属块(34)的侧面吸附有电磁铁(3),所述连接杆(33)的一端粘接在电磁铁(3)的侧面,所述电磁铁(3)的两端和金属块(34)的两端之间通过弹性机构连接,所述污水箱(17)的内部设有封堵机构,所述封堵机构包括堵板(16),所述堵板(16)的侧面粘接有密封橡胶垫(23),所述密封橡胶垫(23)的侧面与污水箱(17)的进水口接触,所述堵板(16)和滤网(11)平行设置,所述堵板(16)的一侧设有第三轴承座(26)和第二轴承座(20),所述第三轴承座(26)通过螺钉安装在污水箱(17)的内部底面,所述第二轴承座(20)位于第三轴承座(26)的上方,所述第三轴承座(26)和第二轴承座(20)的位置对应,所述第三轴承座(26)和第二轴承座(20)的内圈之间紧配插接有丝杠(22),所述丝杠(22)的一端通过联轴器安装有第二驱动电机(14),所述第二轴承座(20)的两端均通过螺钉安装有连接板(15),两个所述连接板(15)的一端通过螺钉安装在污水箱(17)的顶部,所述第二驱动电机(14)的外壳通过螺钉安装有电机安装板(1),所述电机安装板(1)通过螺钉安装在连接板(15)的顶部,所述丝杠(22)的表面螺纹套设有螺管(25),所述螺管(25)的侧面通过螺钉安装有连接块(27),所述连接块(27)的一端通过螺钉安装在堵板(16)的侧面,所述堵板(16)和两个连接板(15)之间设有限位机构。

2.根据权利要求1所述的一种大型农村污水处理设备,其特征在于,所述弹性机构包括第一安装板(35)和第二安装板(36),所述第一安装板(35)和第二安装板(36)的一端通过螺钉分别安装在电磁铁(3)和金属块(34)的侧面,所述第一安装板(35)和第二安装板(36)的位置对应,所述第一安装板(35)的侧面通过螺钉安装有固定杆(39),所述固定杆(39)的一端贯穿第二安装板(36)的侧面并延伸至其一侧,所述固定杆(39)的表面套设有压力弹簧(38),所述压力弹簧(38)的两端通过螺钉分别安装在第一安装板(35)和第二安装板(36)的侧面。

3.根据权利要求2所述的一种大型农村污水处理设备,其特征在于,所述固定杆(39)的一端通过螺钉安装有挡板(37),所述固定杆(39)的表面套设有拉伸弹簧(21),所述拉伸弹簧(21)的两端通过螺钉分别安装在挡板(37)和第二安装板(36)的表面。

4.根据权利要求1所述的一种大型农村污水处理设备,其特征在于,所述污水箱(17)的内部通过螺钉安装有匹配设置的固定框体(2),所述固定框体(2)的内部通过螺钉安装有多个挡条(29),多个所述挡条(29)呈竖直状排列,所述固定框体(2)位于丝杠(22)和滤网(11)之间。

5.根据权利要求4所述的一种大型农村污水处理设备,其特征在于,所述挡条(29)至少设有六个,六个所述挡条(29)等距排列,所述挡条(29)呈倾斜状。

6.根据权利要求1所述的一种大型农村污水处理设备,其特征在于,所述限位机构包括长条板(24),所述长条板(24)的一端通过螺钉安装在连接板(15)的底部,所述长条板(24)的长度和堵板(16)的高度相同,所述长条板(24)和堵板(16)平行设置,所述长条板(24)的侧面通过螺钉安装有多个万向滚珠(28)。

7.根据权利要求6所述的一种大型农村污水处理设备,其特征在于,所述万向滚珠(28)至少设有五个,五个所述万向滚珠(28)等距排列。

8.根据权利要求1所述的一种大型农村污水处理设备,其特征在于,所述污水箱(17)的两端均贯穿安装有污水管道(18),其中一个所述污水管道(18)对的端部与密封橡胶垫(23)的侧面接触。

9.根据权利要求1所述的一种大型农村污水处理设备,其特征在于,两个所述齿条(10)的顶端均延伸至两个连接板(9)的上方,两个所述齿条(10)的长度相同。10.根据权利要求1所述的一种大型农村污水处理设备,其特征在于,所述第一驱动电机(5)、第二驱动电机(14)和电磁铁(3)均通过导线与PLC控制器连接。

发明内容

本发明的目的是为了解决现有技术中存在的缺点,而提出的一种大型农村污水处理设备。

为达到以上目的,本发明采用的技术方案为:一种大型农村污水处理设备,包括污水箱,所述污水箱的内部及其上方均设有活动框体,两个所述活动框体错位设置并在竖直方向平行排列,所述污水箱内部两个对称侧面均通过螺钉安装有四个凹型滑道,四个所述凹型滑道分别位于两个活动框体的两侧,两个所述活动框体的两端分部延伸至四个凹型滑道的内部,所述活动框体的底部与污水箱的内部底面接触,两个所述活动框体的均通过螺钉安装有匹配设置的滤网,两个所述活动框体的顶部均通过螺钉安装有连接板,两个所述连接板的位置水平对应,两个所述连接板位置对应的一端均通过螺钉安装有齿条,两个所述齿条的底部均与两个连接板的底部处于同一水平面,两个所述齿条设置设有驱动机构,所述驱动机构包括第一轴承座,两个所述第一轴承座的底端均通过螺钉安装在污水箱顶部,两个所述第一轴承座位于活动框体的两侧,两个所述第一轴承座的内圈之间紧配插接有转动轴,所述转动轴的表面固定套设有齿轮,所述齿轮和两个齿条啮合连接,所述转动轴的一端通过联轴器安装有第一驱动电机,所述第一驱动电机的外壳通过螺钉安装有电机安装座,所述电机安装座的一端通过螺钉安装在污水箱的外部,两个所述活动框体和两个凹型滑道之间通过定位机构连接,所述定位机构包括插孔、凹型安装件和金属块,所述插孔开设在活动框体的底端,所述凹型安装件的两端通过螺钉安装在污水箱的顶部,所述金属块的底端粘接在污水箱的外部,所述插孔、金属块和凹型安装件在水平方向上位置对应,所述凹型安装件的内部滑动插接有活动块,所述活动块的一端通过螺钉安装有凸块,所述凸块的一端滑动插接在插孔的内部,所述活动块的另一端通过螺钉安装有连接杆,所述连接杆的一端贯穿金属块的侧面,所述金属块的侧面吸附有电磁铁,所述连接杆的一端粘接在电磁铁的侧面,所述电磁铁的两端和金属块的两端之间通过弹性机构连接,所述污水箱的内部设有封堵机构,所述封堵机构包括堵板,所述堵板的侧面粘接有密封橡胶垫,所述密封橡胶垫的侧面与污水箱的进水口接触,所述堵板和滤网平行设置,所述堵板的一侧设有第三轴承座和第二轴承座,所述第三轴承座通过螺钉安装在污水箱的内部底面,所述第二轴承座位于第三轴承座的上方,所述第三轴承座和第二轴承座的位置对应,所述第三轴承座和第二轴承座的内圈之间紧配插接有丝杠,所述丝杠的一端通过联轴器安装有第二驱动电机,所述第二轴承座的两端均通过螺钉安装有连接板,两个所述连接板的一端通过螺钉安装在污水箱的顶部,所述第二驱动电机的外壳通过螺钉安装有电机安装板,所述电机安装板通过螺钉安装在连接板的顶部,所述丝杠的表面螺纹套设有螺管,所述螺管的侧面通过螺钉安装有连接块,所述连接块的一端通过螺钉安装在堵板的侧面,所述堵板和两个连接板之间设有限位机构。

优选的,所述弹性机构包括第一安装板和第二安装板,所述第一安装板和第二安装板的一端通过螺钉分别安装在电磁铁和金属块的侧面,所述第一安装板和第二安装板的位置对应,所述第一安装板的侧面通过螺钉安装有固定杆,所述固定杆的一端贯穿第二安装板的侧面并延伸至其一侧,所述固定杆的表面套设有压力弹簧,所述压力弹簧的两端通过螺钉分别安装在第一安装板和第二安装板的侧面。

优选的,所述固定杆的一端通过螺钉安装有挡板,所述固定杆的表面套设有拉伸弹簧,所述拉伸弹簧的两端通过螺钉分别安装在挡板和第二安装板的表面。

优选的,所述污水箱的内部通过螺钉安装有匹配设置的固定框体,所述固定框体的内部通过螺钉安装有多个挡条,多个所述挡条呈竖直状排列,所述固定框体位于丝杠和滤网之间。

优选的,所述挡条至少设有六个,六个所述挡条等距排列,所述挡条呈倾斜状。

优选的,所述限位机构包括长条板,所述长条板的一端通过螺钉安装在连接板的底部,所述长条板的长度和堵板的高度相同,所述长条板和堵板平行设置,所述长条板的侧面通过螺钉安装有多个万向滚珠。

优选的,所述万向滚珠至少设有五个,五个所述万向滚珠等距排列。

优选的,所述污水箱的两端均贯穿安装有污水管道,其中一个所述污水管道对的端部与密封橡胶垫的侧面接触。

优选的,两个所述齿条的顶端均延伸至两个连接板的上方,两个所述齿条的长度相同。

优选的,所述第一驱动电机、第二驱动电机和电磁铁均通过导线与PLC控制器连接。

与现有技术相比,本发明具有以下有益效果:本发明通过设置两个活动框体,两个滤网安装在两个活动框体的内部,其中一个活动框体安放在污水箱内对污水进行处理,而另一个活动框体位于污水箱的上方,处于备用状态,在需要更换滤网时,只需通过驱动机构带动两个齿条,两个齿条带动两个活动框体在竖直方向进行上下移动,使得污水中的滤网移动至污水箱的上方,同时将备用状态的滤网安放在污水箱中,相对于人力更换滤网,该方式通过两个滤网使用机械外力轮流交替更换,提升了操作的便捷性,节省工作所需的时间,进而提了滤网对污水处理的效率;本发明进一步在污水箱的进水口处设置封堵机构,封堵机构用于在更换滤网过程中封堵进水口,避免未处理的污水在滤网更换过程中从污水箱流出,提升了滤网对污水处理的效率。

(发明人:邹希坚;高青;高晓东)
