公布日：2022.07.29
申请日：2022.06.23
分类号：B01D25/21(2006.01)I;B01D25/28(2006.01)I;B01D25/30(2006.01)I;B01D35/14(2006.01)I
摘要
本发明的一种动态污水处理设备涉及环保技术领域，其考虑了污水中滤渣分布不均的问题，且克服了传统的从前往后的污水进入方式，使得污水在进行压滤时，能够根据各滤室的压滤效率动态的调整滤室的空间大小，创造性的解决了各滤室压滤效率不均而造成的压滤时间过长的问题，且提供了一种能够进行旋转压滤的滤板结构，针对滤渣可能会破损滤布的问题还专门设置了一保护滤布的结构，通过上述设置，使得本发明的污水处理设备能够进行高效、快速的污水处理，其不仅提高了处理效率还使得处理效果更好。
权利要求书

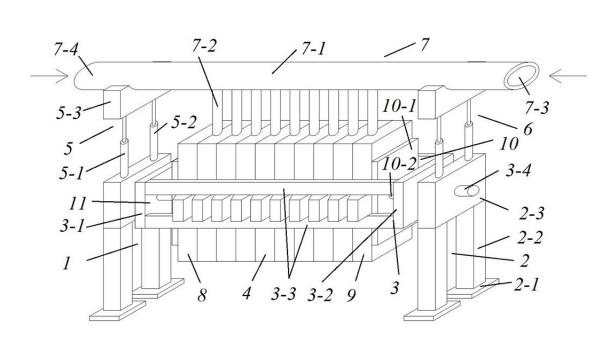

1.一种动态污水处理设备，其包括：左支撑架（1）、右支撑架（2）和旋转支撑架（3），所述旋转支撑架（3）转动设置于左支撑架（1）和右支撑架（2）内，且旋转支撑架（3）内由左支撑架（1）向右支撑架（2）的方向上依次设置有左滤封板（8）、压滤板（4）和右滤封板（9），且旋转支撑架（3）内设置有能够挤压所述左滤封板（8）、压滤板（4）和右滤封板（9）的左压紧组件（11）和右压紧组件（10），所述左滤封板（8）、压滤板（4）和右滤封板（9）的顶部连接有进料管组件（7），其特征在于：所述压滤板（4）包括滤框（4-1）、左挂耳（4-2）、右挂耳（4-3）、滑动滤板（4-6）和滤布（4-5），所述左挂耳（4-2）和右挂耳（4-3）设置于滤框（4-1）的两侧，左挂耳（4-2）和右挂耳（4-3）滑动设置于旋转支撑架（3）内，滑动滤板（4-6）滑动设置于滤框（4-1）内侧，滤布（4-5）固定设置于滑动滤板（4-6）的两侧，所述滑动滤板（4-6）内设置有水流通道（4-7），滤框（4-1）的顶部两侧设置有进液半圆孔（4-4），滤框底部中心处设置有出水孔（4-11），所述进液半圆孔（4-4）上设置有进液封堵半圆板（4-10），所述出水孔（4-11）上设置有出水封堵半圆板（4-12），所述滑动滤板（4-6）的两侧均设置有滑移驱动件（4-8），且在滑移驱动件（4-8）外侧均固定设置有抵接块（4-9），抵接块（4-9）上设置有与进液半圆孔（4-4）相适应的半圆孔，抵接块（4-9）固定设置于滤框（4-1）内侧，若干压滤板（4）抵紧后，由两个压滤板（4）和滤框（4-1）所包围的空间即为一个压滤室，位于同一个压滤室的滑移驱动件（4-8）相连，然后使得所有不同压滤室的滑移驱动件相连，从而使得所有压滤室内的空间动态变化能够适应各个压滤室内滤液的压滤效率，保证各个压滤室的压滤时间趋于同步；所述滑移驱动件（4-8）包括密封环（4-13）、流体一（4-14），所述流体一（4-14）封装于密封环（4-13）内，所述密封环为弹性的可膨胀或缩小的弹性膜，同个压滤室内的两滑移驱动件（4-8）通过线管一（4-15）相连，所有线管一（4-15）通过线管二（4-16）相连。
2.如权利要求1所述的一种动态污水处理设备，其特征在于：所述进液封堵半圆板（4-10）的上端通过铰接轴一（4-10-1）转动设置于滤框（4-1）上；所述出水封堵半圆板（4-12）的上端通过铰接轴二（4-12-1）转动设置于滤框（4-1）上。
3.如权利要求1所述的一种动态污水处理设备，其特征在于：所述进料管组件（7）包括主进料管（7-1）和分进料管（7-2），所述主进料管（7-1）的两侧分布设置有左进料口（7-4）和右进料口（7-3），所述分进料管（7-2）为若干根且固定设置于主进料管（7-1）的中部下侧，所述分进料管（7-2）的下端连接两所述进液半圆孔（4-4）形成的进液孔，污水从所述左进料口（7-4）和右进料口（7-3）进入，经过所述分进料管（7-2）后进入压滤室内。
4.如权利要求3所述的一种动态污水处理设备，其特征在于：在所有分进料管（7-2）上均设置有能控制流量大小的流量电磁阀，在线管一（4-15）或者压滤室内设置一压力传感器，在检测到某压滤室内压力变大时，使得此压滤室对应的分进料管上的电磁阀动作，调节进入此分进料管（7-2）的污水变少，从而能够动态的根据各压滤室内污水过滤的情况动态的分配进入各压滤室内的污水的多少。
5.如权利要求4所述的一种动态污水处理设备，其特征在于：所述旋转支撑架（3）包括左支撑板（3-1）、右支撑板（3-2）、支撑连杆（3-3）和支撑转轴（3-4），所述支撑连杆（3-3）设置于左支撑板（3-1）和右支撑板（3-2）之间，所述支撑连杆（3-3）为四根且对称设置于左支撑板（3-1）和右支撑板（3-2）的四个边角处，位于前侧的两根支撑连杆（3-3）和位于后侧的两根支撑连杆（3-3）分别形成用于布置压滤板（4）的前滑道和后滑道，所述支撑转轴（3-4）为两根，分别位于左支撑板（3-1）的左端和右支撑板（3-2）的右端，所述支撑转轴（3-4）分别穿过左支撑架（1）和右支撑架（2）转动设置于其上。
6.如权利要求5所述的一种动态污水处理设备，其特征在于：所述主进料管（7-1）的两端分别通过左料管升降支撑架（5）和右料管升降支撑架（6）进行支撑，所述左料管升降支撑架（5）固定设置于左支撑架（1）上，所述右料管升降支撑架（6）固定设置于右支撑架（2）上，所述左料管升降支撑架（5）和右料管升降支撑架（6）结构相同，均包括左升降缸（5-1）、右升降缸（5-2）和支撑顶块（5-3），所述左支撑架（1）和右支撑架（2）结构相同，均包括支撑顶板（2-3），所述左升降缸（5-1）、右升降缸（5-2）的底端固定于支撑顶板（2-3）上，顶端固定于所述支撑顶块（5-3），所述支撑顶块（5-3）上设置有用于卡设主进料管（7-1）的凹槽，所述左升降缸（5-1）和右升降缸（5-2）能够带动主进料管（7-1）进行升降，从而能够使得分进料管（7-2）与滤框（4-1）分离或结合。
7.如权利要求6所述的一种动态污水处理设备，其特征在于：滑移驱动件（4-8）的内侧固定设置有滤网保护膜（4-19），所述滤网保护膜（4-19）包括伸缩弹性膜（4-20）和流体二（4-21），所述流体二（4-21）密闭于伸缩弹性膜（4-20）内，且通过流体输送管（4-22）连接有泵（4-23），所述伸缩弹性膜（4-20）在泵（4-23）泵入流体二（4-21）时能够进行膨胀，从而能够覆盖滤布（4-5）。
8.如权利要求7所述的一种动态污水处理设备，其特征在于：滤框（4-1）的上侧也设置有出水孔（4-11），并在出水孔（4-11）处转动设置有出水封堵半圆板（4-12），在滤框（4-1）的下侧也设置有进液半圆孔（4-4），在进液半圆孔（4-4）处转动设置有进液封堵半圆板（4-10），在下侧的抵接块（4-9）处设置有与进液半圆孔（4-4）相适应的半圆孔。
9.如权利要求8所述的一种动态污水处理设备，其特征在于：在右支撑板（3-2）的外侧设置有锁定槽，在右支撑架（2）的支撑顶板（2-3）的内侧设置有电磁伸缩锁定销，在压滤时，锁定销伸出与锁定槽配合将旋转支撑架（3）锁定，在需要对旋转支撑架（3）转动时，锁定销缩回，使得旋转支撑架能够自由转动。
发明内容
为了克服现有污水分离设备的不足，本发明提供了一种技术方案，一种动态污水处理设备，其包括：左支撑架、右支撑架和旋转支撑架，所述旋转支撑架转动设置于左支撑架和右支撑架内，且旋转支撑架内由左支撑架向右支撑架的方向上依次设置有左滤封板、压滤板和右滤封板，且旋转支撑架内设置有能够挤压所述左滤封板、压滤板和右滤封板的左压紧组件和右压紧组件，所述左滤封板、压滤板和右滤封板的顶部连接有进料管组件，所述压滤板包括滤框、左挂耳、右挂耳、滑动滤板和滤布，所述左挂耳和右挂耳设置于滤框的两侧，左挂耳和右挂耳滑动设置于旋转支撑架内，滑动滤板滑动设置于滤框内侧，滤布固定设置于滑动滤板的两侧，所述滑动滤板内设置有水流通道，滤框的顶部两侧设置有进液半圆孔，滤框底部中心处设置有出水孔，所述进液半圆孔上设置有进液封堵半圆板，所述出水孔上设置有出水封堵半圆板，所述滑动滤板的两侧均设置有滑移驱动件，且在滑移驱动件外侧均固定设置有抵接块，抵接块上设置有与进液半圆孔相适应的半圆孔，抵接块固定设置于滤框内侧，若干压滤板抵紧后，由两个压滤板和滤框所包围的空间即为一个压滤室，位于同一个压滤室的滑移驱动件相连，然后使得所有不同压滤室的滑移驱动件相连，从而使得所有滤室内的空间动态变化能够适应各个滤室内滤液的压滤效率，保证各个滤室的压滤时间趋于同步。
优选地，所述滑移驱动件包括密封环、流体一，所述流体一封装于密封环内，所述密封环为弹性的可膨胀或缩小的弹性膜，同个压滤室内的两滑移驱动件通过线管一相连，所有线管一通过线管二相连。
优选地，所述进液封堵半圆板的上端通过铰接轴一转动设置于滤框上；所述出水封堵半圆板的上端通过铰接轴二转动设置于滤框上。
优选地，所述进料管组件包括主进料管和分进料管，所述主进料管的两侧分布设置有左进料口和右进料口，所述分进料管为若干根且固定设置于主进料管的中部下侧，所述分进料管的下端连接两所述进液半圆孔形成的进液孔，污水从所述左进料口和右进料口进入，经过所述分进料管后进入压滤室内。
优选地，在所有分进料管上均设置有能控制流量大小的流量电磁阀，在线管一或者压滤室内设置一压力传感器，在检测到某滤室内压力变大时，使得此滤室对应的分进料管上的电磁阀动作，调节进入此分进料管的污水变少，从而能够动态的根据各滤室内污水过滤的情况动态的分配进入各滤室内的污水的多少。
优选地，所述旋转支撑架包括左支撑板、右支撑板、支撑连杆和支撑转轴，所述支撑连杆设置于左支撑板和右支撑板之间，所述支撑连杆为四根且对称设置于左支撑板和右支撑板的四个边角处，位于前侧的两根支撑连杆和位于后侧的两根支撑连杆分别形成用于布置压滤板的前滑道和后滑道，所述支撑转轴为两根，分别位于左支撑板的左端和右支撑板的右端，所述支撑转轴分别穿过左支撑架和右支撑架转动设置于其上。
优选地，所述主进料管的两端分别通过左料管升降支撑架和右料管升降支撑架进行支撑，所述左料管升降支撑架固定设置于左支撑架上，所述右料管升降支撑架固定设置于右支撑架上，所述左料管升降支撑架和右料管升降支撑架结构相同，均包括左升降缸、右升降缸和支撑顶块，所述左支撑架和右支撑架结构相同，均包括支撑顶板，所述左升降缸、右升降缸的底端固定于支撑顶板上，顶端固定于所述支撑顶块，所述支撑顶块上设置有用于卡设主进料管的凹槽，所述左升降缸和右升降缸能够带动主进料管进行升降，从而能够使得分进料管与滤框分离或结合。
优选地，滑移驱动件的内侧固定设置有滤网保护膜，所述滤网保护膜包括伸缩弹性膜和流体二，所述流体二密闭于伸缩弹性膜内，且通过流体输送管连接有泵，所述伸缩弹性膜在泵泵入流体二时能够进行膨胀，从而能够覆盖滤布。
优选地，滤框的上侧也设置有出水孔，并在出水孔处转动设置有出水封堵半圆板，在滤框的下侧也设置有进液半圆孔，在进液半圆孔处转动设置有进液封堵半圆板，在下侧的抵接块处设置有与进液半圆孔相适应的半圆孔。
优选地，在右支撑板的外侧设置有锁定槽，在右支撑架的支撑顶板的内侧设置有电磁伸缩锁定销，在压滤时，锁定销伸出与锁定槽配合将旋转支撑架锁定，在需要对旋转支撑架转动时，锁定销缩回，使得旋转支撑架能够自由转动。
本发明的有益效果为：
1）、本发明的动态污水处理设备，考虑到污水内杂质分布不均，从污水进入压滤机时即改进了污水进入管道方式，克服了现有的污水压滤时污水都是从前往后通入滤板的方式，从而避免了滤板两侧压滤不均的问题，同时，该污水进入管道方式能与后续的污水压滤时的滤板共同起作用，选择调节进入某处压滤室内的污水的通断和大小，进一步能够动态的适应污水的压滤，提高压滤效果和效率；
2）、进一步地，本发明的动态污水处理设备，在对污水进行压滤的过程中，各压滤室内的空间是可以适应污水压滤效率进行动态调节的，在某一滤室由于污水内杂质过多而导致堵塞滤板滤布而导致压滤的滤渣较少时，其能够动态的将该滤室的空间缩小，将缩小的空间弥补到压滤效果快的滤室内，从而能够使得整个压滤机内的压滤室总体的压滤进程相当，避免了现有的滤室压滤时间相差过大的问题；
3）、进一步地，本发明的动态污水处理设备，滤板可以在滤框内左右滑移，且滤板的左右两边均设置有滑移驱动件，所述滑移驱动件为内部设置有流体的密封环结构，且两相邻滤板合围而成的各滤室的空间都是通过密封环的伸缩实现的，且各滤室内的密封环是连通的，从而使得滤室内左右两边的压力相同，各相邻滤室内的密封环又是连通的，这样使得各个滤室内的空间大小是与滤室内承受的压力相自适应的，在某些滤室进入的滤液较多，压滤较快时，滤室内的左右滤板所受到的压力较大，从而能够推动滤板扩张，而此时由于相邻滤室的密封环是相连的，扩张的滤室内的密封环内的流体会增多，压力较小的滤室内的密封环的流体减少，从而使得各个滤室自适应压滤效率而形成不同的压滤空间，从而能够使得各个滤室内的压滤所用的时间趋于同步，而整个压滤装置的压滤空间是不变的，在没有改变整体压滤空间的基础上，根据各个滤室内进入滤液的情况自动的调节、分配了滤室相应大小，使得资源得到了合理分配，进而提高了压滤效率；
4）、本发明的动态污水处理设备，整体滤框和滤板是能够进行旋转的，通过该旋转动作可以抖动滤室内的滤渣，使得滤渣进一步进行压实，进一步提高压滤效果，且在旋转的过程中，各滤室内的压力可以再次进行调节，避免一直通入滤液而影响各滤室内的压力，在进行旋转时，由于无滤液的影响，各滤室又会通过滤室内的滤渣多少来进一步调节各滤室内的空间大小，相比不能旋转的滤板和滤框结构，其能够进一步提高生产效率以及减少外力产生的影响；
5）、旋转的滤框结构上设置有与出水、进滤液相适应的可相应打开和闭合的进液口和出水口结构，进液口可以在进入滤液时再打开，出水口可以在有水出来即可打开，通过上述结构，可以使得通过旋转滤框一直转动，而达到通过离心力将滤渣内的水甩出的目的，通过该种干燥方式即避免了滤渣还要进行二次进行压紧的压滤过程，且该种干燥方式相比于压紧干燥能够更大的提高生产效率，同时通过控制旋转速度即可对干燥速率进行调节，简单、高效；
6）、本发明的动态污水处理设备，为了避免旋转时滤渣损坏滤网，在滤网外侧布置有能够收缩和展开的滤网保护膜，其能够在要进行转动时展开，将滤网与运动的滤渣隔开，避免滤渣在翻转时损坏滤网，同时，其在不旋转时又能收缩，在还需要进行滤液过滤时，又不会影响压滤工作，进一步提高了压滤设备安全。
（发明人：詹延平;刘丹芹;林淑恋）
