公布日：2022.09.02
申请日：2022.08.03
分类号：C02F11/121(2019.01)I;C02F11/127(2019.01)I;B01D33/17(2006.01)I;B01D33/42(2006.01)I
摘要
本发明涉及污泥处理领域，具体涉及一种用于污泥脱水的污水处理设备，包括过滤装置、进料管、推动杆和驱动装置，静止一段时间使污泥在进料管内进行自动沉淀，推动杆沿进料管滑动，对杂质进行初步的挤压。在第一驱动单元的带动下，使多层过滤盘的同步转动，污泥在不同的过滤盘内所受到的离心力不同。在第二驱动单元的驱动下，使进料管转动且匀速向上移动，推动杆对进料管内的污泥进行向下推动，进料管逐步向上滑动，污泥均匀排放到多个过滤盘内，在过滤盘转动时，不同颗粒直径大小的污泥受到的离心力不同，避免在对污泥进行脱水时，颗粒直径大小不同的污泥将过滤盘的排水孔堵塞，进而提高对污泥处理的效率。
权利要求书

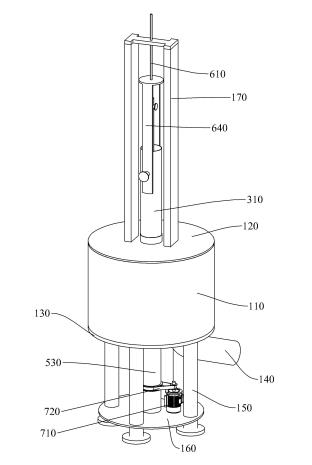

1.一种用于污泥脱水的污水处理设备，其特征在于：包括：固定筒，固定筒具有上下贯穿的脱水腔，固定筒上下两端固定设置有用于封堵脱水腔的第一封堵板和第二封堵板，第二封堵板上开设有排水管；过滤装置，过滤装置可转动地设置于脱水腔内，过滤装置包括多层过滤盘，每层过滤盘之间间隔设置且依次固定连接，每层过滤盘之间的线速度各不相同；进料管，进料管可上下滑动地贯穿第一封堵板，进料管下端开设有进料口，以使进料管内的杂质通过进料口进入每层过滤盘内；推动杆，推动杆可沿进料管内部滑动设置，以在进料管向上滑动时，推动杆与进料管的下端相互靠近，对污泥进行挤压，使污泥从进料管的进料口排出；驱动装置，驱动装置包括第一驱动单元和第二驱动单元，第一驱动单元用于驱动过滤盘转动，使污泥中的水在离心力的作用下与污泥分离；第二驱动单元用于驱使进料管在转动的过程中向上移动，使推动杆推动污泥从进料管下端流出，过滤装置的多层过滤盘之间自上而下直径依次减小设置，使多个过滤盘的侧壁为锥台结构，以在驱动多个过滤盘同时转动时，使每个过滤盘之间的线速度各不相同；进料管与多个过滤盘同轴设置，且进料管的下端可沿多个过滤盘的轴线上下滑动，以在进料管内的杂质经过静置后，进料管内杂质的直径自上而下依次增大，使进料管内粒径不同的杂质进入不同的过滤盘内，第二驱动单元包括轴套、第二驱动杆和导向管；轴套可转动地套设于进料管与多层过滤盘之间，且轴套一端固定连接于固定筒；第二驱动杆上端固定连接于进料管下端，且第二驱动杆侧壁与轴套传动连接，进料管通过第二动力源带动而转动，以在进料管转动时，使进料管沿轴套向上滑动；导向管两端分别固定连接于进料管下端与推动杆端，以在进料管转动且沿轴套向上滑动时，使推动杆沿导向管运动，进而使导向管下端与进料管下端的距离减小；进料管自下而上逐步向上滑动，并使污泥均匀排放到自下而上的多个过滤盘内，则进入下端过滤盘的污泥的颗粒直径较大，进入上端过滤盘的污泥的颗粒直径较小，在过滤盘转动时，不同颗粒直径大小的污泥受到的离心力不同。
2.根据权利要求1所述的一种用于污泥脱水的污水处理设备，其特征在于：第一驱动单元包括第一驱动杆，第一驱动杆固定连接于最下端的过滤盘，第一驱动杆可转动且贯穿第二封堵板设置，第一驱动杆通过第一动力源带动而转动。
3.根据权利要求2所述的一种用于污泥脱水的污水处理设备，其特征在于：还包括预压组件，预压组件为预压杆，预压杆可上下滑动地设置于推动杆内，预压杆与推动杆之间设置有第一限位件，第一限位件用于限制预压杆与推动杆之间的相对运动，以在推动杆向下滑动时，使推动杆下端对污泥进行预挤压处理。
4.根据权利要求3所述的一种用于污泥脱水的污水处理设备，其特征在于：轴套包括第一段和第二段，第一段设置于过滤盘轴线处，第二段设置于过滤盘下端，且第二段的侧壁与第二驱动杆螺纹连接，以在进料管转动时，使第二驱动杆沿轴套的第二段上下滑动。
5.根据权利要求4所述的一种用于污泥脱水的污水处理设备，其特征在于：导向管为弹性螺旋导向管，弹性螺旋导向管的螺纹圈数与轴套第二段的螺纹圈数相同，使推动杆下端沿弹性螺旋导向移动的速度等于第二驱动杆向上滑动的速度。
6.根据权利要求1所述的一种用于污泥脱水的污水处理设备，其特征在于：还包括固定架，固定架下部固定设置有固定盘，固定架上端固定连接于固定筒下端。
7.根据权利要求1至6中任意一项所述的一种用于污泥脱水的污水处理设备，其特征在于：第一动力源为第一电机，第一电机固定设置在固定盘，第一电机的动力输出轴与第一驱动杆之间设置有第一传动带；第二动力源为第二电机，第二电机固定设置在第一封堵板，第二电机的动力输出轴与进料管之间设置有第二传动带。
发明内容
本发明提供一种用于污泥脱水的污水处理设备，以解决现有的机械脱水装置在对污泥进行脱水时过滤网易被堵塞的问题。
本发明的一种用于污泥脱水的污水处理设备采用如下技术方案：
一种用于污泥脱水的污水处理设备，包括固定筒、过滤装置、进料管、推动杆和驱动装置；固定筒具有上下贯穿的脱水腔，固定筒上下两端固定设置有用于封堵脱水腔的第一封堵板和第二封堵板，第二封堵板上开设有排水管；过滤装置可转动地设置于脱水腔内，过滤装置包括多层过滤盘，每层过滤盘之间间隔设置且依次固定连接，每层过滤盘之间的线速度各不相同；进料管可上下滑动地贯穿第一封堵板，进料管下端开设有进料口，以使进料管内的杂质通过进料口进入每层过滤盘内；推动杆可沿进料管内部滑动设置，以在进料管向上滑动时，推动杆与进料管的下端相互靠近，对污泥进行挤压，使污泥从进料管的进料口排出；驱动装置包括第一驱动单元和第二驱动单元，第一驱动单元用于驱动过滤盘转动，使污泥中的水在离心力的作用下与污泥分离；第二驱动单元用于驱使进料管在转动的过程中向上移动，使推动杆推动污泥从进料管下端流出。
进一步地，过滤装置的多层过滤盘之间自上而下直径依次减小设置，使多个过滤盘的侧壁为锥台结构，以在驱动多个过滤盘同时转动时，使每个过滤盘之间的线速度各不相同；
进料管与多个过滤盘同轴设置，且进料管的下端可沿多个过滤盘的轴线上下滑动，以在进料管内的杂质经过静置后，进料管内杂质的直径自上而下依次增大，使进料管内粒径不同的杂质进入不同的过滤盘内。
进一步地，第一驱动单元包括第一驱动杆，第一驱动杆固定连接于最下端的过滤盘，第一驱动杆可转动且贯穿第二封堵板设置，第一驱动杆通过第一动力源带动而转动。
进一步地，第二驱动单元包括轴套、第二驱动杆和导向管；轴套可转动地套设于进料管与多层过滤盘之间，且轴套一端固定连接于固定筒；第二驱动杆上端固定连接于进料管下端，且第二驱动杆侧壁与轴套传动连接，进料管通过第二动力源带动而转动，以在进料管转动时，使进料管沿轴套向上滑动；导向管两端分别固定连接于进料管下端与推动杆端，以在进料管转动且沿轴套向上滑动时，使推动杆沿导向管运动，进而使导向管下端与进料管下端的距离减小。
进一步地，还包括预压组件，预压组件为预压杆，预压杆可上下滑动地设置于推动杆内，预压杆与推动杆之间设置有第一限位件，第一限位件用于限制预压杆与推动杆之间的相对运动，以在推动杆向下滑动时，使推动杆下端对污泥进行预挤压处理。
进一步地，轴套包括第一段和第二段，第一段设置于过滤盘轴线处，第二段设置于过滤盘下端，且第二段的侧壁与第二驱动杆螺纹连接，以在进料管转动时，使第二驱动杆沿轴套的第二段上下滑动。
进一步地，导向管为弹性螺旋导向管，弹性螺旋导向管的螺纹圈数与轴套第二段的螺纹圈数相同，使推动杆下端沿弹性螺旋导向移动的速度等于第二驱动杆向上滑动的速度。
进一步地，还包括固定架，固定架下部固定设置有固定盘，固定架上端固定连接于固定筒下端。
进一步地，第一动力源为第一电机，第一电机固定设置在固定盘，第一电机的动力输出轴与第一驱动杆之间设置有第一传动带；第二动力源为第二电机，第二电机固定设置在第一封堵板，第二电机的动力输出轴与进料管之间设置有第二传动带。
本发明的有益效果是：本发明的一种用于污泥脱水的污水处理设备包括过滤装置、进料管、推动杆和驱动装置，将待处理的污泥放置在进料管内，静止一段时间，使污泥在进料管内进行自动沉淀，使污泥中颗粒较大的杂质沉淀至进料管的下端，并向下压动推动杆，使推动杆沿进料管滑动，对进料管内的杂质进行初步的挤压。此时启动第一驱动单元和第二驱动单元，在第一驱动单元的带动下，使多层过滤盘的同步转动，由于两两过滤盘的最外端的线速度不同，进而使污泥在不同的过滤盘内所受到的离心力不同。在第二驱动单元的驱动下，使进料管转动，且在转动的同时匀速向上移动，且推动杆保持不动，使推动杆对进料管内的污泥进行向下推动，使进料管自下而上逐步向上滑动，并使污泥均匀排放到自下而上的多个过滤盘内，则进入下端过滤盘的污泥的颗粒直径较大，进入上端过滤盘的污泥的颗粒直径较小，在过滤盘转动时，不同颗粒直径大小的污泥受到的离心力不同，避免在对污泥进行脱水时，颗粒直径大小不同的污泥将过滤盘的排水孔堵塞，进而提高对污泥处理的效率。
（发明人：罗伟澄）
