公布日：2022.09.02
申请日：2022.06.17
分类号：B01F27/721(2022.01)I;B01F21/10(2022.01)I;C02F1/00(2006.01)I

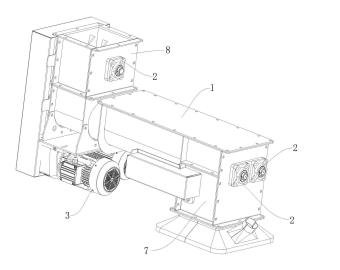

摘要
本发明公开了一种污水应急双螺旋固液混合快速溶解机构，其搅拌槽内部横置有两根一大一小并各自独立转动的搅拌轴，驱动电机的输出轴通过传动链条分别与主搅拌轴和副搅拌轴的第一传动齿轮传动连接，使用时，采用一大一小直径不同的搅拌轴，且搅拌轴之间旋转方向为相切旋转，可以令到直径大的主搅拌轴搅动起的药物溶剂与副搅拌轴旋转的时候搅动起的药物溶剂相撞，因此可以令到搅拌槽内部的药物溶剂充分混合，进而提高水污染应急处理的效果。
权利要求书
1.一种污水应急双螺旋固液混合快速溶解机构，其特征在于，包括：呈框箱结构的搅拌槽，在搅拌槽内部横置有一大一小并各自独立转动的搅拌轴，两根所述的搅拌轴为各自独立转动的主搅拌轴和副搅拌轴，其中主搅拌轴的直径大于副搅拌轴的直径，所述的主搅拌轴和副搅拌轴的两端分别延伸出搅拌槽并通过轴承座固定在搅拌槽首尾两端的外壁上，搅拌槽下方安装有驱动电机，所述驱动电机的数量与主搅拌轴和副搅拌轴对应，各自对应的驱动电机的输出轴通过传动部件分别与主搅拌轴和副搅拌轴传动连接，并带动主搅拌轴和副搅拌轴各自旋转，且主搅拌轴和副搅拌轴的之间的旋转方向为相切旋转。
2.根据权利要求1所述的一种污水应急双螺旋固液混合快速溶解机构，其特征在于，所述主搅拌轴和副搅拌轴的一端延伸出轴承座外并分别套设有第一传动齿轮，搅拌槽下方对应安装有驱动电机，各自对应的驱动电机的输出轴通过传动链条分别与主搅拌轴和副搅拌轴的第一传动齿轮传动连接。
3.根据权利要求2所述的一种污水应急双螺旋固液混合快速溶解机构，其特征在于，所述搅拌槽首端上方开有投料口，所述搅拌槽尾端下方开有出液口。
4.根据权利要求1所述的一种污水应急双螺旋固液混合快速溶解机构，其特征在于，所述主搅拌轴和副搅拌轴为螺旋叶片式搅拌轴。
5.根据权利要求3所述的一种污水应急双螺旋固液混合快速溶解机构，其特征在于，在出液口下方安装有排放槽，该排放槽为上下贯通的框体结构，在排放槽内部设置有排放挡板，所述排放挡板的大小与排放槽底部的开口大小相配合，该排放挡板受往复运动装置控制，控制排放挡板的启动以及关闭。
6.根据权利要求5所述的一种污水应急双螺旋固液混合快速溶解机构，其特征在于，所述往复运动装置包括副轴承座，摆臂，气缸和固定板，所述的副轴承座分别固定安装在排放槽外对应排放挡板两侧的外壁上，两侧的副轴承座中间穿设有一连接杆，该连接杆在排放槽内与排放挡板下方的一侧连接，所述连接杆的一端伸出其中一个副轴承座外，所述的摆臂一端与伸出副轴承座外的连接杆通过销轴活动连接，所述的固定板安装在排放槽一侧面外壁上，所述气缸横向固定安装在该固定板上；所述气缸的推动杆与摆臂另一端通过销轴活动连接。
7.根据权利要求3所述的一种污水应急双螺旋固液混合快速溶解机构，其特征在于，在投料口上还设置有打散槽，该打散槽为上下贯通的框体结构，在打散槽内横置有打散桨轴，所述的打散桨轴两端分别延伸出打散槽并通过轴承座固定在搅拌槽外壁上。
8.根据权利要求7所述的一种污水应急双螺旋固液混合快速溶解机构，其特征在于，所述打散桨轴相靠近投料口的一端延伸出轴承座外并套设有第二传动齿轮，位于打散桨轴下方的副搅拌轴在对应打散桨轴其第二传动齿轮的位置套设有第三传动齿轮，所述第二传动齿轮和第三传动齿轮之间通过传动链传动连接，驱动电机带动副搅拌轴旋转的同时同步带动打散桨轴旋转。
发明内容
为解决现有技术存在的不足，本发明提供了一种污水应急双螺旋固液混合快速溶解机构。
本发明的技术方案为：
本发明提供了一种污水应急双螺旋固液混合快速溶解机构，包括：呈框箱结构的搅拌槽，在搅拌槽内部横置有一大一小并各自独立转动的搅拌轴，两根所述的搅拌轴为各自独立转动的主搅拌轴和副搅拌轴，其中主搅拌轴的直径大于副搅拌轴的直径，所述的主搅拌轴和副搅拌轴的两端分别延伸出搅拌槽并通过轴承座固定在搅拌槽首尾两端的外壁上，搅拌槽下方安装有驱动电机，所述驱动电机的数量与主搅拌轴和副搅拌轴对应，各自对应的驱动电机的输出轴通过传动部件分别与主搅拌轴和副搅拌轴传动连接，并带动主搅拌轴和副搅拌轴各自旋转，且主搅拌轴和副搅拌轴的之间的旋转方向为相切旋转。
优选的，所述主搅拌轴和副搅拌轴的一端延伸出轴承座外并分别套设有第一传动齿轮，搅拌槽下方对应安装有驱动电机，各自对应的驱动电机的输出轴通过传动链条分别与主搅拌轴和副搅拌轴的第一传动齿轮传动连接。
优选的，所述搅拌槽首端上方开有投料口，所述搅拌槽尾端下方开有出液口。
优选的，所述主搅拌轴和副搅拌轴为螺旋叶片式搅拌轴。
优选的，在出液口下方安装有排放槽，该排放槽为上下贯通的框体结构，在排放槽内部设置有排放挡板，所述排放挡板的大小与排放槽底部的开口大小相配合，该排放挡板受往复运动装置控制，控制排放挡板的启动以及关闭。
优选的，所述往复运动装置包括副轴承座，摆臂，气缸和固定板，所述的副轴承座分别固定安装在排放槽外对应排放挡板两侧的外壁上，两侧的副轴承座中间穿设有一连接杆，该连接杆在排放槽内与排放挡板下方的一侧连接，所述连接杆的一端伸出其中一个副轴承座外，所述的摆臂一端与伸出副轴承座外的连接杆通过销轴活动连接，所述的固定板安装在排放槽一侧面外壁上，所述气缸横向固定安装在该固定板上；所述气缸的推动杆与摆臂另一端通过销轴活动连接。
优选的在投料口上还设置有打散槽，该打散槽为上下贯通的框体结构，在打散槽内横置有打散桨轴，所述的打散桨轴两端分别延伸出打散槽并通过轴承座固定在搅拌槽外壁上。
优选的，所述打散桨轴相靠近投料口的一端延伸出轴承座外并套设有第二传动齿轮，位于打散桨轴下方的副搅拌轴在对应打散桨轴其第二传动齿轮的位置套设有第三传动齿轮，所述第二传动齿轮和第三传动齿轮之间通过传动链传动连接，驱动电机带动副搅拌轴旋转的同时同步带动打散桨轴旋转。
本发明所达到的有益效果为：采用一大一小直径不同的搅拌轴，且搅拌轴之间旋转方向为相切旋转，可以令到直径大的主搅拌轴搅动起的药物溶剂与副搅拌轴旋转的时候搅动起的药物溶剂相撞，因此可以令到搅拌槽内部的药物溶剂充分混合，进而提高水污染应急处理的效果。
（发明人：陈富章;郑汝海）
