公布日：2022.09.02
申请日：2022.05.20
分类号：F16M11/18(2006.01)I;F16M11/10(2006.01)I;F16M11/24(2006.01)I;C02F1/00(2006.01)I
摘要

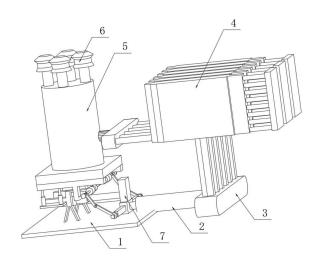

本发明公开了一种水资源利用污水循环处理设备，涉及污水循环处理领域，包括支撑调节底座、固定底板、连接块、套接衔接块和固定管道，所述支撑调节底座内设有污水净化箱，所述污水净化箱的顶面设有污水进水仓，所述污水净化箱的底端一侧固定连接有连接箱体，所述连接箱体的一侧固定连接有输送管道，所述输送管道的一端固定连接有加压泵箱，所述加压泵箱的顶面固定连接有循环净化箱，本发明能够针对不同环境来进行使用，同时在进行使用的过程中，可以实现整个污水的循环处理，整体在完成水质净化时，操作更加方便和快捷，整体的净化效率相对来说较高，且整个循环净化箱无法有效的进行拆卸和组装，能够便于后期的维护。
权利要求书
1.一种水资源利用污水循环处理设备，包括支撑调节底座(1)、固定底板(102)、连接块(1011)、套接衔接块(1041)和固定管道(401)，其特征在于，所述支撑调节底座(1)内设有污水净化箱(5)，所述污水净化箱(5)的顶面设有污水进水仓(6)，所述污水净化箱(5)的底端一侧固定连接有连接箱体(7)，所述连接箱体(7)的一侧固定连接有输送管道(2)，所述输送管道(2)的一端固定连接有加压泵箱(3)，所述加压泵箱(3)的顶面固定连接有循环净化箱(4)，所述循环净化箱(4)的一端固定连接有污水净化箱(5)，所述固定底板(102)的顶面设有侧边调节架A(101)和侧边调节架B(103)，所述连接块(1011)的一端固定连接有插接杆(1012)，所述插接杆(1012)的外壁套接有弯曲连接臂A(1013)，所述弯曲连接臂A(1013)的另一端转动连接有弯曲连接臂B(1014)，所述固定底板(102)的顶面设有支撑架A(104)和支撑架B(105)，所述支撑架A(104)和支撑架B(105)的顶面固定连接有顶部连接板(107)，所述侧边调节架A(101)和侧边调节架B(103)内部插接有转动轴体(106)，所述转动轴体(106)的外壁套接有支撑架A(104)和支撑架B(105)，所述套接衔接块(1041)的底面固定连接有液压伸缩器(1042)，所述液压伸缩器(1042)的底端固定连接有安装板(1043)，所述安装板(1043)的一侧固定连接有套接支撑块(1044)，所述固定管道(401)顶面固定连接有循环净化箱体(402)，所述循环净化箱体(402)的一侧固定连接有循环插接管道(403)，所述循环净化箱体(402)另一侧固定连接有回流管道(404)，所述回流管道(404)的一侧固定连接有回流输送器(405)，所述回流输送器(405)的另一端固定连接有污水净化箱(5)。
2.根据权利要求1所述的一种水资源利用污水循环处理设备，其特征在于，所述侧边调节架A(101)和侧边调节架B(103)之间平行设置，且支撑架A(104)和支撑架B(105)之间平行设置。
3.根据权利要求1所述的一种水资源利用污水循环处理设备，其特征在于，所述侧边调节架A(101)包括连接块(1011)、插接杆(1012)、弯曲连接臂A(1013)和弯曲连接臂B(1014)。
4.根据权利要求1所述的一种水资源利用污水循环处理设备，其特征在于，所述支撑架A(104)包括套接衔接块(1041)、液压伸缩器(1042)、安装板(1043)和套接支撑块(1044)。
5.根据权利要求1所述的一种水资源利用污水循环处理设备，其特征在于，所述支撑调节底座(1)包括侧边调节架A(101)、固定底板(102)、侧边调节架B(103)、支撑架A(104)、支撑架B(105)、转动轴体(106)和顶部连接板(107)。
6.根据权利要求1所述的一种水资源利用污水循环处理设备，其特征在于，所述循环净化箱(4)包括固定管道(401)、循环净化箱体(402)、循环插接管道(403)、回流管道(404)和回流输送器(405)。
7.根据权利要求1所述的一种水资源利用污水循环处理设备，其特征在于，所述循环净化箱体(402)、循环插接管道(403)和回流管道(404)均设有若干个，且循环净化箱体(402)、循环插接管道(403)和回流管道(404)之间平行设置。
8.根据权利要求1所述的一种水资源利用污水循环处理设备，其特征在于，所述污水净化箱(5)位于侧边调节架A(101)和侧边调节架B(103)之间，且污水净化箱(5)位于顶部连接板(107)的内部。
发明内容
本发明的目的在于提供一种水资源利用污水循环处理设备，以解决上述背景技术中提出的在进行水资源利用的污水循环处理时，无法有效地对整个装置进行角度和高度的变化，同时在进行使用时，也难以有效地进行拆卸和安装，整体使用相对来说不够便捷，操作人员操作时，难以针对不同环境来进行使用，同时在进行使用的过程中，难以实现整个污水的循环处理，整体在完成水质净化时，不够方便和快捷，整体的净化效率相对来说较低，整个循环净化箱无法有效的进行拆卸和组装，不便于后期的维护的问题。
为实现上述目的，本发明提供如下技术方案：
一种水资源利用污水循环处理设备，包括支撑调节底座、固定底板、连接块、套接衔接块和固定管道，所述支撑调节底座内设有污水净化箱，所述污水净化箱的顶面设有污水进水仓，所述污水净化箱的底端一侧固定连接有连接箱体，所述连接箱体的一侧固定连接有输送管道，所述输送管道的一端固定连接有加压泵箱，所述加压泵箱的顶面固定连接有循环净化箱，所述循环净化箱的一端固定连接有污水净化箱，所述固定底板的顶面设有侧边调节架A和侧边调节架B，所述连接块的一端固定连接有插接杆，所述插接杆的外壁套接有弯曲连接臂A，所述弯曲连接臂A的另一端转动连接有弯曲连接臂B，所述固定底板的顶面设有支撑架A和支撑架B，所述支撑架A和支撑架B的顶面固定连接有顶部连接板，所述侧边调节架A和侧边调节架B内部插接有转动轴体，所述转动轴体的外壁套接有支撑架A和支撑架B，所述套接衔接块的底面固定连接有液压伸缩器，所述液压伸缩器的底端固定连接有安装板，所述安装板的一侧固定连接有套接支撑块，所述固定管道顶面固定连接有循环净化箱体，所述循环净化箱体的一侧固定连接有循环插接管道，所述循环净化箱体另一侧固定连接有回流管道，所述回流管道的一侧固定连接有回流输送器，所述回流输送器的另一端固定连接有污水净化箱。
作为本发明的一种优选实施方式：所述侧边调节架A和侧边调节架B之间平行设置，且支撑架A和支撑架B之间平行设置。
作为本发明的一种优选实施方式：所述侧边调节架A包括连接块、插接杆、弯曲连接臂A和弯曲连接臂B。
作为本发明的一种优选实施方式：所述支撑架A包括套接衔接块、液压伸缩器、安装板和套接支撑块。
作为本发明的一种优选实施方式：所述循环净化箱包括固定管道、循环净化箱体、循环插接管道、回流管道和回流输送器。
作为本发明的一种优选实施方式：所述循环净化箱体、循环插接管道和回流管道均设有若干个，且循环净化箱体、循环插接管道和回流管道之间平行设置。
作为本发明的一种优选实施方式：所述污水净化箱位于侧边调节架A和侧边调节架B之间，且污水净化箱位于顶部连接板的内部。
与现有技术相比，本发明的有益效果是：
本发明一种水资源利用污水循环处理设备,在进行水资源利用的污水循环处理时，能够有效地对整个装置进行角度和高度的变化，同时在进行使用时，也能够有效地进行拆卸和安装，整体使用相对来说更加便捷，操作人员操作时，能够针对不同环境来进行使用，同时在进行使用的过程中，可以实现整个污水的循环处理，整体在完成水质净化时，操作更加方便和快捷，整体的净化效率相对来说较高，且整个循环净化箱无法有效的进行拆卸和组装，能够便于后期的维护。
（发明人：张淼;李海涛;阮秋华;崔德华;张婧;池毓橙;林晓秀）
