公布日：2022.09.16
申请日：2022.04.21
分类号：C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本发明的一种污水处理深度脱氮除磷降悬浮物系统及调控方法，主要包括进水单元、配水单元、生物单元和配药单元等。进水单元设有调节池用于水质水量均衡调节，配水单元设有多个配水点，生物单元设有硝化液内回流管路，配药单元设有药剂投加装置、多个药剂投加点和混合装置。所述配药单元能根据进水量、二沉池泥位等信息调整药剂投加量，保障处理效果的同时降低药剂投加成本；配药单元架设在生物单元和二沉池之间的管路上，结构灵巧、容易铺设，运行简单、便于操作，不需铺设较为占地的混凝设施即可保证二沉池中泥水快速分离、上清液清澈、出水SS较低、出水质稳定，最终实现脱氮除磷降悬浮物的目的，解决了长期以来生物法污水处理效率低的问题。
权利要求书

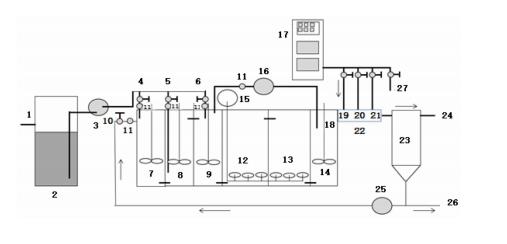

1.一种污水处理深度脱氮除磷降悬浮物系统，其特征在于：包括进水单元、配水单元、生物单元、配药单元、沉淀单元和回流单元；所述进水单元设有进水口(1)和调节池(2)；所述配水单元与所述进水单元相连通，并设有配水点；所述生物单元设有预缺氧池(7)、厌氧池(8)、缺氧池(9)、好氧池和消氧区(14)；所述配药单元设有药剂投加装置(17)、药剂投加点和混合装置(22)；所述沉淀单元中，设有二沉池(23)和出水口(24)；所述回流单元中，设有污泥回流泵(25)和剩余污泥排泥口(26)，剩余污泥回流至所述生物单元的预缺氧池(7)。
2.根据权利要求1所述的一种污水处理深度脱氮除磷降悬浮物系统，其特征在于，还包括如下技术特征中的至少一项：所述进水单元和所述配水单元之间还设有提升泵(3)；所述配水单元的配水点设有第一配水点(4)、第二配水点(5)和第三配水点(6)；所述配水单元还设有阀门(10)和流量计(11)。
3.根据权利要求1所述的一种污水处理深度脱氮除磷降悬浮物系统，其特征在于，所述生物单元还包括如下技术特征中的至少一项：所述好氧池包括第一好氧池(12)和第二好氧池(13)，底部均设有曝气器；所述第一好氧池(12)中设有鼓风机(15)；还设有硝化液回流管路，管路上设有流量计内循环泵(16)；各池子之间连接口在上方或下方；所述消氧区(14)中设有搅拌器(18)。
4.根据权利要求1或3所述的一种污水处理深度脱氮除磷降悬浮物系统，其特征在于：所述曝气器为微孔曝气盘。
5.根据权利要求1所述的一种污水处理深度脱氮除磷降悬浮物系统，其特征在于，所述配药单元还包括如下技术特征中的至少一项：所述药剂投加点设有第一投加点(19)、第二投加点(20)和第三投加点(21)；所述药剂投加装置(17)还设有加药泵；还设有检查口(27)，用于检查加药泵的工作状态。
6.根据权利要求1所述的一种污水处理深度脱氮除磷降悬浮物系统，其特征在于：所述沉淀单元中，所述二沉池(23)设有泥位测定装置，泥位测定装置中设有单向阀(232)。
7.根据权利要求1所述的一种污水处理深度脱氮除磷降悬浮物系统，其特征在于：所述回流单元还设有阀门(10)和流量计(11)。
8.一种污水处理深度脱氮除磷降悬浮物调控方法，其特征在于，包括以下步骤：1)在生物单元的反应器中接种活性污泥并进行硝化驯化，驯化3-7天之后，出水口(24)氨氮浓度小于1mg/L，表明污泥硝化驯化结束，硝化污泥从消氧区(14)回流至缺氧池(9)；2)污水从调节池(2)中先泵入配水单元，通过配水单元的各配水点调控进水量和分配比从而进入生物单元中硝化处理；3)经生物单元硝化处理后的悬浮污泥进入配药单元的混合装置(22)与药剂混合反应；4)以上步骤处理后的出水进入沉淀单元沉淀，在二沉池(23)作用下，上清液达标排放，底部污泥通过回流单元泵入生物单元继续硝化处理；5)二沉池泥位测定间隔为2-4h，所述泥位通过泥位测定装置测定。
9.根据权利要求8所述的一种污水处理深度脱氮除磷降悬浮物调控方法，其特征在于：所述混合装置(22)中药剂与污泥的混合时间为1min-3min，药剂投加点与二沉池(23)的进水口之间污泥的水力停留时间为药剂反应时间。
10.根据权利要求8或9所述的一种污水处理深度脱氮除磷降悬浮物调控方法，其特征在于：药剂投加量为5μL-60μL/L。
发明内容
针对现有技术的不足之处，本发明提供一种污水处理深度脱氮除磷降悬浮物系统及调控方法，具有强化去除氮磷降悬浮物的功能。
为了实现上述目的，本发明采用的技术方案如下：
一种污水处理深度脱氮除磷降悬浮物系统，包括进水单元、配水单元、生物单元、配药单元、沉淀单元和回流单元；
所述进水单元设有进水口和调节池；
所述配水单元与所述进水单元相连通，并设有配水点；
所述生物单元设有预缺氧池、厌氧池、缺氧池、第一好氧池、第二好氧池和消氧区；
所述配药单元设有药剂投加装置、药剂投加点和混合装置；
所述沉淀单元中，设有二沉池和出水口；
所述回流单元中，设有污泥回流泵和剩余污泥排泥口，剩余污泥回流至所述生物单元的预缺氧池。
所述进水单元和所述配水单元之间还设有提升泵；
所述配水单元的配水点设有第一配水点、第二配水点和第三配水点；
所述配水单元还设有阀门和流量计。
本发明的一些实施方式中，所述生物单元中：
所述好氧池包括第一好氧池和第二好氧池，底部均设有曝气器；
所述第一好氧池中设有鼓风机；
还设有硝化液回流管路，管路上设有流量计内循环泵；
各池子之间连接口在上方或下方；
所述消氧区中设有搅拌器。
所述曝气器为微孔曝气盘。
本发明的一些实施方式中，所述配药单元中：
所述药剂投加点设有第一投加点、第二投加点和第三投加点；
所述药剂投加装置中还设有加药泵；
还设有检查口，用于检查加药泵的工作状态。
所述沉淀单元中，所述二沉池设有泥位测定装置，泥位测定装置中设有单向阀。
所述回流单元还设有阀门和流量计。
一种污水处理深度脱氮除磷降悬浮物调控方法，包括以下步骤：
1)在生物单元的反应器中接种活性污泥并进行硝化驯化，驯化3-7天之后，出水口氨氮浓度小于1mg/L，表明污泥硝化驯化结束，硝化污泥从消氧区回流至缺氧池；
2)污水从调节池中先泵入配水单元，通过配水单元的各配水点调控进水量和分配比从而进入生物单元中硝化处理；
3)经生物单元硝化处理后的悬浮污泥进入混合装置与药剂混合反应；
4)以上步骤处理后的出水进入沉淀单元沉淀，在二沉池作用下，上清液达标排放，底部污泥通过回流单元泵入生物单元继续硝化处理；
5)二沉池泥位测定间隔为2-4h，所述泥位通过泥位测定装置测定。
所述混合装置中药剂与污泥的混合时间为1min-3min，药剂投加点与二沉池的进水口之间污泥的水力停留时间为药剂反应时间。
所述药剂投加量为5μL-60μL/L。
与现有技术相比，本发明具有以下特点和有益效果：
(1)与现有技术中直接在生物单元投加药剂不同的是，本发明在生物单元反应器的出口处专门设有配药单元，所述配药单元包括混合装置和多个药剂投加点等，根据进水量调整药剂投加点，进水量大时，投加点靠前，进水量小时，投加靠后。一般来讲，药剂投加点与二沉池的进水口之间污泥的水力停留时间即为药剂反应时间。从而满足药剂在管道内的混合时间，确保了混合效果。所述配药单元架设在生物单元反应池和二沉池之间的管路上，结构灵巧、容易铺设；运行简单、便于操作，不需要铺设较为占地的混凝设施即可保证二沉池中泥水快速分离、上清液清澈、出水SS较低、出水质稳定，最终实现脱氮除磷降悬浮物的目的。
本发明实施例中，药剂与污泥的混合时间优选为1min-3min，药剂与污泥混合反应时间短影响絮凝效果，时间长会在流动中将絮凝剂打碎。
(2)本发明的配药单元中药剂投加装置具有自动调节加药量的功能，能够根据进水量、二沉池泥位等信息调整药剂投加量，能保障处理效果、降低药剂投加量、降低药剂投加成本。
（发明人：王启镔;常风民;陶娟娟）
