公布日：2022.07.08
申请日：2022.06.10
分类号：C02F9/12(2006.01)I;B01D29/64(2006.01)I;C02F1/48(2006.01)N;C02F101/20(2006.01)N
摘要
本发明公开了一种用于彩钢板生产线的污水池除污泥设备，包括承重板，承重板上固定连接有第一支撑板、第二支撑板、电机架和支撑架，第一支撑板和第二支撑板的上表面固定连接有壳体，壳体的上表面开设有用于彩钢板进入的开口，壳体靠近底部的一侧固定连通有用于排污水的第一运输管，承重板上固定连接有用于过滤污水的过滤箱和用于放置污泥的第一垃圾盒，过滤箱和第一垃圾盒贴合，且过滤箱位于第一运输管的正下方，承重板上固定连接有用于放置铁屑的第二垃圾盒。本发明通过设置吸附机构，达到了在吸附块往复上下滑动且转动时搅拌污水使得更容易吸附铁屑，且达到分离污泥和铁屑混合物容易，节省了大量人力和时间的效果。
权利要求书

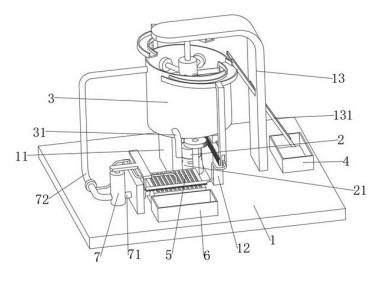

1.一种用于彩钢板生产线的污水池除污泥设备，包括承重板（1），其特征在于：所述承重板（1）上固定连接有第一支撑板（11）、第二支撑板（12）、电机架（21）和支撑架（13），所述第一支撑板（11）和第二支撑板（12）的上表面固定连接有壳体（3），所述壳体（3）的上表面开设有用于彩钢板进入的开口，所述壳体（3）靠近底部的一侧固定连通有用于排污水的第一运输管（31），所述承重板（1）上固定连接有用于过滤污水的过滤箱（5）和用于放置污泥的第一垃圾盒（6），所述过滤箱（5）和第一垃圾盒（6）贴合，且所述过滤箱（5）位于第一运输管（31）的正下方，所述承重板（1）上固定连接有用于放置铁屑的第二垃圾盒（4），所述支撑架（13）上开设有通槽并通过通槽固定连接有滑道（131），所述滑道（131）的底部位于第二垃圾盒（4）的正上方，所述电机架（21）上固定连接有电机（2），所述电机（2）的输出端固定连接有贯穿壳体（3）底面的转动轴（22），所述转动轴（22）上设有用于吸附壳体（3）中铁屑的吸附机构；所述转动轴（22）上设有用于铁屑掉落的回收机构，回收机构包括有固定连接在转动轴（22）弧形轮廓上的第一缺齿齿轮（221）和第二缺齿齿轮（222），且所述第一缺齿齿轮（221）和第二缺齿齿轮（222）贴合，所述承重板（1）上定轴转动连接有第一转动杆（14）和第二转动杆（15），所述第一转动杆（14）的弧形轮廓上固定连接有与第一缺齿齿轮（221）间歇啮合的第三缺齿齿轮（141），所述第二转动杆（15）的弧形轮廓上固定连接有与第二缺齿齿轮（222）间歇啮合的第四缺齿齿轮（151），所述第一支撑板（11）和第二支撑板（12）上均开设有滑槽并通过滑槽分别限位滑动连接有与第一缺齿齿轮（221）和第三缺齿齿轮（141）交替啮合的第一齿条（111）以及与第二缺齿齿轮（222）和第四缺齿齿轮（151）交替啮合的第二齿条（121），所述第一齿条（111）和第二齿条（121）的上表面均固定连接有用于承接铁屑的第一圆环（112）和第二圆环（122），所述第二圆环（122）的侧面开设有与滑道（131）配合的开口。
2.根据权利要求1所述的一种用于彩钢板生产线的污水池除污泥设备，其特征在于：所述吸附机构包括有固定连接在转动轴（22）远离电机（2）一侧的圆盘（23），所述圆盘（23）的侧面固定连接有用于刮动壳体（3）内壁的刮刀（24），所述圆盘（23）远离转动轴（22）的一端固定连接有两个支撑柱（231），所述支撑柱（231）上轴向滑动连接有筒套（25），所述筒套（25）的内壁上固定连接有第一滑块（251），所述支撑架（13）的下表面固定连接有贯穿筒套（25）的支撑杆（132）和开关（136），所述支撑杆（132）远离支撑架（13）的一端固定连接有第一转块（133），所述圆盘（23）上开设有与第一转块（133）配合的转槽，所述支撑杆（132）的弧形轮廓上固定连接有圆块（134），所述圆块（134）上开设有U形槽（135），所述第一滑块（251）与U形槽（135）滑动连接，所述筒套（25）的外表面固定连接有六个或多个用于吸附铁屑的吸附块（26）。
3.根据权利要求1所述的一种用于彩钢板生产线的污水池除污泥设备，其特征在于：所述第二齿条（121）上设有用于清洁过滤箱（5）的清洁机构，所述清洁机构包括有连接块（127），所述第二齿条（121）靠近过滤箱（5）的一侧开设有滑槽并通过滑槽与连接块（127）限位滑动连接，所述连接块（127）上固定连接有连接杆（123），所述连接杆（123）的弧形轮廓上固定连接有清洁过滤箱（5）上表面的洗刷头（125），所述连接杆（123）远离连接块（127）的一端定轴转动连接有第二转块（124），所述承重板（1）上固定连接有第三支撑板（16），所述第三支撑板（16）上开设有平行四边形槽（161），并通过平行四边形槽（161）限位滑动连接有第二转块（124）。
4.根据权利要求3所述的一种用于彩钢板生产线的污水池除污泥设备，其特征在于：所述清洁机构还包括有伸缩杆（162），所述平行四边形槽（161）的对角线开设有第一限位槽（165）和第二限位槽（166），所述第一限位槽（165）和第二限位槽（166）的底壁均与伸缩杆（162）固定连接，每个所述伸缩杆（162）的上表面均固定连接有第二滑块（164）,每个所述伸缩杆（162）靠近顶部的一端上均套接有弹簧（163），每个所述弹簧（163）的两端均与伸缩杆（162）和第二滑块（164）固定连接。
5.根据权利要求3所述的一种用于彩钢板生产线的污水池除污泥设备，其特征在于：所述承重板（1）上设有用于将过滤后的水重新流入壳体（3）内并清洗洗刷头（125）的回流机构，所述回流机构包括有固定连接在承重板（1）上的活塞筒（7），所述活塞筒（7）通过第二运输管（71）与过滤箱（5）固定连通，所述活塞筒（7）远离第二运输管（71）的一端通过第三运输管（72）与壳体（3）固定连通，所述第二运输管（71）和第三运输管（72）上均固定连接有单向阀（711），所述第三运输管（72）上固定连通有用于清洗洗刷头（125）的第四运输管（73），所述第四运输管（73）与连接杆（123）固定连接，所述活塞筒（7）的内壁上定轴滑动连接有密封塞（741），所述密封塞（741）的上表面同轴固定连接有贯穿活塞筒（7）顶面的滑动杆（74），所述滑动杆（74）远离密封塞（741）的一端固定连接有连接板（75），所述连接杆（123）上固定连接有第三滑块（126），所述连接板（75）上开设有与第三滑块（126）限位滑动连接的滑槽。
6.根据权利要求3所述的一种用于彩钢板生产线的污水池除污泥设备，其特征在于：所述承重板（1）上设有用于将过滤后的水重新流入壳体（3）内并清洗洗刷头（125）的回流机构，所述回流机构包括有固定连接在承重板（1）上的水泵（8），所述水泵（8）通过第二运输管（71）与过滤箱（5）固定连通，所述水泵（8）远离第二运输管（71）的一端通过第三运输管（72）与壳体（3）固定连通，所述第二运输管（71）和第三运输管（72）上均固定连接有单向阀（711），所述第三运输管（72）上固定连通有用于清洗洗刷头（125）的第四运输管（73），所述第四运输管（73）与连接杆（123）固定连接。
发明内容
本发明的目的在于提供一种用于彩钢板生产线的污水池除污泥设备，具备分离污泥和铁屑容易且节省人力和时间的优点，解决了铁屑和污泥混合物分离难且浪费了大量时间和人力的问题。
为实现上述目的，本发明提供如下技术方案：一种用于彩钢板生产线的污水池除污泥设备，包括承重板，所述承重板上固定连接有第一支撑板、第二支撑板、电机架和支撑架，所述第一支撑板和第二支撑板的上表面固定连接有壳体，所述壳体的上表面开设有用于彩钢板进入的开口，所述壳体靠近底部的一侧固定连通有用于排污水的第一运输管，所述承重板上固定连接有用于过滤污水的过滤箱和用于放置污泥的第一垃圾盒，所述过滤箱和第一垃圾盒贴合，且所述过滤箱位于第一运输管的正下方，所述承重板上固定连接有用于放置铁屑的第二垃圾盒，所述支撑架上开设有通槽并通过通槽固定连接有滑道，所述滑道的底部位于第二垃圾盒的正上方，所述电机架上固定连接有电机，所述电机的输出端固定连接有贯穿壳体底面的转动轴，所述转动轴上设有用于吸附壳体中铁屑的吸附机构。
优选的，所述吸附机构包括有固定连接在转动轴远离电机一侧的圆盘，所述圆盘的侧面固定连接有用于刮动壳体内壁的刮刀，所述圆盘远离转动轴的一端固定连接有两个支撑柱，所述支撑柱上轴向滑动连接有筒套，所述筒套的内壁上固定连接有第一滑块，所述支撑架的下表面固定连接有贯穿筒套的支撑杆和开关，所述支撑杆远离支撑架的一端固定连接有第一转块，所述圆盘上开设有与第一转块配合的转槽，所述支撑杆的弧形轮廓上固定连接有圆块，所述圆块上开设有U形槽，所述第一滑块与U形槽滑动连接，所述筒套的外表面固定连接有六个或多个用于吸附铁屑的吸附块。
优选的，所述转动轴上设有用于铁屑掉落的回收机构，回收机构包括有固定连接在转动轴弧形轮廓上的第一缺齿齿轮和第二缺齿齿轮，且所述第一缺齿齿轮和第二缺齿齿轮贴合，所述承重板上定轴转动连接有第一转动杆和第二转动杆，所述第一转动杆的弧形轮廓上固定连接有与第一缺齿齿轮间歇啮合的第三缺齿齿轮，所述第二转动杆的弧形轮廓上固定连接有与第二缺齿齿轮间歇啮合的第四缺齿齿轮，所述第一支撑板和第二支撑板上均开设有滑槽并通过滑槽分别限位滑动连接有与第一缺齿齿轮和第三缺齿齿轮交替啮合的第一齿条以及与第二缺齿齿轮和第四缺齿齿轮交替啮合的第二齿条，所述第一齿条和第二齿条的上表面均固定连接有用于承接铁屑的第一圆环和第二圆环，所述第二圆环的侧面开设有与滑道配合的开口。
优选的，所述第二齿条上设有用于清洁过滤箱的清洁机构，所述清洁机构包括有连接块，所述第二齿条靠近过滤箱的一侧开设有滑槽并通过滑槽与连接块限位滑动连接，所述连接块上固定连接有连接杆，所述连接杆的弧形轮廓上固定连接有清洁过滤箱上表面的洗刷头，所述连接杆远离连接块的一端定轴转动连接有第二转块，所述承重板上固定连接有第三支撑板，所述第三支撑板上开设有平行四边形槽，并通过平行四边形槽限位滑动连接有第二转块。
优选的，所述清洁机构还包括有伸缩杆，所述平行四边形槽的对角线开设有第一限位槽和第二限位槽，所述第一限位槽和第二限位槽的底壁均与伸缩杆固定连接，每个所述伸缩杆的上表面均固定连接有第二滑块,每个所述伸缩杆靠近顶部的一端上均套接有弹簧，每个所述弹簧的两端均与伸缩杆和第二滑块固定连接。
优选的，所述承重板上设有用于将过滤后的水重新流入壳体内并清洗洗刷头的回流机构，所述回流机构包括有固定连接在承重板上的活塞筒，所述活塞筒通过第二运输管与过滤箱固定连通，所述活塞筒远离第二运输管的一端通过第三运输管与壳体固定连通，所述第二运输管和第三运输管上均固定连接有单向阀，所述第三运输管上固定连通有用于清洗洗刷头的第四运输管，所述第四运输管与连接杆固定连接，所述活塞筒的内壁上定轴滑动连接有密封塞，所述密封塞的上表面同轴固定连接有贯穿活塞筒顶面的滑动杆，所述滑动杆远离密封塞的一端固定连接有连接板，所述连接杆上固定连接有第三滑块，所述连接板上开设有与第三滑块限位滑动连接的滑槽。
优选的，所述承重板上设有用于将过滤后的水重新流入壳体内并清洗洗刷头的回流机构，所述回流机构包括有固定连接在承重板上的水泵，所述水泵通过第二运输管与过滤箱固定连通，所述水泵远离第二运输管的一端通过第三运输管与壳体固定连通，所述第二运输管和第三运输管上均固定连接有单向阀，所述第三运输管上固定连通有用于清洗洗刷头的第四运输管，所述第四运输管与连接杆固定连接。
与现有技术相比，本发明的有益效果如下：1、本发明通过设置吸附机构，达到了在吸附块往复上下滑动且转动时搅拌污水使得更容易吸附铁屑，且达到分离污泥和铁屑混合物容易，节省了大量人力和时间的效果。
2、本发明通过设置回收机构，达到了将吸附块上的铁屑送入第二垃圾盒从而达到污泥和铁屑分离的效果。
3、本发明通过设置过滤箱，达到了含有污泥的水过滤，使得水可以重复利用的效果。
4、本发明通过设置清理机构，达到了将过滤箱的顶面清洁，避免过滤箱堵塞的效果。
5、本发明通过设置回流机构，达到了将过滤后的重新运输到壳体内继续使用，节省了大量的水资源，且清洁了洗刷头使得避免洗刷头粘附太多污泥从而在清洁过滤箱时清洁不干净的效果。
（发明人：顾春健;陈顺国;徐晓宇）
