公布日：2022.06.07
申请日：2022.01.24
分类号：C02F9/06(2006.01)I;B01F27/92(2022.01)I
摘要
本申请提供了一种电催化氧化污水处理系统及其使用方法，电催化氧化污水处理系统包括工作台和设置于工作台顶部的箱体，还包括：隔板，固定连接在箱体内部并将箱体内部分隔有第一空腔和第二空腔，第一空腔和第二空腔之间通过换水部件相连通，箱体顶部通过连板固定连接有第一驱动电机，第二空腔内部底壁设置有除垢部，除垢部底部穿过工作台并向下延伸，水泵，通过固定块固定连接在工作台顶部，水泵与箱体之间通过水管相连通，水泵输出端连接有过滤部，用于对污水进行二次过滤；本申请极大程度提高了该装置的混合效果，从而保证污水和絮凝剂充分混合，且过滤袋可以对污水中的大量杂质进行清除，避免二次影响污水的水质。
权利要求书

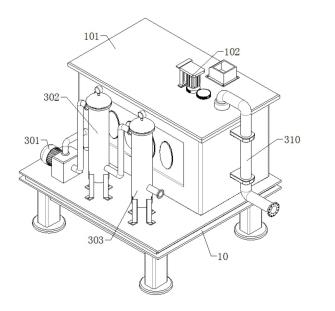

1.一种电催化氧化污水处理系统，包括工作台（10）和设置于工作台（10）顶部的箱体（101），其特征在于，还包括：隔板（311），固定连接在箱体（101）内部并将箱体（101）内部分隔有第一空腔和第二空腔，所述第一空腔和第二空腔之间通过换水部件（304）相连通，箱体（101）顶部通过连板固定连接有第一驱动电机（102），所述第一空腔内部设置有与第一驱动电机（102）输出端相匹配的混合清理部，用于对保证絮凝剂和污水充分混合；极板部件（20），固定连接在箱体（101）内壁，所述第二空腔内部底壁设置有除垢部，所述除垢部底部穿过工作台（10）并向下延伸，所述第二空腔内部设置有与除垢部相匹配的护板（201）；水泵（301），通过固定块固定连接在工作台（10）顶部，所述水泵（301）与箱体（101）之间通过水管相连通，所述水泵（301）输出端连接有过滤部，用于对污水进行二次过滤；所述除垢部包括固定连接在箱体（101）内部的固定卡套（202），所述固定卡套（202）内部滑动连接有滑套（203），所述滑套（203）底部可拆卸连接有接料架（204），所述滑套（203）外壁设置有驱动装置。
2.根据权利要求1所述的一种电催化氧化污水处理系统，其特征在于，所述混合清理部包括转动连接在箱体（101）顶部并与第一驱动电机（102）相连接的半齿轮（103），所述箱体（101）顶部设置有与半齿轮（103）相啮合的第一全齿轮（104），所述第一全齿轮（104）底部设置有转动轴（105），所述转动轴（105）外壁设置有清理组件。
3.根据权利要求2所述的一种电催化氧化污水处理系统，其特征在于，所述清理组件包括通过固定环连接在转动轴（105）外壁的第一支撑杆（107），所述第一支撑杆（107）远离转动轴（105）的一端连接有扰流板（108），所述转动轴（105）外壁设置有与扰流板（108）相匹配的扰流叶片（106）。
4.根据权利要求3所述的一种电催化氧化污水处理系统，其特征在于，所述转动轴（105）外壁连接有第二支撑杆（109），所述第二支撑杆（109）远离转动轴（105）的一端通过靠板连接有过滤袋（110）。
5.根据权利要求1所述的一种电催化氧化污水处理系统，其特征在于，所述驱动装置包括连接在滑套（203）外壁的斜齿板（205），所述箱体（101）内部固定连接有连接座（206），所述连接座（206）内壁转动连接于转动杆（209），所述连接座（206）外壁设置有与转动杆（209）相匹配的第二驱动电机（210），所述转动杆（209）外壁设置有与斜齿板（205）相配合的斜齿轮（207），所述转动杆（209）中段外壁设置有与滑套（203）相匹配的开合组件。
6.根据权利要求5所述的一种电催化氧化污水处理系统，其特征在于，所述开合组件包括固定连接在转动杆（209）外壁的第二全齿轮（208），所述连接座（206）内壁顶部滑动连接有挡板（30），所述挡板（30）底壁设置有与第二全齿轮（208）相匹配齿板部件，所述滑套（203）内部设置有转动机构。
7.根据权利要求6所述的一种电催化氧化污水处理系统，其特征在于，所述转动机构包括固定连接在滑套（203）内部的支撑台（307），所述支撑台（307）底部设置有第三驱动电机（308），所述支撑台（307）顶部通过转轴连接有第三全齿轮（306），所述转轴与第三驱动电机（308）之间通过皮带部件（309）相匹配，所述滑套（203）内部转动连接有与极板部件（20）相匹配的空心齿轮（305），所述空心齿轮（305）内壁设置有清理齿环。
8.根据权利要求1所述的一种电催化氧化污水处理系统，其特征在于，所述过滤部包括通过支撑架连接在工作台（10）顶部的第一过滤装置（302）和第二过滤装置（303），所述第一过滤装置（302）和第二过滤装置（303）之间通过连接管相贯通，所述第一过滤装置（302）与水泵（301）之间通过输送管相连通，所述箱体（101）顶部设置有进水管（310）。
发明内容
本发明的目的在于：针对目前存在的该装置通过旋风分离器带动污水和絮凝剂进行搅拌，但这种搅拌效果不好，难以保证污水和絮凝剂充分混合且混合后的污水中含有大量杂质不便对其进行清除；极板长时间使用后外壁会结出许多污垢，若不及时对其进行清理不仅减少极板使用寿命还会影响氧化效果；该装置的污水处理效果较差，难以保证处理后污水的质量品质。
为了实现上述发明目的，本发明提供了以下技术方案：
一种电催化氧化污水处理系统，工作台和设置于工作台顶部的箱体，还包括：
隔板，固定连接在箱体内部并将箱体内部分隔有第一空腔和第二空腔，所述第一空腔和第二空腔之间通过换水部件相连通，箱体顶部通过连板固定连接有第一驱动电机，所述第一空腔内部设置有与第一驱动电机输出端相匹配的混合清理部，用于对保证絮凝剂和污水充分混合；
极板部件固定连接在箱体内壁，所述第二空腔内部底壁设置有除垢部，所述除垢部底部穿过工作台并向下延伸，所述第二空腔内部设置有与除垢部相匹配的护板；
水泵，通过固定块固定连接在工作台顶部，所述水泵与箱体之间通过水管相连通，所述水泵输出端连接有过滤部，用于对污水进行二次过滤。
作为本申请优选的技术方案，所述混合清理部包括转动连接在箱体顶部并与第一驱动电机相连接的半齿轮，所述箱体顶部设置有与半齿轮相啮合的第一全齿轮，所述第一全齿轮底部设置有转动轴，所述转动轴外壁设置有清理组件。
作为本申请优选的技术方案，所述清理组件包括通过固定环连接在转动轴外壁的第一支撑杆，所述第一支撑杆远离转动轴的一端连接有扰流板，所述转动轴外壁设置有与扰流板相匹配的扰流叶片。
作为本申请优选的技术方案，所述转动轴外壁连接有第二支撑杆，所述第二支撑杆远离转动轴的一端通过靠板连接有过滤袋。
作为本申请优选的技术方案，所述除垢部包括固定连接在箱体内部的固定卡套，所述固定卡套内部滑动连接有滑套，所述滑套底部可拆卸连接有接料架，所述滑套外壁设置有驱动装置。
作为本申请优选的技术方案，所述驱动装置包括连接在滑套外壁的斜齿板，所述箱体内部固定连接有连接座，所述连接座内壁转动连接于转动杆，所述连接座外壁设置有与转动杆相匹配的第二驱动电机，所述转动杆外壁设置有与斜齿板相配合的斜齿轮，所述转动杆中段外壁设置有与滑套相匹配的开合组件。
作为本申请优选的技术方案，所述开合组件包括固定连接在转动杆外壁的第二全齿轮，所述连接座内壁顶部滑动连接有挡板，所述挡板底壁设置有与第二全齿轮相匹配齿板部件，所述滑套内部设置有转动机构。
作为本申请优选的技术方案，所述转动机构包括固定连接在滑套内部的支撑台，所述支撑台底部设置有第三驱动电机，所述支撑台顶部通过转轴连接有第三全齿轮，所述转轴与第三驱动电机之间通过皮带部件相匹配，所述滑套内部转动连接有与极板部件相匹配的空心齿轮，所述空心齿轮内壁设置有清理齿环。
作为本申请优选的技术方案，所述过滤部包括通过支撑架连接在工作台顶部的第一过滤装置和第二过滤装置，所述第一过滤装置和第二过滤装置之间通过连接管相贯通，所述第一过滤装置与水泵之间通过输送管相连通，所述箱体顶部设置有进水管。
本发明还公开了一种电催化氧化污水处理系统的使用方法，具体包括以下步骤：
S1：启动设备，将污水通过进水管输送到箱体第一空腔内部，同时投放絮凝剂，启动第一驱动电机，第一驱动电机输出端带动半齿轮沿着箱体顶部转动；
S2：一次过滤，半齿轮通过第一全齿轮带动转动轴转动，转动轴同时带动第一支撑杆、第二支撑杆和扰流叶片沿着箱体内部转动，第一支撑杆带动扰流板转动，进而对第一空腔内部的絮凝剂和污水进行充分混合，第二支撑杆带动过滤袋在第一空腔转动从而对其内部的杂质进行收集，通过设置的第一支撑杆、第二支撑杆、过滤袋和扰流叶片，极大程度提高了该装置的混合效果，从而保证污水和絮凝剂充分混合，同时过滤袋可以对污水中的大量杂质进行清除，避免二次影响污水的水质，从而一次过滤后的污水经过换水部件流入至箱体的第二空腔；
S3：二次氧化过滤处理，启动极板部件，极板部件对污水进行氧化反应，进一步对污水进行处理，同时启动水泵，处理后的污水经过水泵流入至第一过滤装置和第二过滤装置内进行再次处理，通过设置的水泵、第一过滤装置和第二过滤装置，大大提高了该装置的污水处理效果，有效保证了污水处理后的质量品质；
S4：清理污垢，当极板部件外壁出现污垢时，同时启动第二驱动电机，第二驱动电机通过转动杆带动第二全齿轮转动，第二全齿轮通过齿板部件带动挡板沿着连接座向后滑动，同时转动杆通过斜齿轮带动斜齿板向上运动，斜齿板带动滑套沿着固定卡套向上运动，当滑套运动至极板部件顶部时，同时启动第三驱动电机，第三驱动电机通过皮带部件带动转轴转动，转轴通过第三全齿轮带动空心齿轮，空心齿轮带动清理齿环沿着极板部件外壁转动，从而可以对其进行清理，进而通过控制第二驱动电机正反转，从而带动滑套沿着极板部件外壁往复运动，从而清理齿板对极板部件外壁进行往复清理，进而污垢沿着清理齿环内壁落入至接料架内部，通过设置的转轴、第三全齿轮、空心齿轮、清理齿环、滑套和固定卡套，可以及时对极板部件外壁进行清理，有效保证了极板部件的使用寿命同时提高了该装置的氧化效果。
与现有技术相比，本发明的有益效果：结构简单、操作方便，极大程度提高了该装置的混合效果，从而保证污水和絮凝剂充分混合，且过滤袋可以对污水中的大量杂质进行清除，避免二次影响污水的水质，同时实现及时对极板部件外壁进行清理。
在本申请的方案中：
1.通过设置的第一支撑杆、第二支撑杆、过滤袋和扰流叶片，极大程度提高了该装置的混合效果，从而保证污水和絮凝剂充分混合，同时过滤袋可以对污水中的大量杂质进行清除，避免二次影响污水的水质，解决了现有技术中通过旋风分离器带动污水和絮凝剂进行搅拌，难以保证污水和絮凝剂充分混合且混合后的污水中含有大量杂质不便对其进行清除的问题；
2.通过设置的转轴、第三全齿轮、空心齿轮、清理齿环、滑套和固定卡套，可以及时对极板部件外壁进行清理，有效保证了极板部件的使用寿命同时提高了该装置的氧化效果，解决了现有技术中极板长时间使用后外壁会结出许多污垢，若不及时对其进行清理不仅减少极板使用寿命还会影响氧化效果的问题；
3.通过设置的水泵、第一过滤装置和第二过滤装置，大大提高了该装置的污水处理效果，有效保证了污水处理后的质量品质，解决了现有技术中污水处理效果较差，难以保证处理后污水的质量品质的问题。
（发明人：李贺;王鹏鹞;周国亚;吴波;殷锡芬）
