公布日：2022.07.08
申请日：2022.04.22
分类号：F04B43/10(2006.01)I;F04B43/08(2006.01)I;F04B53/00(2006.01)I
摘要
本发明提供一种基于柔性泵体的自清堵型污水泵，涉及水泵领域。该基于柔性泵体的自清堵型污水泵，包括框架，所述框架包括左右两侧设置的连接段，所述框架的内侧设置有柔性管，所述柔性管的中部固定连接有滑动架，所述滑动架沿着角钢的长度方向滑动设置，所述滑动架的内壁固定连接有柔性膜，所述柔性膜的一侧设置有弧形杆，所述弧形杆的一端和滑动架的内部转动连接，若干所述弧形杆的另一端相互贴合设置，其中一个所述连接段固定连接有呈“L”形汲水管，所述汲水管的另一端内部套接有伸缩管，所述伸缩管的下端内部转动设置有挡板。取消使用叶轮，并采用往复式推送机构，实现液体的泵送，消除传统泵易发生堵塞损坏的问题。
权利要求书

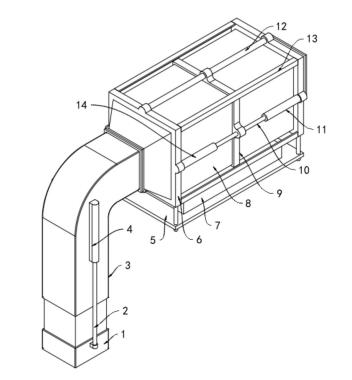

1.一种基于柔性泵体的自清堵型污水泵，包括框架(6)，其特征在于：所述框架(6)包括左右两侧设置的连接段，两个所述连接段之间固定连接有若干角钢(13)，所述框架(6)的内侧设置有柔性管(8)，所述柔性管(8)的两端分别和两个连接段固定连接，所述柔性管(8)的中部固定连接有滑动架(9)，所述滑动架(9)沿着角钢(13)的长度方向滑动设置，所述滑动架(9)的内壁固定连接有柔性膜(17)，所述柔性膜(17)的一侧设置有弧形杆(16)，所述柔性膜(17)依附在弧形杆(16)，所述弧形杆(16)的一端和滑动架(9)的内部转动连接，若干所述弧形杆(16)的另一端相互贴合设置；其中一个所述连接段固定连接有呈“L”形汲水管(3)，所述汲水管(3)的另一端内部套接有伸缩管(1)，所述伸缩管(1)的下端内部转动设置有挡板(19)，所述挡板(19)的下端边缘抵住伸缩管(1)内壁设置的凸边。
2.根据权利要求1所述的一种基于柔性泵体的自清堵型污水泵，其特征在于：所述汲水管(3)的两侧侧壁均固定连接有第一液压缸(4)，所述第一液压缸(4)的下端延伸设置有伸缩杆(2)，所述伸缩杆(2)的下端固定于伸缩管(1)的侧壁。
3.根据权利要求1所述的一种基于柔性泵体的自清堵型污水泵，其特征在于：所述伸缩管(1)下端设置的凸边上固定连接有密封垫(18)，所述密封垫(18)位于挡板(19)和凸边之间。
4.根据权利要求1所述的一种基于柔性泵体的自清堵型污水泵，其特征在于：所述滑动架(9)的上端和下端均设置有通孔(15)，所述通孔(15)中穿插设置有滑杆(12)，并且滑杆(12)和滑动架(9)滑动配合。
5.根据权利要求4所述的一种基于柔性泵体的自清堵型污水泵，其特征在于：所述滑杆(12)的两端分别固定于两个连接段。
6.根据权利要求1所述的一种基于柔性泵体的自清堵型污水泵，其特征在于：所述滑动架(9)的两侧侧壁均固定连接有推杆(10)，且推杆(10)的中部固定于滑动架(9)上。
7.根据权利要求6所述的一种基于柔性泵体的自清堵型污水泵，其特征在于：其中一个所述连接段上固定连接有第二液压缸(11)，所述第二液压缸(11)的输出端和推杆(10)的一端固定连接，另一个所述连接段上固定连接有第第三液压缸(14)，所述第三液压缸(14)的输出端和推杆(10)的另一端固定连接。
8.根据权利要求1所述的一种基于柔性泵体的自清堵型污水泵，其特征在于：所述框架(6)的下部固定连接有底座(5)，所述底座(5)上设置有液压源(7)，所述液压源(7)包括液压泵、油箱、换向阀。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种基于柔性泵体的自清堵型污水泵，解决了现有污水泵在进行泵送时存在异物缠绕堵塞的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种基于柔性泵体的自清堵型污水泵，包括框架，所述框架包括左右两侧设置的连接段，两个所述连接段之间固定连接有若干角钢，所述框架的内侧设置有柔性管，所述柔性管的两端分别和两个连接段固定连接，所述柔性管的中部固定连接有滑动架，所述滑动架沿着角钢的长度方向滑动设置，所述滑动架的内壁固定连接有柔性膜，所述柔性膜的一侧设置有弧形杆，所述柔性膜依附在弧形杆，所述弧形杆的一端和滑动架的内部转动连接，若干所述弧形杆的另一端相互贴合设置；
其中一个所述连接段固定连接有呈“L”形汲水管，所述汲水管的另一端内部套接有伸缩管，所述伸缩管的下端内部转动设置有挡板，所述挡板的下端边缘抵住伸缩管内壁设置的凸边。
优选的，所述汲水管的两侧侧壁均固定连接有第一液压缸，所述第一液压缸的下端延伸设置有伸缩杆，所述伸缩杆的下端固定于伸缩管的侧壁。
优选的，所述伸缩管下端设置的凸边上固定连接有密封垫，所述密封垫位于挡板和凸边之间。
优选的，所述滑动架的上端和下端均设置有通孔，所述通孔中穿插设置有滑杆，并且滑杆和滑动架滑动配合。
优选的，所述滑杆的两端分别固定于两个连接段。
优选的，所述滑动架的两侧侧壁均固定连接有推杆，且推杆的中部固定于滑动架上。
优选的，其中一个所述连接段上固定连接有第二液压缸，所述第二液压缸的输出端和推杆的一端固定连接，另一个所述连接段上固定连接有第第三液压缸，所述第三液压缸的输出端和推杆的另一端固定连接。
优选的，所述框架的下部固定连接有底座，所述底座上设置有液压源，所述液压源包括液压泵、油箱、换向阀。
(三)有益效果
本发明提供了一种基于柔性泵体的自清堵型污水泵。具备以下有益效果：
1、本发明，取消了传统的叶轮机构，采用滑动架往复运动，通过挡板、柔性膜和挡板，推动液体运动，实现液体的泵送，没有高速转动部件，也没有能够使得纤维缠绕的结构，大大降低了被堵塞的几率。
2、本发明，设置有伸缩管和汲水管，可以根据泵送需求，设置的伸缩管的伸出长度，同时伸缩管可以联动滑动架，提高泵送效率。
（发明人：阮明伟;阎红民;严年喜）
