公布日：2022.07.29
申请日：2022.05.31
分类号：B09B3/35(2022.01)I;B09B3/50(2022.01)I;B09B3/38(2022.01)I;B09B101/70(2022.01)N
摘要
本发明公开了一种便于实现废水及垃圾收集的厨房垃圾处理装置，包括箱体，封盖的底端设置有开合组件，箱体的一侧壁穿插设置有两个相对称的电机一，电机一的输出端均连接有位于粉碎腔内的粉碎辊，电机二的输出端连接有位于粉碎辊底部的绞龙，过滤板的两侧设置有凸条，粉碎腔的两侧壁底部开设有与凸条相配合的限位槽，过滤板的一端两侧设置有卡扣，安装槽的内部两侧设置有与卡扣相配合的安装机构。本发明结构合理，操作方便，使得可以在对垃圾进行粉碎、过滤、杀菌及烘干同时，还以对过滤板进行快速便捷的更换与清洗，使得可以提高过滤效率，并且还可以阻挡垃圾中异味的散发，进而提高了工作效率，降低了对环境的污染。
权利要求书

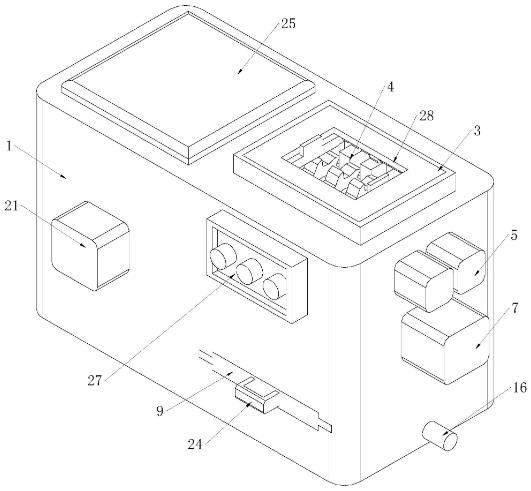

1.一种便于实现废水及垃圾收集的厨房垃圾处理装置，包括箱体(1)，其特征在于：所述箱体(1)内部一侧设置开设有粉碎腔(2)，所述粉碎腔(2)的顶端设置有封盖(3)，所述封盖(3)的底端设置有开合组件(4)，所述箱体(1)的一侧壁穿插设置有两个相对称的电机一(5)，所述电机一(5)的输出端均连接有位于所述粉碎腔(2)内的粉碎辊(6)，所述箱体(1)的一侧壁远离所述电机一(5)的一端穿插设置有电机二(7)，所述电机二(7)的输出端连接有位于所述粉碎辊(6)底部的绞龙(8)；所述箱体(1)的正面一侧设置有位于所述粉碎腔(2)内底部的过滤板(9)，所述过滤板(9)的两侧设置有凸条(10)，所述粉碎腔(2)的两侧壁底部开设有与所述凸条(10)相配合的限位槽(11)，所述过滤板(9)的一端两侧设置有卡扣(12)，所述粉碎腔(2)背面底部开设有安装槽(13)，所述安装槽(13)的内部两侧设置有与所述卡扣(12)相配合的安装机构(14)，所述过滤板(9)的底端与所述粉碎腔(2)的底端形成废水收集腔(15)，所述箱体(1)一侧壁底部设置有与所述废水收集腔(15)相通的排水管(16)；所述粉碎腔(2)的一侧壁中部开设有孔洞(17)，所述孔洞(17)内设置有挡料板(18)，所述挡料板(18)的一侧开设有若干挤压孔(19)。
2.根据权利要求1所述的一种便于实现废水及垃圾收集的厨房垃圾处理装置，其特征在于，所述挡料板(18)另一侧开设有搅拌腔(20)，所述箱体(1)的正面另一侧穿插设置有电机三(21)，所述电机三(21)的输出端连接有位于所述搅拌腔(20)内部的搅拌器(22)，所述搅拌器(22)的底部设置有收集箱(23)；所述收集箱(23)与所述过滤板(9)的一端均设置有把手(24)，所述搅拌腔(20)的顶端设置有盖板(25)，所述盖板(25)的底端设置有紫外线干燥灯(26)，所述箱体(1)的正面远离所述过滤板(9)的一端设置有控制器(27)，所述封盖(3)的中部开设有窗口(28)，所述过滤板(9)的顶端开设有若干过滤孔(29)。
3.根据权利要求1所述的一种便于实现废水及垃圾收集的厨房垃圾处理装置，其特征在于，所述开合组件(4)包括设置在所述封盖(3)底端的四角处的安装块(401)，两两所述安装块(401)之间通过连接杆(402)连接，所述连接杆(402)的中部均套设有限位块(403)。
4.根据权利要求3所述的一种便于实现废水及垃圾收集的厨房垃圾处理装置，其特征在于，所述连接杆(402)远离所述限位块(403)的两侧的圆周外部均套设有滑动块(404)，两两所述滑动块(404)之间均连接有挡板(405)，所述挡板(405)的顶端一侧设置有推拉板(406)，且所述推拉板(406)位于所述窗口(28)内。
5.根据权利要求4所述的一种便于实现废水及垃圾收集的厨房垃圾处理装置，其特征在于，所述连接杆(402)两端圆周外部开设有螺纹限位槽(407)，且两端所述螺纹限位槽(407)的螺纹方向相反，所述滑动块(404)的一侧侧壁均设置有与所述螺纹限位槽(407)相配合的限位柱(408)。
6.根据权利要求1所述的一种便于实现废水及垃圾收集的厨房垃圾处理装置，其特征在于，所述安装机构(14)由外壳(141)、卡爪(142)、弹簧(143)以及连杆(144)构成，且所述卡爪(142)位于所述外壳(141)的内部，所述卡爪(142)的底部与所述外壳(141)的内部底端通过所述弹簧(143)固定连接。
7.根据权利要求6所述的一种便于实现废水及垃圾收集的厨房垃圾处理装置，其特征在于，所述外壳(141)的顶端开设有凹槽一(1411)，所述外壳(141)一侧壁的中部开设有滑槽(1412)，所述外壳(141)另一侧壁的底部开设有通孔一(1413)，所述外壳(141)的两端中部开设有通孔二(1414)，所述通孔二(1414)的内部底端设置有斜板(1415)。
8.根据权利要求6所述的一种便于实现废水及垃圾收集的厨房垃圾处理装置，其特征在于，所述卡爪(142)包括有与所述凹槽一(1411)相配合的移动块(1421)，所述移动块(1421)的一侧壁设置有与所述滑槽(1412)相配合的凸块一(1422)，所述移动块(1421)另一侧壁两侧的两端均设置有与所述外壳(141)的内部侧壁相配合的凸块二(1423)。
9.根据权利要求8所述的一种便于实现废水及垃圾收集的厨房垃圾处理装置，其特征在于，所述移动块(1421)另一侧壁的中部开设有凹槽二(1424)，所述移动块(1421)的顶端设置有固定块(1425)，所述固定块(1425)的两侧均设置有弹性部件(1426)。
10.根据权利要求1所述的一种便于实现废水及垃圾收集的厨房垃圾处理装置，其特征在于，所述连杆(144)的一端的侧壁设置有与所述通孔一(1413)相配合的凸块三(1441)，所述连杆(144)的另一端侧壁设置有与所述凹槽二(1424)相配合的凸块四(1442)。
发明内容
针对相关技术中的问题，本发明提出一种便于实现废水及垃圾收集的厨房垃圾处理装置，以克服现有相关技术所存在的上述技术问题。
为此，本发明采用的具体技术方案如下：
一种便于实现废水及垃圾收集的厨房垃圾处理装置，包括箱体，箱体内部一侧设置开设有粉碎腔，粉碎腔的顶端设置有封盖，封盖的底端设置有开合组件，箱体的一侧壁穿插设置有两个相对称的电机一，电机一的输出端均连接有位于粉碎腔内的粉碎辊，箱体的一侧壁远离电机一的一端穿插设置有电机二，电机二的输出端连接有位于粉碎辊底部的绞龙，箱体的正面一侧设置有位于粉碎腔内底部的过滤板，过滤板的两侧设置有凸条，粉碎腔的两侧壁底部开设有与凸条相配合的限位槽，过滤板的一端两侧设置有卡扣，粉碎腔背面底部开设有安装槽，安装槽的内部两侧设置有与卡扣相配合的安装机构，过滤板的底端与粉碎腔的底端形成废水收集腔，箱体一侧壁底部设置有与废水收集腔相通的排水管，粉碎腔的一侧壁中部开设有孔洞，孔洞内设置有挡料板，挡料板的一侧开设有若干挤压孔。
进一步的，为了使过滤后垃圾能后进行杀菌烘干，使得工作人员更加便捷的清理过滤后固体垃圾，减少了垃圾中散发的异味，从而可以降低对环境的影响，挡料板另一侧开设有搅拌腔，箱体的正面另一侧穿插设置有电机三，电机三的输出端连接有位于搅拌腔内部的搅拌器，搅拌器的底部设置有收集箱，收集箱与过滤板的一端均设置有把手，搅拌腔的顶端设置有盖板，盖板的底端设置有紫外线干燥灯，箱体的正面远离过滤板的一端设置有控制器，封盖的中部开设有窗口，过滤板的顶端开设有若干过滤孔。
进一步的，为了使在进行垃圾粉碎工作时可以避免垃圾迸溅，同时也可以避免垃圾中异味的扩散，开合组件包括设置在封盖底端的四角处的安装块，两两安装块之间通过连接杆连接，连接杆的中部均套设有限位块，连接杆远离限位块的两侧的圆周外部均套设有滑动块，两两滑动块之间均连接有挡板，挡板的顶端一侧设置有推拉板，且推拉板位于窗口内。
进一步的，为了使两组挡板能够同步运动，连接杆两端圆周外部开设有螺纹限位槽，且两端螺纹限位槽的螺纹方向相反，滑动块的一侧侧壁均设置有与螺纹限位槽相配合的限位柱。
进一步的，为了实现安装机构对卡扣的夹持，从而使得可以对过滤板进行固定，同时还可以稳定快捷的对过滤板进行更换与清洗，进而提高了过滤效率，加快了过滤进度，适用性更广，安装机构由外壳、卡爪、弹簧以及连杆构成，且卡爪位于外壳的内部，卡爪的底部与外壳的内部底端通过弹簧固定连接。
进一步的，为了实现外壳、卡爪、弹簧以及连杆之间的连接，外壳的顶端开设有凹槽一，外壳一侧壁的中部开设有滑槽，外壳另一侧壁的底部开设有通孔一，外壳的两端中部开设有通孔二，通孔二的内部底端设置有斜板，卡爪包括有与凹槽一相配合的移动块，移动块的一侧壁设置有与滑槽相配合的凸块一，移动块另一侧壁两侧的两端均设置有与外壳的内部侧壁相配合的凸块二，移动块另一侧壁的中部开设有凹槽二，移动块的顶端设置有固定块，固定块的两侧均设置有弹性部件。
进一步的，为了可以对卡爪在外壳内部的位置进行限定，连杆的一端的侧壁设置有与通孔一相配合的凸块三，连杆的另一端侧壁设置有与凹槽二相配合的凸块四。
本发明的有益效果为：
1、本发明结构合理，操作方便，使得可以在对垃圾进行粉碎、过滤、杀菌及烘干同时，还以对过滤板进行快速便捷的更换与清洗，使得可以提高过滤效率，并且还可以阻挡垃圾中异味的散发，进而提高了工作效率，降低了对环境的污染。
2、通过设置开合组件，使得在对垃圾进行粉碎工作时可以避免垃圾迸溅，同时也可以避免垃圾中异味的扩散，从而可以降低对环境的影响。
3、通过设置安装机构，可以实现安装机构对卡扣的夹持，从而使得可以对过滤板进行固定，同时还可以稳定快捷的对过滤板进行更换与清洗，进而提高了过滤效率，加快了过滤进度，适用性更广。
（发明人：刘德涛）
