公布日：2022.06.03
申请日：2022.03.08
分类号：C02F1/04(2006.01)I
摘要

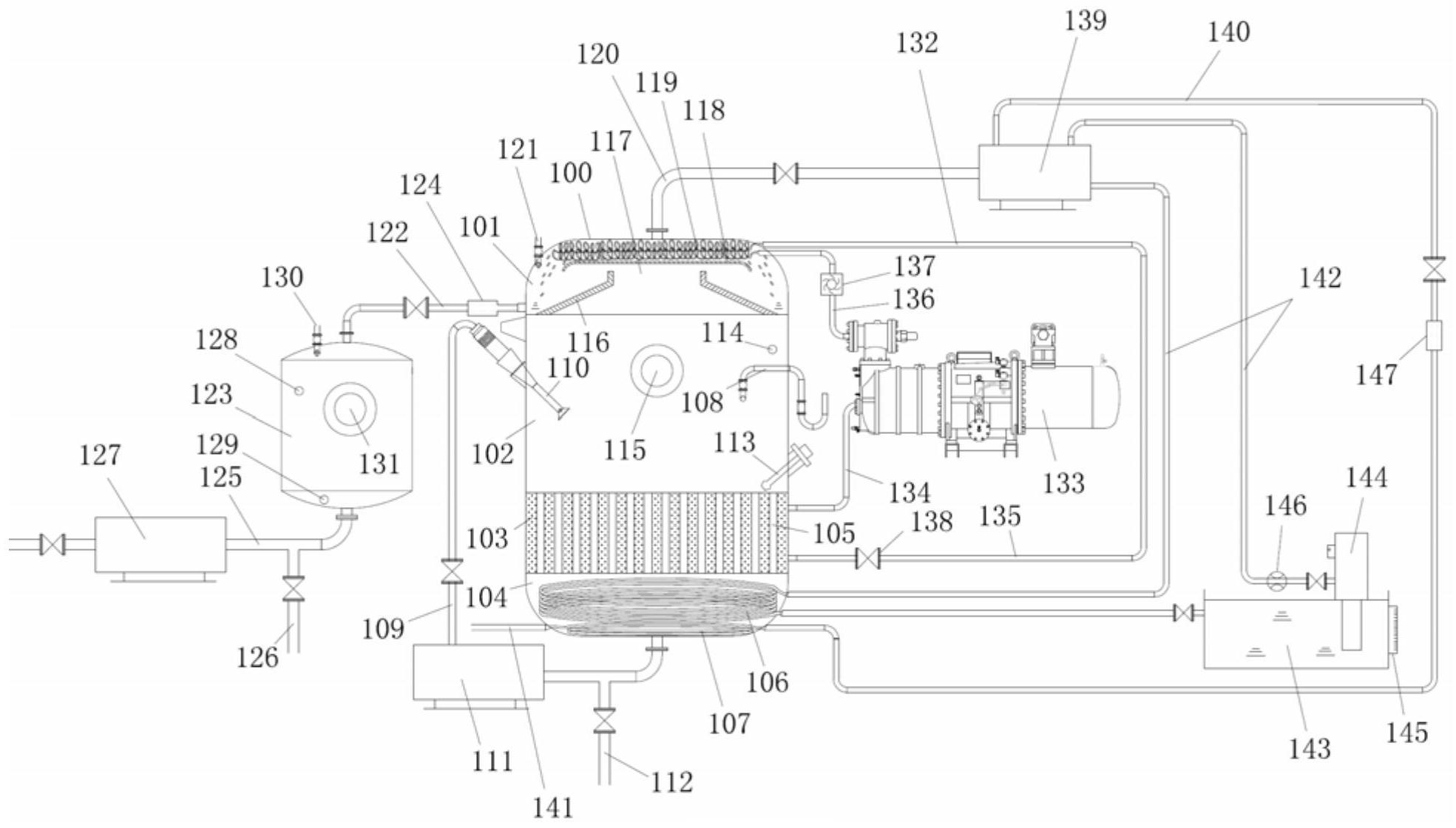

本申请公开了一种低温蒸馏废水处理设备，包括罐体，所述罐体内部由上至下包括依次设置的冷凝腔、雾化腔、第一加热腔以及第二加热腔，所述第一加热腔形成有排列设置的多个连通所述雾化腔与所述第二加热腔的竖直管路，所述第一加热腔内部填充有第一介质，所述第二加热腔内部设置有第一热盘管。本发明在罐体内部集成冷凝腔、雾化腔、加热腔实现了一个罐体就实现冷凝、雾化以及加热蒸发的功能，大大减小了设备的大小以及占地面积。
权利要求书
1.一种低温蒸馏废水处理设备，其特征在于，包括罐体，所述罐体内部由上至下包括依次设置的冷凝腔、雾化腔、第一加热腔以及第二加热腔，所述第一加热腔形成有排列设置的多个连通所述雾化腔与所述第二加热腔的竖直管路，所述第一加热腔内部填充有第一介质，所述第二加热腔内部设置有第一热盘管。
2.根据权利要求1所述的低温蒸馏废水处理设备，其特征在于，所述第一热盘管下方设置有第二热盘管。
3.根据权利要求1所述的低温蒸馏废水处理设备，其特征在于，所述雾化腔中部安装有进液管。
4.根据权利要求1所述的低温蒸馏废水处理设备，其特征在于，所述第二加热腔底部经第一循环管路连接有雾化器，所述雾化器延伸至所述雾化腔，所述第一循环管路上安装有第一泵体，所述第一循环管路上设置有第一排污管。
5.根据权利要求1所述的低温蒸馏废水处理设备，其特征在于，所述雾化腔靠近底部处安装有液位传感器，所述雾化腔靠近顶部处安装有泡沫传感器。
6.根据权利要求1所述的低温蒸馏废水处理设备，其特征在于，所述雾化腔侧壁形成有第一检视口。
7.根据权利要求1所述的低温蒸馏废水处理设备，其特征在于，所述冷凝腔与所述雾化腔之间设置有喇叭状的隔温板，所述隔温板顶部形成有收束后的流通口，所述流通口上方设置有冷凝板，所述冷凝板的直径大于所述流通口的直径，所述冷凝板的上方设置有螺旋冷凝管。
8.根据权利要求1所述的低温蒸馏废水处理设备，其特征在于，所述冷凝腔的顶部中间连通于第一排气管，所述冷凝腔的顶部一侧安装有第一排气阀。
9.根据权利要求1所述的低温蒸馏废水处理设备，其特征在于，所述冷凝腔的底部经第一排液管连通至冷凝水池的顶部，所述第一排液管上设置有第一流水可视窗。10.根据权利要求9所述的低温蒸馏废水处理设备，其特征在于，所述冷凝水池的底部经第二排液管排出，所述第二排液管上设置有第三排液管，所述第二排液管上安装有第二泵体，所述冷凝水池靠近顶部处与靠近底部处分别安装有上限液位传感器与下限液位传感器，所述冷凝水池的顶部安装有第二排气阀，所述冷凝水池的侧壁形成有第二检视口。
发明内容
本发明的目的在于提供一种低温蒸馏废水处理设备。
为实现上述目的，本发明提供如下技术方案。
本申请实施例公开了一种低温蒸馏废水处理设备，包括罐体，所述罐体内部由上至下包括依次设置的冷凝腔、雾化腔、第一加热腔以及第二加热腔，所述第一加热腔形成有排列设置的多个连通所述雾化腔与所述第二加热腔的竖直管路，所述第一加热腔内部填充有第一介质，所述第二加热腔内部设置有第一热盘管。
优选的，在上述的低温蒸馏废水处理设备中，所述第一热盘管下方设置有第二热盘管。
优选的，在上述的低温蒸馏废水处理设备中，所述雾化腔中部安装有进液管。
优选的，在上述的低温蒸馏废水处理设备中，所述第二加热腔底部经第一循环管路连接有雾化器，所述雾化器延伸至所述雾化腔，所述第一循环管路上安装有第一泵体，所述第一循环管路上设置有第一排污管。
优选的，在上述的低温蒸馏废水处理设备中，所述雾化腔靠近底部处安装有液位传感器，所述雾化腔靠近顶部处安装有泡沫传感器。
优选的，在上述的低温蒸馏废水处理设备中，所述雾化腔侧壁形成有第一检视口。
优选的，在上述的低温蒸馏废水处理设备中，所述冷凝腔与所述雾化腔之间设置有喇叭状的隔温板，所述隔温板顶部形成有收束后的流通口，所述流通口上方设置有冷凝板，所述冷凝板的直径大于所述流通口的直径，所述冷凝板的上方设置有螺旋冷凝管。
优选的，在上述的低温蒸馏废水处理设备中，所述冷凝腔的顶部中间连通于第一排气管，所述冷凝腔的顶部一侧安装有第一排气阀。
优选的，在上述的低温蒸馏废水处理设备中，所述冷凝腔的底部经第一排液管连通至冷凝水池的顶部，所述第一排液管上设置有第一流水可视窗。
优选的，在上述的低温蒸馏废水处理设备中，所述冷凝水池的底部经第二排液管排出，所述第二排液管上设置有第三排液管，所述第二排液管上安装有第二泵体，所述冷凝水池靠近顶部处与靠近底部处分别安装有上限液位传感器与下限液位传感器，所述冷凝水池的顶部安装有第二排气阀，所述冷凝水池的侧壁形成有第二检视口。
与现有技术相比，本发明技术方案的优势在于在罐体内部集成冷凝腔、雾化腔、加热腔实现了一个罐体就实现冷凝、雾化以及加热蒸发的功能，大大减小了设备的大小以及占地面积。
（发明人：孙虎;金龙君）
