公布日：2022.06.07
申请日：2022.04.22
分类号：C02F9/04(2006.01)I;C02F9/08(2006.01)I;C02F1/52(2006.01)N;C02F1/32(2006.01)N;C02F101/30(2006.01)N
摘要
本发明公开了一种有机废水污水处理设备及污水处理方法，属于污水处理领域，一种有机废水污水处理设备，包括初滤池，所述初滤池的右侧设有凝絮池，所述凝絮池的前侧和后侧分别设有矩形缺口，所述凝絮池的右侧设有消毒池，所述初滤池的底部连接污水转移单元，还包括：杂物滤除单元，包含有滑柱、托块、限位头、安装托框和锥台状滤网，所述初滤池内四角分别设有滑柱，所述安装托框的四角滑孔分别与四个滑柱竖向滑动连接；可以减小混凝吸附耗材的消耗，只使用凝絮剂，可以对污水中的大颗粒杂物进行过滤，且过滤后的杂物方便快速清理，减少了污水的处理步骤，提高了处理效率，吸附后的凝絮方便清理去除，使处理设备的使用效率得到有效提高。
权利要求书

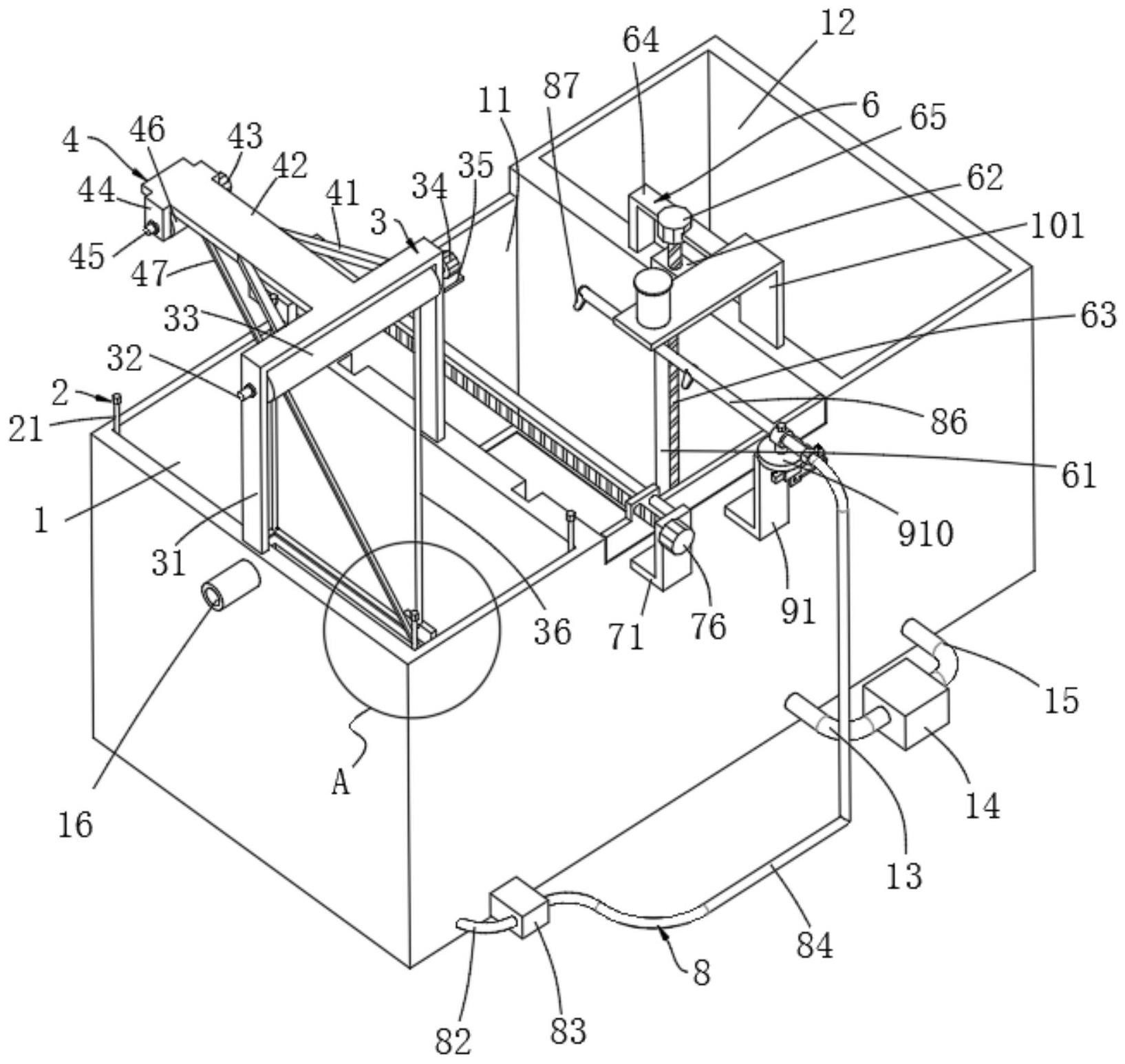

1.一种有机废水污水处理设备，包括初滤池(1)，所述初滤池(1)的右侧设有凝絮池(11)，所述凝絮池(11)的前侧和后侧分别设有矩形缺口，所述凝絮池(11)的右侧设有消毒池(12)，所述初滤池(1)的底部连接污水转移单元(8)，其特征在于，还包括：杂物滤除单元(2)，包含有安装托框(24)和锥台状滤网(25)，所述初滤池(1)内四角分别设有滑柱(21)，所述安装托框(24)的四角滑孔分别与四个滑柱(21)竖向滑动连接，且安装托框(24)的外侧与初滤池(1)的内侧竖向滑动连接，所述安装托框(24)内后侧活动连接锥台状滤网(25)的后侧，所述安装托框(24)内前侧底部设有托住锥台状滤网(25)前侧的托块(22)，四个滑柱(21)的顶部伸出初滤池(1)的顶部且分别螺纹连接有限位头(23)；凝絮滤除单元(5)，包含有限位稳定组件、矩形框(53)、滤布(54)和安装组件，所述凝絮池(11)内通过限位稳定组件安装有矩形框(53)，且矩形框(53)的外侧与凝絮池(11)内侧竖向滑动连接，所述矩形框(53)内通过安装组件安装有滤布(54)；矩形框升降单元(6)，安装在凝絮池(11)的一侧，且矩形框升降单元(6)连接矩形框(53)；凝絮推出单元(7)，安装在凝絮池(11)的顶部；喷头摆动单元(9)，安装在凝絮池(11)的顶部前侧，且喷头摆动单元(9)连接污水转移单元(8)；所述安装组件包含有网孔板(55)、卡接滤网(56)和侧卡条(57)，所述矩形框(53)内下侧设有网孔板(55)，且矩形框(53)顶部左右两侧分别设有弧形卡槽，所述矩形框(53)内上侧安装有卡接滤网(56)，所述卡接滤网(56)的两侧分别设有与弧形卡槽卡接的侧卡条(57)，所述滤布(54)位于卡接滤网(56)的上侧，滤布(54)的两侧分别包裹侧卡条(57)后延伸至卡接滤网(56)的底部两侧；所述矩形框升降单元(6)包含有升降电机(65)和升降块(66)，所述凝絮池(11)的内侧一侧开设有竖槽(61)，所述竖槽(61)的上下端分别设有端板(62)，两个端板(62)之间转动连接有螺纹杆(63)，所述螺纹杆(63)的顶端连接升降电机(65)的输出轴，所述升降电机(65)通过电机架(64)固定在凝絮池(11)的顶部，所述竖槽(61)内竖向滑动连接有升降块(66)，所述升降块(66)上的螺孔与螺纹杆(63)螺纹连接，所述升降块(66)连接矩形框(53)；所述凝絮推出单元(7)包含有控制板(75)、推出电机(76)和推板(77)，所述凝絮池(11)的顶部前侧设有前支架(71)，且凝絮池(11)的顶部后侧设有后支架(72)，所述前支架(71)和后支架(72)之间固定有纵滑杆(73)，且前支架(71)和后支架(72)之间转动连接有纵螺杆(74)，所述纵螺杆(74)的前端连接推出电机(76)的输出轴，所述推出电机(76)固定在前支架(71)前侧，所述控制板(75)上的螺孔与纵螺杆(74)螺纹连接，且控制板(75)上的滑孔与纵滑杆(73)纵向滑动连接，所述控制板(75)的底部连接推板(77)，所述推板(77)对应矩形缺口；所述喷头摆动单元(9)包含有摆动电机(93)、固定盘(910)、固定套(911)，所述凝絮池(11)的顶部前侧设有L形支板(91)，所述L形支板(91)的顶部固定有水平的固定盘(910)，所述固定盘(910)的中部转动连接有转轴，所述转轴的顶端固定连接有固定套(911)，所述固定套(911)上的螺孔螺纹连接有紧固螺栓(912)，所述转轴的底端固定有齿轮(99)，所述L形支板(91)的侧面设有电机托板(92)，所述电机托板(92)的一侧通过安装弯杆(96)连接有横向的滑轨(97)，所述滑轨(97)内横向滑动连接有齿条(98)，所述齿条(98)与齿轮(99)啮合连接，所述齿条(98)的一端活动连接活动连杆(95)的一端，所述活动连杆(95)的另一端活动连接旋动杆(94)的一端，所述旋动杆(94)的另一端固定连接摆动电机(93)的输出轴，所述摆动电机(93)固定在电机托板(92)上；所述污水转移单元(8)包含有滤箱(81)、水泵(83)、硬质管(86)和喷头(87)，所述滤箱(81)位于初滤池(1)内侧底部，所述滤箱(81)内连接吸水管(82)的一端，所述吸水管(82)的另一端延伸至初滤池(1)的前侧并且连接水泵(83)的进水口，所述水泵(83)的出水口连接软管(84)的一端，所述软管(84)的另一端通过连接头(85)连接硬质管(86)的前端，所述硬质管(86)从固定套(911)内穿过，且紧固螺栓(912)的内端抵紧硬质管(86)，所述硬质管(86)的后端设有不少于两个的喷头(87)，还包括托框提升单元(3)，所述托框提升单元(3)包含有拱形架(31)、卷绳电机一(34)、提升线缆(36)和固定块(37)，所述初滤池(1)的中部设有拱形架(31)，所述拱形架(31)的顶部内侧转动连接有卷绳轴一(32)，所述卷绳轴一(32)的中部设有卷绳辊一(33)，所述卷绳辊一(33)的两端分别连接两个提升线缆(36)的一端，两个提升线缆(36)的另一端分别通过固定块(37)连接安装托框(24)的顶部两侧，所述卷绳轴一(32)的右端连接卷绳电机一(34)的输出轴，所述卷绳电机一(34)通过电机座(35)固定在拱形架(31)的侧面；还包括杂物倾倒单元(4)，所述杂物倾倒单元(4)包含有卷线组件、倾倒线缆(47)和倾倒把(48)，所述拱形架(31)的顶部后侧安装有卷线组件，所述卷线组件连接倾倒线缆(47)的一端，所述锥台状滤网(25)的前端顶部连接倾倒把(48)，所述倾倒把(48)连接倾倒线缆(47)的另一端，该处理设备的工作方法包括以下步骤：S1：通过连接在初滤池(1)上的进水管道(16)向初滤池(1)内灌入污水，使用锥台状滤网(25)对含有大量杂物的污水进行初次过滤；S2：待锥台状滤网(25)内滤下杂物后，通过托框提升单元(3)将安装托框(24)提升，使安装托框(24)与初滤池(1)的顶部平齐，然后通过杂物倾倒单元(4)将锥台状滤网(25)的前侧拉起，使锥台状滤网(25)向后翻转倾倒出锥台状滤网(25)内的滤下的杂物；S3：水泵(83)工作将有滤箱(81)内的污水泵处，通过硬质管(86)上的喷头(87)喷入凝絮池(11)内，同时通过凝絮剂添加组件(10)向凝絮池(11)内逐步添加凝絮剂；S4：喷头摆动单元(9)中的摆动电机(93)工作可以带动齿条(98)在滑轨(97)内左右往复活动，从而通过齿轮(99)带动固定盘(910)正反往复转动，从而使硬质管(86)的后端左右摆动，使喷头(87)喷出的污水与凝絮剂充分混合；S5：凝絮剂与污水中的杂物接触形成凝絮，矩形框升降单元(6)带动凝絮滤除单元(5)向上活动，可以通过滤布(54)和卡接滤网(56)将凝絮过滤，直到滤布(54)的上侧与矩形缺口底部平齐，然后使用凝絮推出单元(7)将滤布(54)上的凝絮向后侧推出。
2.根据权利要求1所述的一种有机废水污水处理设备，其特征在于，还包括凝絮剂添加组件(10)，所述凝絮池(11)的顶部中心安装有凝絮剂添加组件(10)。
发明内容
本发明的目的是为了解决现有技术中在实际使用时，污水中初始时具有大颗粒的杂物，全靠混凝吸附的话对混凝吸附耗材的消耗比较大，采用过滤时滤网会快速集聚大量杂物，不方便快速清理，对于有机物的吸附采用了过多的吸附仓，处理步骤多，处理效率低，且吸附后的凝絮不方便清理，导致处理设备的使用效率低下的问题，而提出的一种有机废水污水处理设备及污水处理方法。
为了实现上述目的，本发明采用了如下技术方案：
一种有机废水污水处理设备，包括初滤池，所述初滤池的右侧设有凝絮池，所述凝絮池的前侧和后侧分别设有矩形缺口，所述凝絮池的右侧设有消毒池，所述初滤池的底部连接污水转移单元，还包括：
杂物滤除单元，包含有滑柱、托块、限位头、安装托框和锥台状滤网，所述初滤池内四角分别设有滑柱，所述安装托框的四角滑孔分别与四个滑柱竖向滑动连接，且安装托框的外侧与初滤池的内侧竖向滑动连接，所述安装托框内后侧活动连接锥台状滤网的后侧，所述安装托框内前侧底部设有托住锥台状滤网前侧的托块，四个滑柱的顶部伸出初滤池的顶部且分别螺纹连接有限位头；
凝絮滤除单元，包含有限位稳定组件、矩形框、滤布和安装组件，所述凝絮池内通过限位稳定组件安装有矩形框，且矩形框的外侧与凝絮池内侧竖向滑动连接，所述矩形框内通过安装组件安装有有滤布；
矩形框升降单元，安装在凝絮池的一侧，且矩形框升降单元连接矩形框；
凝絮推出单元，安装在凝絮池的顶部；
喷头摆动单元，安装在凝絮池的顶部前侧，且喷头摆动单元连接污水转移单元。
向初滤池灌入污水，通过安装托框内的锥台状滤网可以将污水中的大颗粒杂物进行过滤，待锥台状滤网中滤下的杂物较多后，可以将安装托框沿着滑柱拉起，直到安装托框的顶部与初滤池平齐时，将锥台状滤网的前侧向后翻转，可以将锥台状滤网内的杂物向后倒出，方便对大颗粒杂物进行过滤，且可以快速方便的倾倒杂物，提高使用效率，限位头可以对安装托框限位，避免安装托框从滑柱顶部脱离，限位稳定组件可以使矩形框稳定的在凝絮池内上下活动，通过安装组件可以将滤布稳定平整的铺设在矩形框内，通过滤布可以有效的对凝絮池内的凝絮进行过滤，矩形框升降单元可以使滤布上的凝絮抬升，同时过滤上层的凝絮，然后通过凝絮推出单元可以将滤布上的凝絮推出凝絮池，污水转移单元可以将初滤池内过滤的污水转移至凝絮池内，喷头摆动单元可以使转移至凝絮池内的污水能够充分的混动，提升与絮凝剂的混合充分度，提升凝絮去除有机物的效果。
优选的，所述安装组件包含有网孔板、卡接滤网和侧卡条，所述矩形框内下侧设有网孔板，且矩形框顶部左右两侧分别设有弧形卡槽，所述矩形框内上侧安装有卡接滤网，所述卡接滤网的两侧分别设有与弧形卡槽卡接的侧卡条，所述滤布位于卡接滤网的上侧，滤布的两侧分别包裹侧卡条后延伸至卡接滤网的底部两侧。
使用网孔板可以对上侧的卡接滤网底部进行承托，避免卡接滤网在矩形框内下移脱离矩形框，使用侧卡条和弧形卡槽可以方便卡接滤网卡接在矩形框内，通过卡接滤网可以将滤布平整的固定，使滤布能充分有效的滤除凝絮，所述滤布采用多层纱布制成。
优选的，所述矩形框升降单元包含有竖槽、端板、螺纹杆、电机架、升降电机和升降块，所述凝絮池的内侧一侧开设有竖槽，所述竖槽的上下端分别设有端板，两个端板之间转动连接有螺纹杆，所述螺纹杆的顶端连接升降电机的输出轴，所述升降电机通过电机架固定在凝絮池的顶部，所述竖槽内竖向滑动连接有升降块，所述升降块上的螺孔与螺纹杆螺纹连接，所述升降块连接矩形框。
电机架用于安装升降电机，升降电机工作可以带动螺纹杆转动，两个端板可以使螺纹杆处于稳定状态，由于螺纹杆和升降块的螺纹作用，使升降块沿着竖槽竖向活动，从而可以带动矩形框上下活动，方便将矩形框内的滤布从下向上提升，对凝絮池内的凝絮滤除。
优选的，所述凝絮推出单元包含有前支架、后支架、纵滑杆、纵螺杆、控制板、推出电机和推板，所述凝絮池的顶部前侧设有前支架，且凝絮池的顶部后侧设有后支架，所述前支架和后支架之间固定有纵滑杆，且前支架和后支架之间转动连接有纵螺杆，所述纵螺杆的前端连接推出电机的输出轴，所述推出电机固定在前支架前侧，所述控制板上的螺孔与纵螺杆螺纹连接，且控制板上的滑孔与纵滑杆纵向滑动连接，所述控制板的底部连接推板，所述推板对应矩形缺口。
推出电机工作带动纵螺杆转动，通过纵螺杆与控制板的螺纹作用使控制板沿着纵滑杆前后活动，控制板带动推板从前向后活动的过程中可以将滤布上侧的凝絮向后推出，方便快速的清理凝絮，提高污水处理设备的使用效率。
优选的，还包括托框提升单元，所述托框提升单元包含有拱形架、卷绳轴一、卷绳辊一、卷绳电机一、电机座、提升线缆和固定块，所述初滤池的中部设有拱形架，所述拱形架的顶部内侧转动连接有卷绳轴一，所述卷绳轴一的中部设有卷绳辊一，所述卷绳辊一的两端分别连接两个提升线缆的一端，两个提升线缆的另一端分别通过固定块连接安装托框的顶部两侧，所述卷绳轴一的右端连接卷绳电机一的输出轴，所述卷绳电机一通过电机座固定在拱形架的侧面。
使用拱形架方便安装卷绳轴一和电机座，卷绳电机一工作可以带动卷绳轴一转动，卷绳轴一带动卷绳辊一转动，卷绳辊一可以将提升线缆缠绕，从而通过固定块可以提升安装托框，使安装托框从初滤池内向上活动，当卷绳电机一反向转动时则安装托框由于重力在初滤池内向下活动。
优选的，还包括杂物倾倒单元，所述杂物倾倒单元包含有卷线组件、倾倒线缆和倾倒把，所述拱形架的顶部后侧安装有卷线组件，所述卷线组件连接倾倒线缆的一端，所述锥台状滤网的前端顶部连接倾倒把，所述倾倒把连接倾倒线缆的另一端。卷线组件可以卷收倾倒线缆，在对倾倒线缆缠绕的过程中可以通过倾倒把将锥台状滤网的前端提起，从而使锥台状滤网向后倾倒，方便倒出锥台状滤网内过滤下来的杂物。
优选的，所述喷头摆动单元包含有L形支板、电机托板、摆动电机、旋动杆、活动连杆、安装弯杆、滑轨、齿条、齿轮、固定盘、固定套和紧固螺栓，所述凝絮池的顶部前侧设有L形支板，所述L形支板的顶部固定有水平的固定盘，所述固定盘的中部转动连接有转轴，所述转轴的顶端固定连接有固定套，所述固定套上的螺孔螺纹连接有紧固螺栓，所述转轴的底端固定有齿轮，所述L形支板的侧面设有电机托板，所述电机托板的一侧通过安装弯杆连接有横向的滑轨，所述滑轨内横向滑动连接有齿条，所述齿条与齿轮啮合连接，所述齿条的一端活动连接活动连杆的一端，所述活动连杆的另一端活动连接旋动杆的一端，所述旋动杆的另一端固定连接摆动电机的输出轴，所述摆动电机固定在电机托板上。
摆动电机工作可以使旋动杆三百六十度旋动，通过活动连杆推拉着齿条在滑轨内左右活动，由于齿条和齿轮的啮合作用可以使齿轮以一定角度正反转动，从而使固定盘以一定角度正反转动，从而可以带动硬质管的后端左右往复摆动。
优选的，所述污水转移单元包含有滤箱、吸水管、水泵、软管、连接头、硬质管和喷头，所述滤箱位于初滤池内侧底部，所述滤箱内连接吸水管的一端，所述吸水管的另一端延伸至初滤池的前侧并且连接水泵的进水口，所述水泵的出水口连接软管的一端，所述软管的另一端通过连接头连接硬质管的前端，所述硬质管从固定套内穿过，且紧固螺栓的内端抵紧硬质管，所述硬质管的后端设有不少于两个的喷头。
滤箱可以将初滤池内过滤下来的污水再次过滤，然后通过吸水管进入到水泵内，通过软管和连接头进入到硬质管内，然后通过喷头喷入到凝絮池内，由于喷头摆动单元带动硬质管摆动，可以使喷头不断变换喷出污水的位置，使凝絮池内污水混合，方便与凝絮剂充分混合，使凝絮剂能吸附污水中的有机物。
优选的，还包括凝絮剂添加组件，所述凝絮池的顶部中心安装有凝絮剂添加组件，用于控制向凝絮池内添加凝絮剂。
优选的，一种有机废水污水处理设备的污水处理方法，其特征在于，具体包括以下步骤：
S1：通过连接在初滤池上的进水管道向初滤池内灌入污水，使用安装托框内的锥台状滤网对含有大量杂物的污水进行初次过滤；
S2：待锥台状滤网内滤下杂物后，通过托框提升单元将安装托框提升，使安装托框与初滤池的顶部平齐，然后通过杂物倾倒单元将锥台状滤网的前侧拉起，使锥台状滤网向后翻转倾倒出锥台状滤网内的滤下的杂物；
S3：水泵工作将有滤箱内的污水泵处，通过硬质管上的喷头喷入凝絮池内，同时通过凝絮剂添加组件向凝絮池内逐步添加凝絮剂；
S4：喷头摆动单元中的摆动电机工作可以带动齿条在滑轨内左右往复活动，从而通过齿轮带动固定盘正反往复转动，从而使硬质管的后端左右摆动，使喷头喷出的污水与凝絮剂充分混合；
S5：凝絮剂与污水中的杂物接触形成凝絮，矩形框升降单元带动凝絮滤除单元向上活动，可以通过滤布和卡接滤网将凝絮过滤，直到滤布的上侧与矩形缺口底部平齐，然后使用凝絮推出单元将滤布上的凝絮向后侧推出。
与现有技术相比，本发明提供了一种有机废水污水处理设备及污水处理方法，具备以下有益效果：
1、该有机废水污水处理设备，向初滤池灌入污水，通过安装托框内的锥台状滤网可以将污水中的大颗粒杂物进行过滤，待锥台状滤网中滤下的杂物较多后，可以将安装托框沿着滑柱拉起，直到安装托框的顶部与初滤池平齐时，将锥台状滤网的前侧向后翻转，可以将锥台状滤网内的杂物向后倒出，方便对大颗粒杂物进行过滤，且可以快速方便的倾倒杂物，提高使用效率；
2、该有机废水污水处理设备，限位稳定组件可以使矩形框稳定的在凝絮池内上下活动，通过安装组件可以将滤布稳定平整的铺设在矩形框内，通过滤布可以有效的对凝絮池内的凝絮进行过滤，矩形框升降单元可以使滤布上的凝絮抬升，同时过滤上层的凝絮，然后通过凝絮推出单元可以将滤布上的凝絮推出凝絮池；
3、该有机废水污水处理设备，污水转移单元可以将初滤池内过滤的污水转移至凝絮池内，喷头摆动单元可以使转移至凝絮池内的污水能够充分的混动，提升与絮凝剂的混合充分度，提升凝絮去除有机物的效果；
4、该有机废水污水处理设备，与现有技术相比，可以减小混凝吸附耗材的消耗，只使用凝絮剂，可以对污水中的大颗粒杂物进行过滤，且过滤后的杂物方便快速清理，减少了污水的处理步骤，提高了处理效率，吸附后的凝絮方便清理去除，使处理设备的使用效率得到有效提高。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明污水处理效率高，整个设备的使用效率也得到了提高。
（发明人：代作光;陈洋;陈兵;钟杰;代剑波;青婷;王亮;陈燕霞）
