公布日：2022.05.13
申请日：2022.02.16
分类号：E02B15/10(2006.01)I
摘要
本发明涉及一种智慧节能型多重污水处理设备,包括驱动件和横向对称设置在打捞框两侧的打捞框，驱动件侧壁的前端与两个打捞框的侧壁之间对称固定连接有隔板，管道外壁与圆柱套筒外壁相接触的一端设置有传动组件，叶片的侧壁设置有刮除组件；本发明通过圆柱套筒在水流的带动下使圆柱套筒转动并带动传动组件对刮除组件进行往复运动，叶片表面过滤的漂浮物在刮除组件的带动下进行往复刮除，进一步提高了叶片表面的整洁度，避免叶片表面堆积的打捞物对叶片表面的漏孔造成堵塞，从而提高了叶片转动的效果，有利于对河流进行大面积的连续打捞，通过将水能转化为机械能，进一部提高了环保效果。
权利要求书
1.一种智慧节能型多重污水处理设备，包括驱动件和横向对称设置在打捞框两侧的打捞框，其特征在于：两个所述打捞框的后端均开设有多个通孔，两个打捞框内壁的相背侧与驱动件的侧壁之间均横向贯穿设置有管道，两个管道外壁的顶端均纵向对称开设有接料孔，两个管道外壁的相背侧均活动套设有圆柱套筒，两个圆柱套筒的相对侧与驱动件的侧壁之间均固定连接有多个叶片，多个叶片的侧壁均开设有漏孔,多个叶片沿着圆柱套筒的侧壁周向均匀分布，驱动件侧壁的前端与两个打捞框的侧壁之间对称固定连接有隔板，隔板的上方与打捞框的内部构成一号进水腔，隔板的下方与打捞框的内部构成二号进水腔，一号进水腔的容积小于二号进水腔的容积，管道外壁与圆柱套筒外壁相接触的一端设置有用于驱动刮除组件对叶片进行往复运动的传动组件，叶片的侧壁设置有用于对叶片表面进行刮除的刮除组件。
2.根据权利要求1所述一种智慧节能型多重污水处理设备，其特征在于：所述传动组件包括对称开设在两个管道外壁相远离一端的环形槽，两个圆柱套筒相背侧对应多个叶片的位置沿其周向均开设有多个安装槽，安装槽与环形槽相互连通。
3.根据权利要求2所述一种智慧节能型多重污水处理设备，其特征在于：多个所述安装槽的内部均转动连接有齿轮，环形槽的外壁对应同侧的多个齿轮位置固定连接有多个不完全齿板，不完全齿板与齿轮相互啮合。
4.根据权利要求3所述一种智慧节能型多重污水处理设备，其特征在于：所述刮除组件包括开设在叶片靠近圆柱套筒一侧中心的条形槽，条形槽内部远离圆柱套筒的一端滑动配合有滑块，滑块与条形槽之间连接设置有连接弹簧。
5.根据权利要求4所述一种智慧节能型多重污水处理设备，其特征在于：所述滑块远离叶片的一端固定连接有移动块，移动块远离圆柱套筒的一端且位于叶片的两侧对称贴合有刮板。
6.根据权利要求5所述一种智慧节能型多重污水处理设备，其特征在于：所述移动块靠近圆柱套筒一端的中部转动连接有一号卷辊，多个齿轮轴壁远离叶片的一端均固定套设有二号卷辊，二号卷辊均位于安装槽的内部。
7.根据权利要求6所述一种智慧节能型多重污水处理设备，其特征在于：所述圆柱套筒外壁远离叶片的一端对应多个安装槽的位置开设有多个导向槽，导向槽与安装槽相互连通，一号卷辊的外壁连接设置有拉绳，拉绳远离一号卷辊的一端连接设置在二号卷辊的外壁上，且拉绳位于导向槽的内部。
8.根据权利要求1所述一种智慧节能型多重污水处理设备，其特征在于：两个所述打捞框的相背侧对应管道的位置对称开设有圆孔，两个管道的相背侧且位于两个圆孔的内部通过轴承对称转动连接有圆板，两个圆板的相对侧均固定连接有螺旋杆，驱动件内部的底端且位于两个螺旋杆下方的位置设置有收集槽。
发明内容
基于上述思路，本发明提供如下技术方案：

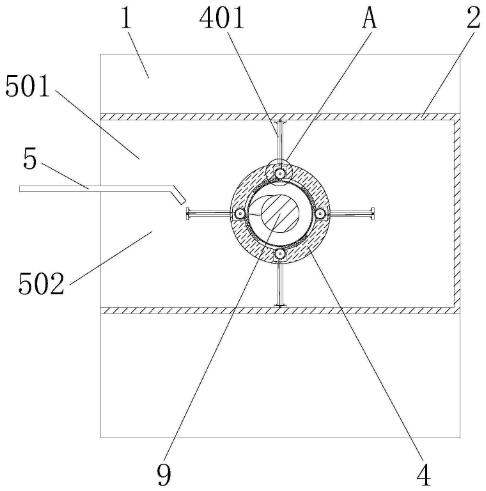

一种智慧节能型多重污水处理设备，包括驱动件和横向对称设置在打捞框两侧的打捞框，两个所述打捞框的后端均开设有多个通孔，两个打捞框内壁的相背侧与驱动件的侧壁之间均横向贯穿设置有管道，两个管道外壁的顶端均纵向对称开设有接料孔，两个管道外壁的相背侧均活动套设有圆柱套筒，两个圆柱套筒的相对侧与驱动件的侧壁之间均固定连接有多个叶片，多个叶片的侧壁均开设有漏孔,多个叶片沿着圆柱套筒的侧壁周向均匀分布，驱动件侧壁的前端与两个打捞框的侧壁之间对称固定连接有隔板，隔板的上方与打捞框的内部构成一号进水腔，隔板的下方与打捞框的内部构成二号进水腔，一号进水腔的容积小于二号进水腔的容积，管道外壁与圆柱套筒外壁相接触的一端设置有用于驱动刮除组件对叶片进行往复运动的传动组件，叶片的侧壁设置有用于对叶片表面进行刮除的刮除组件。
作为本发明进一步的方案：所述传动组件包括对称开设在两个管道外壁相远离一端的环形槽，两个圆柱套筒相背侧对应多个叶片的位置沿其周向均开设有多个安装槽，安装槽与环形槽相互连通。
作为本发明进一步的方案：多个所述安装槽的内部均转动连接有齿轮，环形槽的外壁对应同侧的多个齿轮位置固定连接有多个不完全齿板，不完全齿板与齿轮相互啮合。
作为本发明进一步的方案：所述刮除组件包括开设在叶片靠近圆柱套筒一侧中心的条形槽，条形槽内部远离圆柱套筒的一端滑动配合有滑块，滑块与条形槽之间连接设置有连接弹簧。
作为本发明进一步的方案：所述滑块远离叶片的一端固定连接有移动块，移动块远离圆柱套筒的一端且位于叶片的两侧对称贴合有刮板。
作为本发明进一步的方案：所述移动块靠近圆柱套筒一端的中部转动连接有一号卷辊，多个齿轮轴壁远离叶片的一端均固定套设有二号卷辊，二号卷辊均位于安装槽的内部。
作为本发明进一步的方案：所述圆柱套筒外壁远离叶片的一端对应多个安装槽的位置开设有多个导向槽，导向槽与安装槽相互连通，一号卷辊的外壁连接设置有拉绳，拉绳远离一号卷辊的一端连接设置在二号卷辊的外壁上，且拉绳位于导向槽的内部。
作为本发明进一步的方案：两个所述打捞框的相背侧对应管道的位置对称开设有圆孔，两个管道的相背侧且位于两个圆孔的内部通过轴承对称转动连接有圆板，两个圆板的相对侧均固定连接有螺旋杆，驱动件内部的底端且位于两个螺旋杆下方的位置设置有收集槽。
与现有技术相比，本发明的有益效果是：通过圆柱套筒在水流的带动下使圆柱套筒转动并带动传动组件对刮除组件进行往复运动，叶片表面过滤的漂浮物在刮除组件的带动下进行往复刮除，进一步提高了叶片表面的整洁度，避免叶片表面堆积的打捞物对叶片表面的漏孔造成堵塞，防止从一号进水腔流入打捞框中的水与从二号进水腔流入打捞框中的水相平衡，从而提高了叶片转动的效果，有利于对河流进行大面积的连续打捞，通过将水能转化为机械能，进一部提高了环保效果。
（发明人：杨飞;杨晓钰;杨宏尧）
