公布日：2022.04.05
申请日：2021.11.29
分类号：C02F11/00(2006.01)I;C02F11/121(2019.01)I
摘要
本发明涉及水污染控制技术领域，且公开了一种淤泥污水自动分离的净化清理装置，包括抽水机构，所述抽水机构包括抽水管，所述抽水管的内部设置有限位槽，所述限位槽的内部焊接有限位弹簧，所述限位弹簧的末端焊接有电磁块，所述抽水管的左侧焊接有抽水泵，所述抽水管的右侧开设有排水口。还包括驱动机构，所述驱动机构包括限位套，该淤泥污水自动分离的净化清理装置，通过传输管和螺旋杆的配合使用，可以使污水通过筛板时流入储存仓内部，淤泥通过螺旋杆落入杂物仓的内部，实现淤泥污水分离效果，通过抽水机构和过滤板的配合使用，可以实现污水自动过滤净化的效果，一定程度上提高了污水处理的效率，也改善了水污染的问题。
权利要求书
1.一种淤泥污水自动分离的净化清理装置，其特征在于：包括抽水机构(6)，所述抽水机构(6)包括抽水管(61)，所述抽水管(61)的内部设置有限位槽(62)，所述限位槽(62)的内部焊接有限位弹簧(63)，所述限位弹簧(63)的末端焊接有电磁块(64)，所述抽水管(61)的左侧焊接有抽水泵(65)，所述抽水管(61)的右侧开设有排水口(66)。
2.根据权利要求1所述的一种淤泥污水自动分离的净化清理装置，其特征在于：还包括驱动机构(7)，所述驱动机构(7)包括限位套(71)，所述限位套(71)的内部转动连接有驱动轴(72)，所述驱动轴(72)的外围焊接有螺纹杆(73)，所述螺纹杆(73)的上方啮合有驱动齿(74)，所述驱动齿(74)的外围套接有皮带(75)。

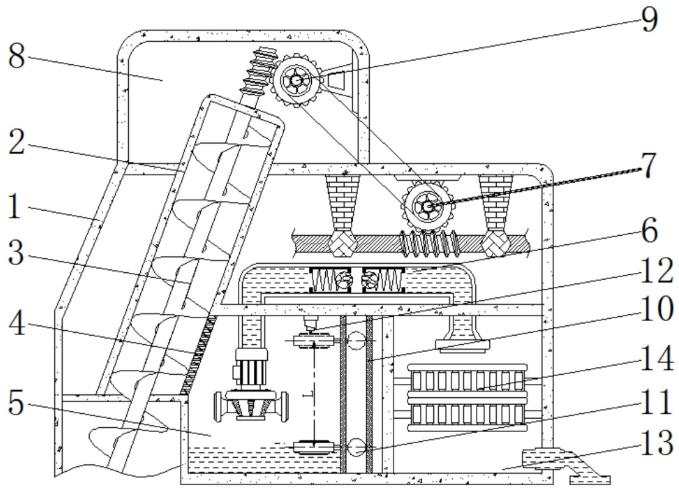

3.根据权利要求1所述的一种淤泥污水自动分离的净化清理装置，其特征在于：还包括装置壳(1)，所述装置壳(1)的内部焊接有传输管(2)，所述传输管(2)的内部转动连接有螺旋杆(3)，所述传输管(2)的右侧设置有筛板(4)，所述装置壳(1)的内部开设有储存仓(5)，所述装置壳(1)内部的顶端设置有抽水机构(6)，所述装置壳(1)内部的顶端设置有驱动机构(7)，所述装置壳(1)的顶部设置有杂物仓(8)，所述杂物仓(8)内部的右侧转动连接有从动齿(9)，所述杂物仓(8)内部的右侧设置有滑轨(10)，所述滑轨(10)的内部滑动连接有浮板(11)，所述杂物仓(8)内部的顶端设置有触点(12)，所述杂物仓(8)的右侧焊接有过滤仓(13)，所述过滤仓(13)的内部焊接有过滤板(14)。
4.根据权利要求1所述的一种淤泥污水自动分离的净化清理装置，其特征在于：所述限位槽(62)设置有两个，分别焊接在抽水管(61)内部的左右两侧，所述限位槽(62)的尺寸与抽水管(61)内部的尺寸相适配，所述限位弹簧(63)设置有两个，呈对称位置分别焊接在左右两个限位槽(62)的内部。
5.根据权利要求3所述的一种淤泥污水自动分离的净化清理装置，其特征在于：所述电磁块(64)设置有两个，分别焊接在左右两个限位弹簧(63)的末端，所述电磁块(64)的尺寸与限位槽(62)的尺寸适配，且电磁块(64)未通电状态下不显极性，通电状态下显不同极性呈互斥状态；所述抽水泵(65)焊接在抽水管(61)的左侧且置于储存仓(5)的内部，所述排水口(66)开设在抽水管(61)的右侧且置于过滤仓(13)的内部。
6.根据权利要求3所述的一种淤泥污水自动分离的净化清理装置，其特征在于：所述限位套(71)设置有两个，分别焊接在装置壳(1)内部顶端的左右两侧，所述驱动轴(72)呈水平状态转动连接在左右两个限位套(71)的内部，所述驱动齿(74)与螺纹杆(73)呈啮合状态，所述从动齿(9)与驱动齿(74)之间通过皮带(75)传动。
7.根据权利要求3所述的一种淤泥污水自动分离的净化清理装置，其特征在于：所述传输管(2)呈倾斜状态焊接在装置壳(1)的左侧，所述螺旋杆(3)转动连接在传输管(2)的内部，且末端与从动齿(9)呈啮合状态；所述筛板(4)与储存仓(5)呈贯通状态，所述杂物仓(8)设置在传输管(2)的送料轨迹上。
8.根据权利要求3所述的一种淤泥污水自动分离的净化清理装置，其特征在于：所述滑轨(10)呈垂直状态焊接在储存仓(5)内部的右侧，所述浮板(11)滑动连接在滑轨(10)的内部，所述触点(12)设置在浮板(11)的运动轨迹上，所述过滤板(14)呈水平状态焊接在过滤仓(13)的内部。
发明内容
为实现上述自动分离淤泥污水且可以污水净化处理的目的，本发明提供如下技术方案：一种淤泥污水自动分离的净化清理装置，包括抽水机构，所述抽水机构包括抽水管，所述抽水管的内部设置有限位槽，所述限位槽的内部焊接有限位弹簧，所述限位弹簧的末端焊接有电磁块，所述抽水管的左侧焊接有抽水泵，所述抽水管的右侧开设有排水口。
还包括驱动机构，所述驱动机构包括限位套，所述限位套的内部转动连接有驱动轴，所述驱动轴的外围焊接有螺纹杆，所述螺纹杆的上方啮合有驱动齿，所述驱动齿的外围套接有皮带。
还包括装置壳，所述装置壳的内部焊接有传输管，所述传输管的内部转动连接有螺旋杆，所述传输管的右侧设置有筛板，所述装置壳的内部开设有储存仓，所述装置壳内部的顶端设置有抽水机构，所述装置壳内部的顶端设置有驱动机构，所述装置壳的顶部设置有杂物仓，所述杂物仓内部的右侧转动连接有从动齿，所述杂物仓内部的右侧设置有滑轨，所述滑轨的内部滑动连接有浮板，所述杂物仓内部的顶端设置有触点，所述杂物仓的右侧焊接有过滤仓，所述过滤仓的内部焊接有过滤板。
优选的，所述限位槽设置有两个，分别焊接在抽水管内部的左右两侧，所述限位槽的尺寸与抽水管内部的尺寸相适配，所述限位弹簧设置有两个，呈对称位置分别焊接在左右两个限位槽的内部。
优选的，所述电磁块设置有两个，分别焊接在左右两个限位弹簧的末端，所述电磁块的尺寸与限位槽的尺寸适配，且电磁块未通电状态下不显极性，通电状态下显不同极性呈互斥状态；所述抽水泵焊接在抽水管的左侧且置于储存仓的内部，所述排水口开设在抽水管的右侧且置于过滤仓的内部。
优选的，所述限位套设置有两个，分别焊接在装置壳内部顶端的左右两侧，所述驱动轴呈水平状态转动连接在左右两个限位套的内部，所述驱动齿与螺纹杆呈啮合状态，所述从动齿与驱动齿之间通过皮带传动。
优选的，所述传输管呈倾斜状态焊接在装置壳的左侧，所述螺旋杆转动连接在传输管的内部，且末端与从动齿呈啮合状态；所述筛板与储存仓呈贯通状态，所述杂物仓设置在传输管的送料轨迹上。
优选的，所述滑轨呈垂直状态焊接在储存仓内部的右侧，所述浮板滑动连接在滑轨的内部，所述触点设置在浮板的运动轨迹上，所述过滤板呈水平状态焊接在过滤仓的内部。
有益效果
与现有技术相比，本发明提供了一种淤泥污水自动分离的净化清理装置，具备以下有益效果：
该淤泥污水自动分离的净化清理装置，通过传输管和螺旋杆的配合使用，可以使污水通过筛板时流入储存仓内部，淤泥通过螺旋杆落入杂物仓的内部，实现淤泥污水分离效果，通过抽水机构和过滤板的配合使用，可以实现污水自动过滤净化的效果，一定程度上提高了污水处理的效率，也改善了水污染的问题。
（发明人：翟明胜）
