公布日：2022.06.21
申请日：2022.03.08
分类号：B01D33/067(2006.01)I;B01D33/46(2006.01)I;B01D33/80(2006.01)I;B01D35/30(2006.01)I;B08B9/093(2006.01)I
摘要
本发明公开了垃圾处理技术领域的一种餐厨垃圾废水的污泥过滤处理装置，包括壳体，所述壳体内腔的两侧均固定安装有支架，所述支架的内部转动连接有分离筒，该装置与对比文件相比具有以下优点：首先在冲洗垃圾的时候垃圾处于翻滚状态，这种设计方式能够使垃圾的各个面都能过被冲洗，避免出现冲洗死角，使污泥分离的更加彻底，其次在冲洗的过程中分离筒能够持续不间断的将垃圾输送到右侧，然后从固体排出管排出，设备能够不间断的进行工作处理，提升了垃圾清理的效率，最后该装置在壳体内部还设有冲洗管，能够将分离筒的表面进行冲洗，在避免孔洞堵塞的同时还能够增加设备的洁净度，因此非常值得推广。
权利要求书

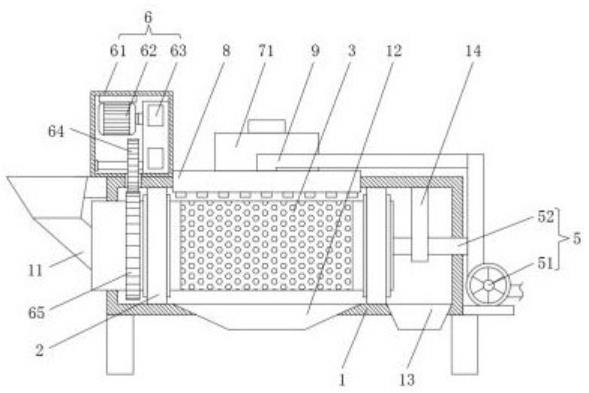

1.一种餐厨垃圾废水的污泥过滤处理装置，包括壳体（1），其特征在于：所述壳体（1）内腔的两侧均固定安装有支架（2），所述支架（2）的内部转动连接有分离筒（3），所述分离筒（3）的表面开设有孔洞，所述分离筒（3）的内壁固定安装有螺旋板（4），所述壳体（1）的右侧设置有喷淋机构（5）；所述壳体（1）顶部的左侧设置有驱动机构（6），所述壳体（1）的后方设置有排气机构（7）。
2.根据权利要求1所述的餐厨垃圾废水的污泥过滤处理装置，其特征在于：所述喷淋机构（5）包括水泵（51），所述水泵（51）固定安装在壳体（1）的右侧，所述水泵（51）的排出端连通有喷淋管（52），所述喷淋管（52）的左端延伸到分离筒（3）的内部，所述喷淋管（52）的表面固定安装有喷嘴（53）。
3.根据权利要求2所述的餐厨垃圾废水的污泥过滤处理装置，其特征在于：所述壳体（1）内腔的顶部固定安装有冲洗管（8），所述冲洗管（8）的顶部连通有输送管（9），所述输送管（9）的另一端与水泵（51）的排出端连通。
4.根据权利要求1所述的餐厨垃圾废水的污泥过滤处理装置，其特征在于：所述驱动机构（6）包括箱体（61），所述箱体（61）固定安装在壳体（1）的顶部，所述箱体（61）内腔的顶部固定安装有电机（62），所述箱体（61）内腔的底部固定安装有减速机（63），所述电机（62）的输出轴与减速机（63）的接入轴固定安装，所述减速机（63）的接出轴固定安装有主动齿（64），所述主动齿（64）的底部啮合有齿盘（65），所述齿盘（65）固定安装在分离筒（3）的表面。
5.根据权利要求1所述的餐厨垃圾废水的污泥过滤处理装置，其特征在于：所述排气机构（7）包括抽气机（71），所述抽气机（71）固定安装在壳体（1）的后方，所述抽气机（71）的进气端连通有抽取管（72），所述抽取管（72）的两端均贯穿到壳体（1）的内部。
6.根据权利要求1所述的餐厨垃圾废水的污泥过滤处理装置，其特征在于：所述分离筒（3）内腔的左侧转动连接有密封板（10），所述密封板（10）通过轴承与分离筒（3）转动连接，所述密封板（10）的左侧连通有进料斗（11），所述进料斗（11）通过固定板与壳体（1）的左侧固定安装。
7.根据权利要求1所述的餐厨垃圾废水的污泥过滤处理装置，其特征在于：所述壳体（1）的底部连通有液体排出管（12），所述液体排出管（12）位于两个支架（2）之间，所述壳体（1）底部的右侧连通有固体排出管（13），所述固体排出管（13）位于分离筒（3）的右侧。
8.根据权利要求1所述的餐厨垃圾废水的污泥过滤处理装置，其特征在于：所述壳体（1）内腔顶部的右侧固定安装有加固板（14），所述加固板（14）的内壁与喷淋管（52）的表面固定安装。
发明内容
本发明的目的在于提供一种餐厨垃圾废水的污泥过滤处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种餐厨垃圾废水的污泥过滤处理装置，包括壳体，所述壳体内腔的两侧均固定安装有支架，所述支架的内部转动连接有分离筒，所述分离筒的表面开设有孔洞，所述分离筒的内壁固定安装有螺旋板，所述壳体的右侧设置有喷淋机构；所述壳体顶部的左侧设置有驱动机构，所述壳体的后方设置有排气机构。
优选的，所述喷淋机构包括水泵，所述水泵固定安装在壳体的右侧，所述水泵的排出端连通有喷淋管，所述喷淋管的左端延伸到分离筒的内部，所述喷淋管的表面固定安装有喷嘴。
优选的，所述壳体内腔的顶部固定安装有冲洗管，所述冲洗管的顶部连通有输送管，所述输送管的另一端与水泵的排出端连通。
优选的，所述驱动机构包括箱体，所述箱体固定安装在壳体的顶部，所述箱体内腔的顶部固定安装有电机，所述箱体内腔的底部固定安装有减速机，所述电机的输出轴与减速机的接入轴固定安装，所述减速机的接出轴固定安装有主动齿，所述主动齿的底部啮合有齿盘，所述齿盘固定安装在分离筒的表面。
优选的，所述排气机构包括抽气机，所述抽气机固定安装在壳体的后方，所述抽气机的进气端连通有抽取管，所述抽取管的两端均贯穿到壳体的内部。
优选的，所述分离筒内腔的左侧转动连接有密封板，所述密封板通过轴承与分离筒转动连接，所述密封板的左侧连通有进料斗，所述进料斗通过固定板与壳体的左侧固定安装。
优选的，所述壳体的底部连通有液体排出管，所述液体排出管位于两个支架之间，所述壳体底部的右侧连通有固体排出管，所述固体排出管位于分离筒的右侧。
优选的，所述壳体内腔顶部的右侧固定安装有加固板，所述加固板的内壁与喷淋管的表面固定安装。
与现有技术相比，本发明的有益效果是：本发明通过驱动机构来驱动分离筒旋转，在分离筒旋转的过程中，其内部的垃圾能够通过螺旋板的导流逐渐输送到右侧，在垃圾输送的过程中，喷淋机构能够向分离筒内部喷洒清水，通过喷洒的清水来将垃圾中的淤泥冲洗分离，而且该装置与对比文件相比具有以下优点：首先在冲洗垃圾的时候垃圾处于翻滚状态，这种设计方式能够使垃圾的各个面都能过被冲洗，避免出现冲洗死角，使污泥分离的更加彻底，其次在冲洗的过程中分离筒能够持续不间断的将垃圾输送到右侧，然后从固体排出管排出，设备能够不间断的进行工作处理，提升了垃圾清理的效率，最后该装置在壳体内部还设有冲洗管，能够将分离筒的表面进行冲洗，在避免孔洞堵塞的同时还能够增加设备的洁净度，因此非常值得推广。
在水泵抽水的过程中，其中一部分清水能够通过输送管输送到冲洗管中，然后通过冲洗管将清水排出，用来对分离筒的表面进行冲洗，这种设计方式不仅能够避免孔洞堵塞，而且还能增加设备的洁净度，通过密封板的设置能够对分离筒的左侧进行密封，防止垃圾处理过程中的臭气扩散，而且由于进料斗为持续不间断的进料，因此通过固体垃圾能够对臭气有所阻挡，并且该装置中的密封板与分离筒为转动连接状态，能够保证进料斗不会跟随分离筒同步旋转，以确保进料能够顺利进行，分离筒内部垃圾在冲洗的过程中，污泥会跟随清水一同从孔洞中流出，此时液体排出管能够对流出的污水进行汇集，进而集中排放到排污池中进行后续的处理，而冲洗后的固体垃圾在从分离筒右侧排出后能够通过固体排出管收集，然后通过固体排出管排放到固体垃圾池中进行集中处理，通过加固板的设置，能够对喷淋管进行加固，在喷淋管内部充满清水的时候加固板能够对喷淋管进行支撑，避免其折断或者弯曲，进而提升设备的使用寿命。
（发明人：王斌;肖程）
