公布日：2022.07.05
申请日：2022.03.04
分类号：B01D29/03(2006.01)I;B01D29/58(2006.01)I;B01D29/60(2006.01)I;B01D29/66(2006.01)I;B01D29/96(2006.01)I;B01D35/12(2006.01)I;
E03F5/14(2006.01)I;E03F7/00(2006.01)I
摘要
本发明提供了一种污水处理用管网循环除砂装置及运行方法，包括排污网管，所述排污网管外壁的中心安装有除砂装置主体，所述除砂装置主体的中心设置有泥沙过滤机构；所述除砂装置主体顶部的中心安装有与泥沙过滤机构相对应的驱动机构，所述除砂装置主体顶部的两侧均固定连接有与导向机构相对应的导向架；所述除砂装置主体的两端均安装有与泥沙过滤机构相对应的喷淋除沙机构。通过设计泥沙过滤机构、驱动机构、导向机构喷淋除沙机构以及泥沙收集机构，可以对网管中污水中的泥沙进行快速有效的过滤，并通过往复运动，可实现循环除沙，工作效率大大提高。
权利要求书

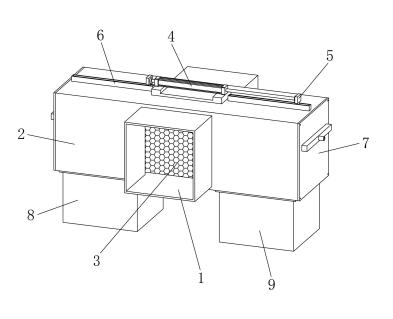

1.一种污水处理用管网循环除砂装置，其特征在于：它包括排污网管（1），所述排污网管（1）外壁的中心安装有除砂装置主体（2），所述除砂装置主体（2）的中心设置有泥沙过滤机构（3）；所述除砂装置主体（2）顶部的中心安装有与泥沙过滤机构（3）相对应的驱动机构（4），所述泥沙过滤机构（3）顶部的两侧均固定连接有与驱动机构（4）相对应的导向机构（5），所述除砂装置主体（2）顶部的两侧均固定连接有与导向机构（5）相对应的导向架（6）；所述除砂装置主体（2）的两端均安装有与泥沙过滤机构（3）相对应的喷淋除沙机构（7）；所述除砂装置主体（2）底部的两侧分别安装有与泥沙过滤机构（3）相对应的第一集料槽（8）和第二集料槽（9）。
2.根据权利要求1所述的一种污水处理用管网循环除砂装置，其特征在于：所述除砂装置主体（2）焊接固定于排污网管（1）外侧的中心，且所述排污网管（1）两侧的中心均开设有与泥沙过滤机构（3）相对应的通孔。
3.根据权利要求1所述的一种污水处理用管网循环除砂装置，其特征在于：所述泥沙过滤机构（3）包括固定板（301），所述固定板（301）的底部焊接固定有多个分级过滤网（302），多个所述分级过滤网（302）与固定板（301）之间固定连接有中间隔板（303）。
4.根据权利要求3所述的一种污水处理用管网循环除砂装置，其特征在于：多个所述分级过滤网（302）的孔径大小自前而后依次递减。
5.根据权利要求1所述的一种污水处理用管网循环除砂装置，其特征在于：所述驱动机构（4）包括支撑座（401），所述支撑座（401）的顶部安装有双向气缸（402），所述双向气缸（402）的中心设置有双向活塞杆（403），所述双向活塞杆（403）的两端均固定连接有固定块（404）。
6.根据权利要求1所述的一种污水处理用管网循环除砂装置，其特征在于：所述导向机构（5）包括连接柱和固定座，所述连接柱分别固定于泥沙过滤机构（3）顶部的两侧，两个固定座分别固定于两个连接柱的顶端。
7.根据权利要求6所述的一种污水处理用管网循环除砂装置，其特征在于：所述除砂装置主体（2）顶部的两侧均开设有与导向机构（5）相对应的矩形长条孔；所述连接柱的顶端贯穿对应的矩形长条孔，并延伸至除砂装置主体（2）的顶部。
8.根据权利要求1所述的一种污水处理用管网循环除砂装置，其特征在于：所述喷淋除沙机构（7）包括密封板（701），所述密封板（701）的外侧设置有喷淋座（702），所述喷淋座（702）外侧的中心设置有注水口（703）；所述除砂装置主体（2）底部的两侧分别开设有与第一集料槽（8）和第二集料槽（9）相对应的第一落料孔和第二落料孔。
9.根据权利要求1所述的一种污水处理用管网循环除砂装置，其特征在于：还包括用于控制泥沙过滤机构（3）自动清洗的自动控制系统，所述自动控制系统包括分别对应安装在排污网管（1）的进水侧和出水侧的第一水压传感器（10）和第二水压传感器（11）；第一水压传感器（10）和第二水压传感器（11）与控制器的信号输入端相连，所述控制器的信号输出端与驱动机构（4）和喷淋除沙机构（7）相连，并保证当第一水压传感器（10）和第二水压传感器（11）的水压差值达到设定值时，自动控制驱动机构（4）和喷淋除沙机构（7）动作实现泥沙过滤机构（3）的自动切换和清洗。10.权利要求1-9任意一项所述一种污水处理用管网循环除砂装置的运行方法，其特征在于，包括以下步骤：步骤一，除砂装置主体（2）的对接安装：具体使用过程中，首先将排污网管（1）与除砂装置主体（2）进行对接；步骤二：污水的过滤：在进行排污过程中，污水将从排污网管（1）进入到除砂装置主体（2）的泥沙过滤机构（3），通过泥沙过滤机构（3）上不同孔径的分级过滤网（302）对排污网管（1）中不同大小的泥沙进行分级过滤，从而实现很好的除沙和防堵效果；步骤三：泥沙过滤机构（3）的切换：当泥沙过滤机构（3）一侧的分级过滤网（302）对污水过滤一端时间之后，会产生一定的堵塞，此时第一水压传感器（10）和第二水压传感器（11）将泥沙过滤机构（3）两侧的压差信号传递给控制器，当两者压差超过设定值时，则表示泥沙过滤机构（3）产生堵塞，需要清洗，此时控制器启动驱动机构（4），双向气缸（402）通过双向活塞杆（403）和两个固定块（404）双向推动导向机构（5）进行往复运动，进而通过导向机构（5）带动泥沙过滤机构（3）在除砂装置主体（2）内部移动，进而切换泥沙过滤机构（3），将待清洗的一侧送入到喷淋除沙机构（7）所在侧；步骤四：泥沙过滤机构（3）的清洗：待泥沙过滤机构（3）移动到位之后，控制器控制喷淋除沙机构（7）启动，注水口（703）在接入高压水源后，再通过喷淋座（702）上内测的多个喷头对泥沙过滤机构（3）进行过高压冲洗，中间隔板（303）将拦截冲洗过程中的泥沙，并收集在相应侧的第一集料槽（8）和第二集料槽（9）。
发明内容
本发明的目的是提供一种污水处理用管网循环除砂装置及运行方法，解决了现有除砂装置的清理通常都是由人工来进行操作，不仅费时费力，而且由于没有循环结构，因此在对除砂装置进行清理时还需要使整个管路进行停机，日常清洁十分不便的问题。
为了实现上述的技术特征，本发明的目的是这样实现的：一种污水处理用管网循环除砂装置，它包括排污网管，所述排污网管外壁的中心安装有除砂装置主体，所述除砂装置主体的中心设置有泥沙过滤机构；所述除砂装置主体顶部的中心安装有与泥沙过滤机构相对应的驱动机构，所述泥沙过滤机构顶部的两侧均固定连接有与驱动机构相对应的导向机构，所述除砂装置主体顶部的两侧均固定连接有与导向机构相对应的导向架；所述除砂装置主体的两端均安装有与泥沙过滤机构相对应的喷淋除沙机构；所述除砂装置主体底部的两侧分别安装有与泥沙过滤机构相对应的第一集料槽和第二集料槽。
所述除砂装置主体焊接固定于排污网管外侧的中心，且所述排污网管两侧的中心均开设有与泥沙过滤机构相对应的通孔。
所述泥沙过滤机构包括固定板，所述固定板的底部焊接固定有多个分级过滤网，多个所述分级过滤网与固定板之间固定连接有中间隔板。
多个所述分级过滤网的孔径大小自前而后依次递减。
所述驱动机构包括支撑座，所述支撑座的顶部安装有双向气缸，所述双向气缸的中心设置有双向活塞杆，所述双向活塞杆的两端均固定连接有固定块。
所述导向机构包括连接柱和固定座，所述连接柱分别固定于泥沙过滤机构顶部的两侧，两个固定座分别固定于两个连接柱的顶端。
所述除砂装置主体顶部的两侧均开设有与导向机构相对应的矩形长条孔；所述连接柱的顶端贯穿对应的矩形长条孔，并延伸至除砂装置主体的顶部。
所述喷淋除沙机构包括密封板，所述密封板的外侧设置有喷淋座，所述喷淋座外侧的中心设置有注水口；所述除砂装置主体底部的两侧分别开设有与第一集料槽和第二集料槽相对应的第一落料孔和第二落料孔。
还包括用于控制泥沙过滤机构自动清洗的自动控制系统，所述自动控制系统包括分别对应安装在排污网管的进水侧和出水侧的第一水压传感器和第二水压传感器；第一水压传感器和第二水压传感器与控制器的信号输入端相连，所述控制器的信号输出端与驱动机构和喷淋除沙机构相连，并保证当第一水压传感器和第二水压传感器的水压差值达到设定值时，自动控制驱动机构和喷淋除沙机构动作实现泥沙过滤机构的自动切换和清洗。
一种污水处理用管网循环除砂装置的运行方法，包括以下步骤：步骤一，除砂装置主体的对接安装：具体使用过程中，首先将排污网管与除砂装置主体进行对接；步骤二：污水的过滤：在进行排污过程中，污水将从排污网管进入到除砂装置主体的泥沙过滤机构，通过泥沙过滤机构上不同孔径的分级过滤网对排污网管中不同大小的泥沙进行分级过滤，从而实现很好的除沙和防堵效果；步骤三：泥沙过滤机构的切换：当泥沙过滤机构一侧的分级过滤网对污水过滤一端时间之后，会产生一定的堵塞，此时第一水压传感器和第二水压传感器将泥沙过滤机构两侧的压差信号传递给控制器，当两者压差超过设定值时，则表示泥沙过滤机构产生堵塞，需要清洗，此时控制器启动驱动机构，双向气缸通过双向活塞杆和两个固定块双向推动导向机构进行往复运动，进而通过导向机构带动泥沙过滤机构在除砂装置主体内部移动，进而切换泥沙过滤机构，将待清洗的一侧送入到喷淋除沙机构所在侧；步骤四：泥沙过滤机构的清洗：待泥沙过滤机构移动到位之后，控制器控制喷淋除沙机构启动，注水口在接入高压水源后，再通过喷淋座上内测的多个喷头对泥沙过滤机构进行过高压冲洗，中间隔板将拦截冲洗过程中的泥沙，并收集在相应侧的第一集料槽和第二集料槽。
本发明有如下有益效果：1、该污水处理用管网循环除砂装置，通过设计泥沙过滤机构、驱动机构、导向机构喷淋除沙机构以及泥沙收集机构，可以对网管中污水中的泥沙进行快速有效的过滤，并通过往复运动，可实现循环除沙，工作效率大大提高。
2、该污水处理用管网循环除砂装置，通过自动化循环除沙结构，可以代替人工进行操作，不仅省时省力，而且也便于对除砂装置进行定期清理，日常清洁十分方便快捷。
3、通过采用上述的自动系统，能够根据压差原理自动判定泥沙过滤机构的堵塞问题，进而自动控制驱动机构和喷淋除沙机构实现泥沙过滤机构的自动切换和冲洗，提高了自动控制程度，降低了控制难度。
（发明人：余太平;王晓明;淦方茂;刘人添;张超）
