公布日：2022.05.17
申请日：2020.11.17
分类号：C12M1/34(2006.01)I;C12M1/26(2006.01)I;C12M1/12(2006.01)I;C12M1/04(2006.01)I;C12M1/02(2006.01)I;C12M1/00(2006.01)I
摘要
本发明公开了微生物实验的一种用于研究微生物降解废水有机物的实验装置，包括机箱，机箱的内部设置有重力传感器，重力传感器的顶端固定安装有支撑板，支撑板的顶端固定安装有升降杆，升降杆的顶端固定连接有托盘，托盘的顶端设置有实验杯，机箱的内部设置有碱性试剂箱，碱性试剂箱的一侧设置有微生物培养液箱，微生物培养液箱的一侧设置有酸性试剂箱；本发明，通过重力传感器和PH值检测计对实验液体进行监测，这样设置方便进行实验，且避免了在外界操作使实验液体中进入其他杂质，在取样时开启抽水泵，实验液体从取样管中抽出，取出一部分后关闭抽水泵，这样设置方便取样，也避免在取样过程中实验杯进入异物影响实验。
权利要求书

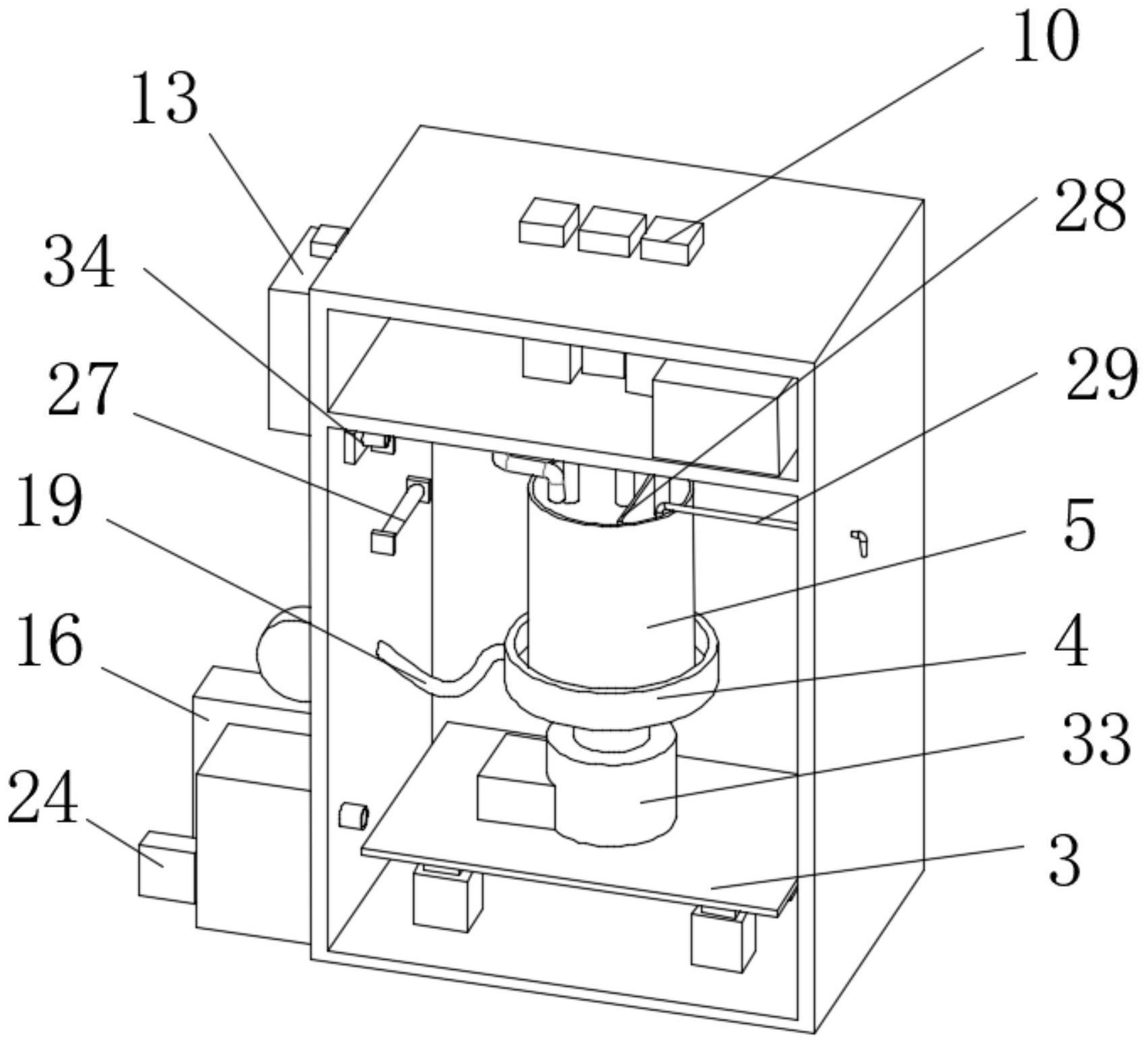

1.一种用于研究微生物降解废水有机物的实验装置，包括机箱(1)，其特征在于：所述机箱(1)的内部设置有重力传感器(2)，所述重力传感器(2)的顶端固定安装有支撑板(3)，所述支撑板(3)的顶端固定安装有升降杆(33)，所述升降杆(33)的顶端固定连接有托盘(4)，所述托盘(4)的顶端设置有实验杯(5)，所述机箱(1)的内部设置有碱性试剂箱(6)，所述碱性试剂箱(6)的一侧设置有微生物培养液箱(7)，所述微生物培养液箱(7)的一侧设置有酸性试剂箱(8)，所述碱性试剂箱(6)、微生物培养液箱(7)和酸性试剂箱(8)的顶端均设置有橡胶塞(9)，所述碱性试剂箱(6)、微生物培养液箱(7)和酸性试剂箱(8)的顶端均活动连接有防护罩(10)，所述碱性试剂箱(6)、微生物培养液箱(7)和酸性试剂箱(8)的底端均固定安装有试剂阀门(11)，所述试剂阀门(11)的底端固定安装有试剂管道(12)，所述机箱(1)的一侧固定安装有废水箱(13)，所述废水箱(13)的一侧固定安装有水箱阀门(14)，所述水箱阀门(14)的另一侧固定安装有废水管道(15)。
2.根据权利要求1所述的一种用于研究微生物降解废水有机物的实验装置，其特征在于：所述机箱(1)的一侧固定连接有过滤箱(16)，所述过滤箱(16)的内部固定连接有第一过滤板(17)，所述过滤箱(16)的顶端固定连接有第一风机(18)，所述第一风机(18)的输出端固定连接有软管(19)，所述软管(19)的一端与托盘(4)固定连接。
3.根据权利要求1所述的一种用于研究微生物降解废水有机物的实验装置，其特征在于：所述实验杯(5)的底部设置有通气管道(20),所述通气管道(20)的一端固定连接有散气管(21)。
4.根据权利要求1所述的一种用于研究微生物降解废水有机物的实验装置，其特征在于：所述机箱(1)的一侧固定连接有除氧箱(22)，所述除氧箱(22)的内部设置有除氧剂(23)，所述除氧箱(22)的一侧固定安装有第二风机(24)，所述除氧箱(22)的内顶壁固定连接有第二过滤板(25)，所述机箱(1)的内侧壁固定安装有通气阀门(34)。
5.根据权利要求1所述的一种用于研究微生物降解废水有机物的实验装置，其特征在于：所述机箱(1)的内部固定安装有电热管(26)，所述机箱(1)的内部固定安装有照明灯(27)，所述机箱(1)的内部固定安装有PH值检测计(28)，所述机箱(1)的内部设置有温度传感器(35)。
6.根据权利要求1所述的一种用于研究微生物降解废水有机物的实验装置，其特征在于：所述机箱(1)的内部固定安装有取样管(29)，所述取样管(29)的中部固定安装有抽水泵(30)。
7.根据权利要求1所述的一种用于研究微生物降解废水有机物的实验装置，其特征在于：所述机箱(1)的正面铰接有箱门(31)，所述箱门(31)的一端固定安装有卡扣(32)。
8.根据权利要求1所述的一种用于研究微生物降解废水有机物的实验装置，其特征在于：所述实验杯(5)、试剂管道(12)和取样管(29)的材质均为玻璃，所述试剂管道(12)的数量为三个。
发明内容
本发明的目的在于提供一种用于研究微生物降解废水有机物的实验装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于研究微生物降解废水有机物的实验装置，包括机箱，所述机箱的内部设置有重力传感器，所述重力传感器的顶端固定安装有支撑板，所述支撑板的顶端固定安装有升降杆，所述升降杆的顶端固定连接有托盘，所述托盘的顶端设置有实验杯，所述机箱的内部设置有碱性试剂箱，所述碱性试剂箱的一侧设置有微生物培养液箱，所述微生物培养液箱的一侧设置有酸性试剂箱，所述碱性试剂箱、微生物培养液箱和酸性试剂箱的顶端均设置有橡胶塞，所述碱性试剂箱、微生物培养液箱和酸性试剂箱的顶端均活动连接有防护罩，所述碱性试剂箱、微生物培养液箱和酸性试剂箱的底端均固定安装有试剂阀门，所述试剂阀门的底端固定安装有试剂管道，所述机箱的一侧固定安装有废水箱，所述废水箱的一侧固定安装有水箱阀门，所述水箱阀门的另一侧固定安装有废水管道。
作为本发明进一步的方案：所述机箱的一侧固定连接有过滤箱，所述过滤箱的内部固定连接有第一过滤板，所述过滤箱的顶端固定连接有第一风机，所述第一风机的输出端固定连接有软管，所述软管的一端与托盘固定连接，外界的空气经过第一过滤板的过滤进入过滤箱中，然后通过第一风机进入软管。
作为本发明再进一步的方案：所述实验杯的底部设置有通气管道,所述通气管道的一端固定连接有散气管，第一风机使软管里的空气经过通气管道进入散气管，空气最后从散气管的小孔中出去，能为实验杯中的液体补充氧气。
作为本发明再进一步的方案：所述机箱的一侧固定连接有除氧箱，所述除氧箱的内部设置有除氧剂，所述除氧箱的一侧固定安装有第二风机，所述除氧箱的内顶壁固定连接有第二过滤板，所述机箱的内侧壁固定安装有通气阀门，第二风机从外界抽取空气进入除氧箱中，空气中的氧气与除氧剂发生反应，除去氧气的空气进入机箱中，最后通气阀门关闭，能创造无氧环境。
作为本发明再进一步的方案：所述机箱的内部固定安装有电热管，所述机箱的内部固定安装有照明灯，所述机箱的内部固定安装有PH值检测计，所述机箱的内部设置有温度传感器，温度传感器和电热管能方便的控制机箱内温度，照明灯控制光照强度，PH值检测计能方便观察实验过程中PH值的变化。
作为本发明再进一步的方案：所述机箱的内部固定安装有取样管，所述取样管的中部固定安装有抽水泵，能在实验过程中随时取样检测。
作为本发明再进一步的方案：所述机箱的正面铰接有箱门，所述箱门的一端固定安装有卡扣，使用卡扣防止误开箱门。
作为本发明再进一步的方案：所述实验杯、试剂管道和取样管的材质均为玻璃，所述试剂管道的数量为三个，玻璃材质透明，方便进行观察。
与现有技术相比，本发明的有益效果是：
1、本发明中，通过重力传感器、托盘、实验杯、碱性试剂箱、微生物培养液箱、酸性试剂箱、PH值检测计和废水箱之间的配合设置，使得本发明在使用时，打开水箱阀门，使废水箱内的废水流入实验杯中，通过重力传感器可以控制加入的量，之后打开试剂阀门使含微生物的液体进入实验杯中，需要调节液体的PH值时，打开其他试剂阀门使酸性或碱性试剂进入实验液体中进行中和，通过PH值检测计控制用量，这样设置方便进行实验，且避免了在外界操作使实验液体中进入其他杂质，在取样时开启抽水泵，实验液体从取样管中抽出，取出一部分后关闭抽水泵，这样设置方便取样，也避免在取样过程中实验杯进入异物影响实验。
2、本发明中，通过过滤箱、第一风机、有软管、托盘、散气管、除氧箱和第二风机之间的配合设置，使得本发明在使用时，当实验液体需要有氧环境时，外界的空气经过第一过滤板的过滤进入过滤箱中，然后通过第一风机进入软管，由于托盘的内部设置有气道，托盘凸出的气道插接差实验杯底部的通气管道内，于是软管里的空气通过托盘内部的气道进入通气管道，然后空气通过通气管道进入散气管，最后从散气管的小孔中出去，能为实验杯中的液体补充氧气，当需要无氧环境时，第二风机从外界抽取空气进入除氧箱中，空气中的氧气与除氧剂发生反应，除去氧气的空气进入机箱中，最后通气阀门关闭，能创造无氧环境，因此这样能创造厌氧菌或好氧菌的实验条件。
（发明人：刘颉;夏中亦;张黎;王志勇）
