公布日：2022.05.06
申请日：2020.11.06
分类号：C02F9/02(2006.01)I;C02F103/16(2006.01)N;C02F101/20(2006.01)N
摘要
本发明公开了一种含银电镀废水的回收设备，具体涉及废水回收技术领域，包括混合液箱，混合液箱的顶部固定安装有过滤管，过滤管的一侧固定安装有清洗机构，混合液箱的底部设有支撑底座，过滤管的一侧固定安装有进料管，混合液箱的一侧固定安装有收料箱。上述方案中，所述滤网、微型气泵和进料管之间的相互配合，利用滤网可以将杂质颗粒分离出来，利用微型气泵将颗粒吸进杂质盒内，等待后续进行分类收集；通过抽水泵、三通管和渗透膜之间的相互配合，利用渗透膜的特性，可以将纯水与含银溶液进行分离，达到银和纯水的收集的效果；且通过所述微型水泵和高压喷头，可以对滤网进行冲洗，避免滤网堵塞，影响过滤效率。
权利要求书

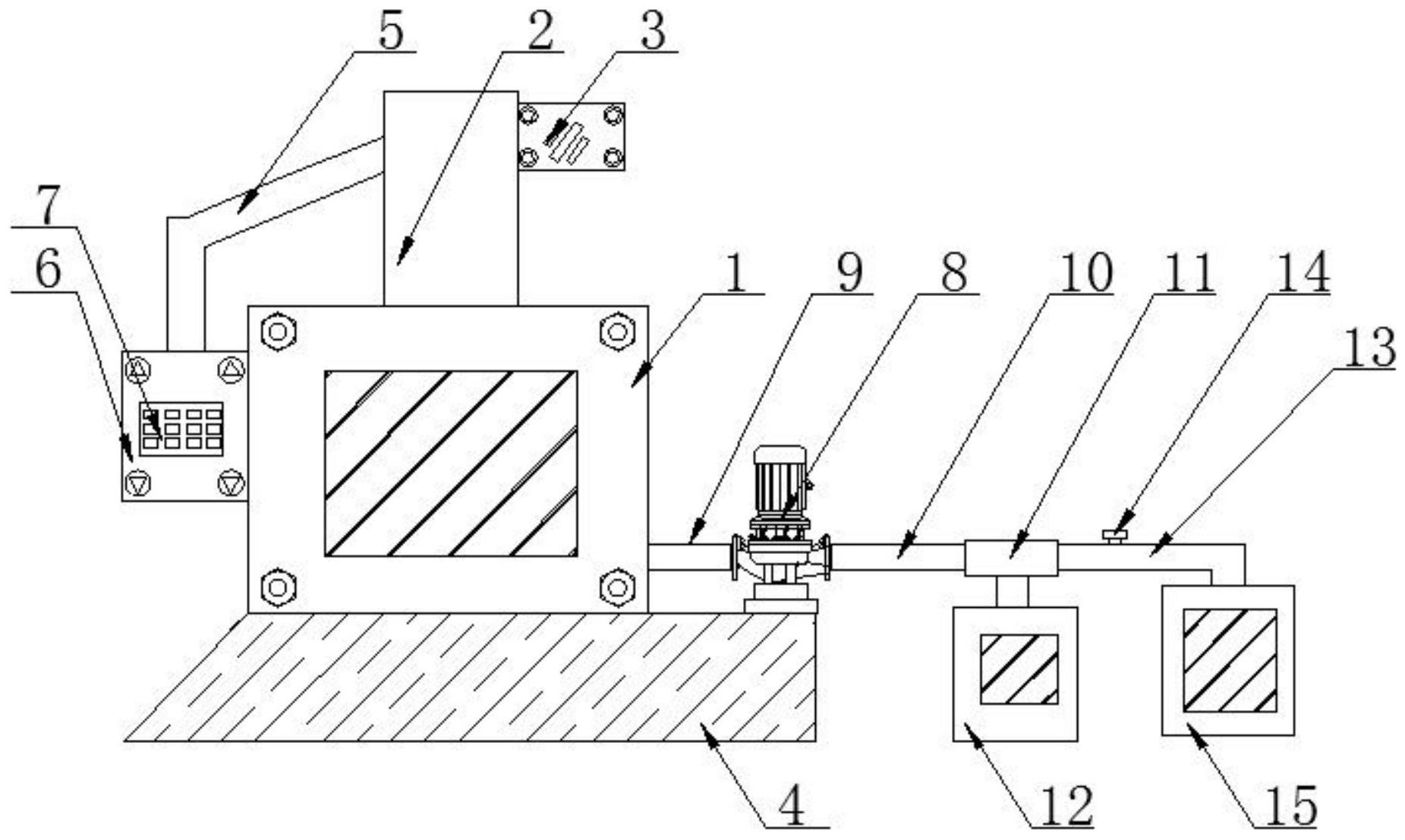

1.一种含银电镀废水的回收设备，包括混合液箱（1），所述混合液箱（1）的顶部固定安装有过滤管（2），所述过滤管（2）的一侧固定安装有清洗机构（3），所述混合液箱（1）的底部设有支撑底座（4），其特征在于，所述过滤管（2）的一侧固定安装有进料管（5），所述混合液箱（1）的一侧固定安装有收料箱（6），所述收料箱（6）的一侧固定安装有控制器（7），所述支撑底座（4）的顶部固定安装有抽水泵（8），所述抽水泵（8）的一侧固定套接有进水管（9），所述抽水泵（8）的另一侧固定安装有出水管（10），所述出水管（10）的一端连通有三通管（11），所述三通管（11）的一侧固定安装有溶液箱（12），所述三通管（11）的另一侧连通有出液管（13），所述出液管（13）的内部设有止回阀（14），所述出液管（13）的一端固定安装有纯水箱（15），所述过滤管（2）的内壁固定安装有滤网（16），所述三通管（11）的内壁固定安装有渗透膜（17）。
2.所述清洗机构（3）包括清洗箱（31），所述清洗箱（31）的内部设有微型水泵（32），所述微型水泵（32）的一侧固定套接有第一水管（33），所述微型水泵（32）的另一侧固定套接有第二水管（34），所述第二水管（34）的一端固定安装有高压喷头（35）。
3.所述收料箱（6）包括箱体（61），所述箱体（61）的内部设有微型气泵（62），所述微型气泵（62）的一侧固定套接有进气管（63），所述进气管（63）的一端固定安装有杂质盒（64）。
4.根据权利要求1所述的含银电镀废水的回收设备，其特征在于，所述混合液箱（1）内腔的底部设有瓷环和活性炭，所述进料管（5）的一端与收料箱（6）的顶部固定连接。
5.根据权利要求1所述的含银电镀废水的回收设备，其特征在于，所述进水管（9）的一端与混合液箱（1）的一侧固定连接，所述溶液箱（12）的内部填充有含银溶液。
6.根据权利要求1所述的含银电镀废水的回收设备，其特征在于，所述第一水管（33）的一端延伸至蓄水池的内部，所述第二水管（34）的一端贯穿至过滤管（2）的内部。
7.根据权利要求1所述的含银电镀废水的回收设备，其特征在于，所述滤网（16）呈倾斜布置，所述滤网（16）的表面喷涂有防腐漆层。
8.根据权利要求1所述的含银电镀废水的回收设备，其特征在于，所述微型气泵（62）的另一侧设有出气管，所述出气管的一端延伸至箱体（61）的外部，所述进气管（63）的内部设有筛网。
发明内容
为了克服现有技术的上述缺陷，本发明的实施例提供一种含银电镀废水的回收设备，以解决现有技术的缺少将含银溶液里面的银进行收集以及滤网溶液堵塞的问题。
为解决上述技术问题，本发明提供如下技术方案：一种含银电镀废水的回收设备，包括混合液箱，所述混合液箱的顶部固定安装有过滤管，所述过滤管的一侧固定安装有清洗机构，所述混合液箱的底部设有支撑底座，所述过滤管的一侧固定安装有进料管，所述混合液箱的一侧固定安装有收料箱，所述收料箱的一侧固定安装有控制器，所述支撑底座的顶部固定安装有抽水泵，所述抽水泵的一侧固定套接有进水管，所述抽水泵的另一侧固定安装有出水管，所述出水管的一端连通有三通管，所述三通管的一侧固定安装有溶液箱，所述三通管的另一侧连通有出液管，所述出液管的内部设有止回阀，所述出液管的一端固定安装有纯水箱，所述过滤管的内壁固定安装有滤网，所述三通管的内壁固定安装有渗透膜。
所述清洗机构包括清洗箱，所述清洗箱的内部设有微型水泵，所述微型水泵的一侧固定套接有第一水管，所述微型水泵的另一侧固定套接有第二水管，所述第二水管的一端固定安装有高压喷头。
所述收料箱包括箱体，所述箱体的内部设有微型气泵，所述微型气泵的一侧固定套接有进气管，所述进气管的一端固定安装有杂质盒。
优选地，所述混合液箱内腔的底部设有瓷环和活性炭，所述进料管的一端与收料箱的顶部固定连接。
优选地，所述进水管的一端与混合液箱的一侧固定连接，所述溶液箱的内部填充有含银溶液。
优选地，所述第一水管的一端延伸至蓄水池的内部，所述第二水管的一端贯穿至过滤管的内部。
优选地，所述滤网呈倾斜布置，所述滤网的表面喷涂有防腐漆层。
优选地，所述微型气泵的另一侧设有出气管，所述出气管的一端延伸至箱体的外部，所述进气管的内部设有筛网。
本发明的上述技术方案的有益效果如下：上述方案中，所述滤网、微型气泵和进料管之间的相互配合，利用滤网可以将杂质颗粒分离出来，利用微型气泵将颗粒吸进杂质盒内，等待后续进行分类收集；通过抽水泵、三通管和渗透膜之间的相互配合，利用渗透膜的特性，可以将纯水与含银溶液进行分离，达到银和纯水的收集的效果；且通过所述微型水泵和高压喷头，可以对滤网进行冲洗，避免滤网堵塞，影响过滤效率。
（发明人：孙瑜）
