公布日：2022.07.19
申请日：2021.01.13
分类号：C02F3/32(2006.01)I;C02F3/34(2006.01)I;C02F3/28(2006.01)I
摘要
本发明提供了一种环保型缺氧池净化装置，其框架为水体，中间一层为浮泥层，浮泥层之上铺设有玻璃轻石，在玻璃轻石上表层铺设一层金属网，水生绿植扦插于玻璃轻石中，其根系扎根于浮泥层，设有多根N2排气管一端安装于水体，另一端穿过金属网孔洞，并通过金属网和浮泥层固定，本装置整体安装于缺氧池内，通过本装置，对厌氧池内的硝态氮和磷等成分，起到净化水质的效果，水生绿植根系消耗厌氧池氧气，为厌氧池反硝化反应做好准备，玻璃轻石媳妇污泥中臭味，同时及时通过N2排气管排放N2。
权利要求书
1.一种环保型缺氧池净化装置，其特征是，框架为水体，中间一层为浮泥层，浮泥层之上铺设有玻璃轻石，在玻璃轻石上表层铺设一层金属网，水生绿植扦插于玻璃轻石中，其根系扎根于浮泥层，设有多根N2排气管一端安装于水体，另一端穿过金属网孔洞，并通过金属网和浮泥层固定，本装置整体安装于缺氧池内。
2.根据权利要求1所述的一种环保型缺氧池净化装置，其特征是，所述的框架长度为5m，宽度为2.5m。
3.根据权利要求1所述的一种环保型缺氧池净化装置，其特征是，所述的N2排气管上端高于金属网10-15cm。
4.根据权利要求1所述的一种环保型缺氧池净化装置，其特征是，所述的水生绿植间隔10cm，根部穿过玻璃轻石5-15cm。
5.根据权利要求1所述的一种环保型缺氧池净化装置，其特征是，所述框架为DN150口径的PVC管制作。
6.根据权利要求1所述的一种环保型缺氧池净化装置，其特征是，所述的N2排气管为口径3cm，长度50cm的pvc管。
发明内容
本发明的目的在于提供种环保型缺氧池净化装置，通过本装置对污水污泥中大量硝化氮、磷以及污泥腐蚀性臭气，起到净化水质的作用。

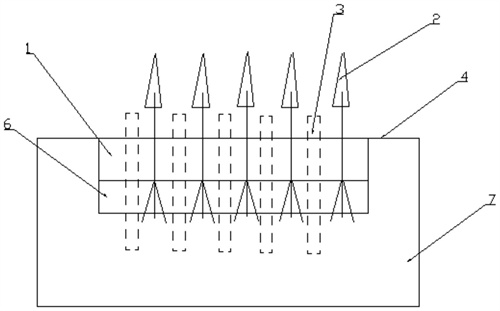

为实现上述目的，本发明提供如下技术方案：一种环保型缺氧池净化装置，其框架为水体，中间一层为浮泥层，浮泥层之上铺设有玻璃轻石，在玻璃轻石上表层铺设一层金属网，水生绿植扦插于玻璃轻石中，其根系扎根于浮泥层，设有多根N2排气管一端安装于水体，另一端穿过金属网孔洞，并通过金属网和浮泥层固定，本装置整体安装于缺氧池内。
作为优选，所述的框架长度为5m，宽度为2.5m。
作为优选，所述的N2排气管上端高于金属网10-15cm。
作为优选，所述的水生绿植间隔10cm，根部穿过玻璃轻石5-15cm。
作为优选，所述框架为DN150口径的PVC管制作。
作为优选，所述的N2排气管为口径3cm，长度50cm的pvc管。
本装置工作原理是：水生绿植根系伸入到浮泥内，吸收浮泥当中的硝态氮和磷等成分，起到净化水质的效果。同时水生绿植根系的耗氧作用也将降低厌氧池内的溶氧，为反硝化反应创造更有利的条件。
玻璃轻石因其具有较大的比表面积，具有一定的吸附异味的效果，浮泥内腐殖质所散发出的臭味可以被上层的轻石所吸收，在一定程度上起到了除臭的效果。
厌氧池内发生的反硝化作用需要及时排出N2，因此本装置增加了N2排气管伸入水底，既排出了N2，也阻止了有害气体的释放。
本发明具备以下有益效果：通过本装置，对厌氧池内的硝态氮和磷等成分，起到净化水质的效果，水生绿植根系消耗厌氧池氧气，为厌氧池反硝化反应做好准备，玻璃轻石媳妇污泥中臭味，同时及时通过N2排气管排放N2。
（发明人：罗刚;潘天扬;吕天云;梅英杰）
