公布日：2023.01.13
申请日：2022.09.09
分类号：C02F9/00(2023.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F3/30(2006.01)N;C02F1/00(2006.01)N;C02F1/76(2006.01)N
摘要
本发明提供一种生活污水净化处理槽装置，属于生活污水净化领域，包括有PP主体，PP主体内从左到右依次设置有格栅区、缺氧区、好氧区、沉淀区，格栅区底部设置有厌氧区；厌氧区和缺氧区之间、缺氧区和好氧区之间均设置有导流区进行贯通导流，导流区为竖直设置向上导流，好氧区的水从底部进入沉淀区底部；好氧区底部右端设置有回流泵一回流到缺氧区内底部的穿孔布水管；沉淀区底部右端设置有回流泵二回流到厌氧区内底部的穿孔布水管。这样的设置使得所有的过滤区域紧密的结合在一起，横向的设置节约了空间，保证了过滤效果，还可以高效的二次回流过滤，且带有分散的功能。
权利要求书

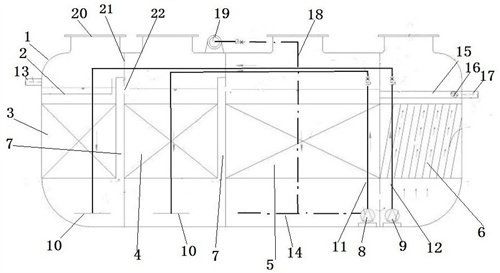

1.一种生活污水净化处理槽装置，包括有PP主体（1），PP主体（1）内从左到右通过PP材质的隔板（21）依次分隔有格栅区（2）、缺氧区（4）、好氧区（5）、沉淀区（6），其特征在于，所述格栅区（2）底部设置有厌氧区（3）；所述厌氧区（3）和缺氧区（4）之间、缺氧区（4）和好氧区（5）之间均设置有导流区（7）进行贯通导流，导流区（7）为竖直设置向上导流，其底部开口且右侧的隔板（21）顶部设置有流通孔（22）；好氧区（5）的水从底部进入沉淀区（6）底部；所述格栅区（2）由不锈钢细格栅板构成，所述厌氧区（3）、缺氧区（4）和好氧区（5）均填充多孔旋转球形填料，多孔旋转球形填料区域上下部分采用不锈钢粗格栅板固定。
2.如权利要求1所述生活污水净化处理槽装置，其特征在于，所述好氧区（5）底部右端设置有回流泵一（8）回流到缺氧区（4）内底部的穿孔布水管（10）；沉淀区（6）底部右端设置有回流泵二（9）回流到厌氧区（3）内底部的穿孔布水管（10）。
3.如权利要求2所述生活污水净化处理槽装置，其特征在于，所述回流泵一（8）连接有回流管一（11），回流管一（11）向上穿过好氧区（5）、向下穿过缺氧区（4）进入到缺氧区（4）底部与其内部穿孔布水管（10）相连。
4.如权利要求2所述生活污水净化处理槽装置，其特征在于，所述回流泵二（9）连接有回流管二（12），回流管二（12）上穿过沉淀区（6）、向左穿过好氧区（5）顶部和缺氧区（4）顶部、再向下穿过格栅区（2）和厌氧区（3）进入到厌氧区（3）底部与其内部穿孔布水管（10）相连。
5.如权利要求1所述生活污水净化处理槽装置，其特征在于，所述格栅区（2）左侧设置有进水管（13），进水管（13）高于格栅区（2）底部。
6.如权利要求1所述生活污水净化处理槽装置，其特征在于，所述好氧区（5）底部铺设微孔曝气管（14）。
7.如权利要求1所述生活污水净化处理槽装置，其特征在于，所述沉淀区（6）内填充有斜管填料，斜管填料区域下方通过不锈钢粗格栅板固定，斜管填料区域上方安装有集水槽（15），集水槽（15）内放置有氯饼（16）；沉淀区（6）右侧设置有出水管（17），出水管（17）底部与集水槽（15）底部相平。
8.如权利要求6所述生活污水净化处理槽装置，其特征在于，所述微孔曝气管（14）通过曝气主管（18）连接有鼓风机（19），鼓风机（19）设在PP主体（1）外顶部。
9.如权利要求1所述生活污水净化处理槽装置，其特征在于，所述格栅区（2）、缺氧区（4）、好氧区（5）、沉淀区（6）上方均设置有人孔（20）。
发明内容
为解决上述问题，本发明提供一种生活污水净化处理槽装置，包括有PP主体，PP主体内从左到右通过PP材质的隔板依次分隔有格栅区、缺氧区、好氧区、沉淀区，格栅区底部设置有厌氧区；所述厌氧区和缺氧区之间、缺氧区和好氧区之间均设置有导流区进行贯通导流，导流区为竖直设置向上导流，其底部开口且右侧的隔板顶部设置有流通孔；好氧区的水从底部进入沉淀区底部；所述格栅区由不锈钢细格栅板构成，所述厌氧区、缺氧区和好氧区均填充多孔旋转球形填料，多孔旋转球形填料区域上下部分采用不锈钢粗格栅板固定。
进一步改进在于，所述好氧区底部右端设置有回流泵一回流到缺氧区内底部的穿孔布水管；沉淀区底部右端设置有回流泵二回流到厌氧区内底部的穿孔布水管。
进一步改进在于，所述回流泵一连接有回流管一，回流管一向上穿过好氧区、向下穿过缺氧区进入到缺氧区底部与其内部穿孔布水管相连。
进一步改进在于，所述回流泵二连接有回流管二，回流管二上穿过沉淀区、向左穿过好氧区顶部和缺氧区顶部、再向下穿过格栅区和厌氧区进入到厌氧区底部与其内部穿孔布水管相连。
进一步改进在于，所述格栅区左侧设置有进水管，进水管高于格栅区底部。
进一步改进在于，所述好氧区底部铺设微孔曝气管。
进一步改进在于，所述沉淀区内填充有斜管填料，斜管填料区域下方通过不锈钢粗格栅板固定，斜管填料区域上方安装有集水槽，集水槽内放置有氯饼；沉淀区右侧设置有出水管，出水管底部与集水槽底部相平。
进一步改进在于，所述微孔曝气管通过曝气主管连接有鼓风机，鼓风机设在PP主体外顶部。
进一步改进在于，所述格栅区、缺氧区、好氧区、沉淀区上方均设置有人孔。
本发明的有益效果：本发明通过设置PP主体，材质为PP材质，轻盈、韧性好、耐化学性好，这样方便实际生活中的使用；本发明格栅区位于厌氧区上方，这样先通过格栅区截留预处理，厌氧区、缺氧区、好氧区和沉淀区横向排列设置，通过导流区对厌氧区和缺氧区、缺氧区和好氧区进行向上导流，好氧区与沉淀区底部流通，这样的设置使得所有的过滤区域紧密的结合在一起，横向的设置节约了空间，保证了过滤效果。
本发明格栅区通过不锈钢细格栅板过滤掉大颗粒物，厌氧区的多孔旋转球形填料载体上的微生物将大分子污染物降解为小分子污染物；缺氧区的多孔旋转球形填料上的微生物将混合液硝态氮转化为氮气，实现反硝化脱氮；好氧区还通过将空气通过曝气主管送至微孔曝气管，空气经微孔曝气管后形成微小空气泡进入好氧区的多孔旋转球形填料，好氧区的多孔旋转球形填料上形成好氧微生物将有机污染物作为营养物质摄体内，进行代谢，一部分用于自身的生长繁殖，一部分转化为二氧化碳和水，同时实现氨氮的转化。
本发明好氧区通过回流泵一抽水到缺氧区底部，沉淀区通过回流泵二抽污泥到厌氧区底部，都通过穿孔布水管进行分散，这样可以高效的二次回流过滤，且带有分散的功能；回流泵一通过回流管一穿过好氧区和缺氧区与缺氧区底部穿孔布水管相连，回流泵二通过回流管二穿过沉淀区、好氧区、缺氧区、格栅区和厌氧区与厌氧区底部穿孔布水管相连，这样使得污水回流方便，不干扰原有的过滤；回流后的水通过穿孔布水管进行分散布开最大限度的保证污水均匀性的再次过滤，保证过滤效果。
本发明沉淀区污泥与水在沉淀区的斜管填料区实现分离，污泥下沉进入沉淀区底部，清水上升进入集水槽，经集水槽的氯饼消毒处理，最后经出水管排放，这样实现污泥和水的分离，还进过消毒处理，保证水无菌。每个区还设置人孔方便人观察。
本发明为集成化污水处理设备，处理能力大、效率高、占地面积小，工艺过程及设备构造简单，设备集成程度高，便于使用、维护，污染物处理效率去除率高，效果稳定，波动较小。
（发明人：王辉;丁文;刘泽兵;李胜）
