公布日：2023.05.26
申请日：2022.12.30
分类号：C02F1/30(2023.01)I;B01F23/237(2022.01)I;C02F101/30(2006.01)N
摘要

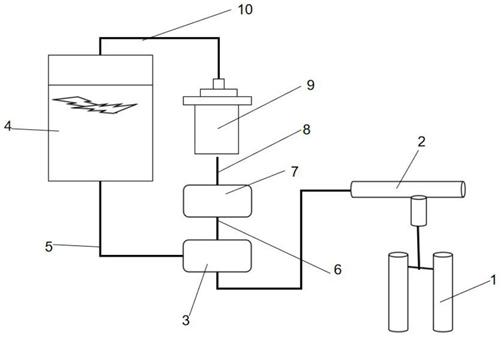

本发明设计了一种等离子污水处理设备及其使用方法，其中，等离子污水处理设备包括气源、等离子发生器、混合器和污水槽；气源与等离子发生器的进气口连通，等离子发生器的顶部与混合器的进气端连接，混合器与污水槽之间还设置有循环流通管；循环流通管包括正向流通管和反向流通管；正向流通管一端连接混合器的混合出口，另一端连接污水槽顶部；反向流通管一端连接混合器的进水口，另一端连接污水槽底部；所述正向流通管上还设置有水泵和微纳米气泡器发生器用于增加等离子气体与污水的接触面积和接触时间，再通过循环流通管实现污水的循环等离子处理，最终实现提升污水处理效率的技术效果。
权利要求书
1.一种等离子污水处理设备，其特征在于，其包括气源(1)、等离子发生器(2)、混合器(3)和污水槽(4)；所述气源(1)与等离子发生器(2)的进气口(15)连通；所述等离子发生器(2)的顶部与混合器(3)的进气端连接；所述混合器(3)与污水槽(4)之间还设置有循环流通管。
2.根据权利要求1所述一种等离子污水处理设备，其特征在于，所述循环流通管包括正向流通管和反向流通管(5)；所述正向流通管一端连接混合器(3)的混合出口，另一端连接污水槽(4)顶部；所述反向流通管(5)一端连接混合器(3)的进水口，另一端连接污水槽(4)底部。
3.根据权利要求1所述一种等离子污水处理设备，其特征在于，所述正向流通管包括进水管(6)、出水管(10)、连通管(8)、水泵(7)和微纳米气泡发生器(9)；所述进水管(6)一端连接混合器(3)的混合出口，另一端连接水泵(7)进水口；所述连通管(8)一端连接水泵(7)出水口，另一端连接微纳米气泡发生器(9)入口；所述出水管(10)一端连接微纳米气泡发生器(9)出口，另一端连接污水槽(4)顶部。
4.根据权利要求1所述一种等离子污水处理设备，其特征在于，所述反向流通管(5)上还设置有水泵(7)。
5.根据权利要求1所述一种等离子污水处理设备，其特征在于，所述等离子发生器(2)包括外电极(11)、内电极(12)、介质阻挡管(13)以及外保护套(14)；所述外电极(11)、内电极(12)、介质阻挡管(13)均设置在外保护套(14)内部；所述外电极(11)嵌套在内电极(12)外，所述外电极(11)和内电极(12)之间设置有均匀排布的介质阻挡管(13)。
6.根据权利要求1所述一种等离子污水处理设备，其特征在于，所述外保护套(14)底部侧壁上还设置有进气口(15)。
7.根据权利要求1所述一种等离子污水处理设备，其特征在于，所述介质阻挡管(13)为中空结构，所述介质阻挡管(13)的底部位于进气口(15)上端。
8.根据权利要求1所述一种等离子污水处理设备，其特征在于，所述外电极(11)、内电极(12)、介质阻挡管(13)之间还设置有填充硅胶。
9.根据权利要求1所述一种等离子污水处理设备的使用方法，其特征在于，包括以下步骤：步骤S1、打开气源(1)，向等离子发生器(2)填充气体；步骤S2、给内电极(12)和外电极(11)施加高压电场；步骤S3、打开水泵(7)和微纳米气泡发生器(9)，将污水和等离子气体经混合器(3)混合形成的混合物转变为微纳米气泡水通向污水槽(4)顶部。
10.根据权利要求1所述一种等离子污水处理设备的使用方法，其特征在于，所述步骤S3中，污水槽(4)底部的污水同时流向混合器(3)的进水口。
发明内容
针对现有污水等离子体处理设备结构复杂、放电率低以及气液接触面积小、接触时间短进而导致的污水处理效果低下的情况，本发明设计了一种等离子污水处理设备及其使用方法，以求针对现有污水等离子体处理设备以及其使用方法进行改进，实现提升污水处理效率的技术效果。
一种等离子污水处理设备，其包括气源、等离子发生器、混合器和污水槽；
所述气源与等离子发生器的进气口连通；
所述等离子发生器的顶部与混合器的进气端连接；
所述混合器与污水槽之间还设置有循环流通管。
优选地，所述循环流通管包括正向流通管和反向流通管；
所述正向流通管一端连接混合器的混合出口，另一端连接污水槽顶部；
所述反向流通管一端连接混合器的进水口，另一端连接污水槽底部。
优选地，所述正向流通管包括进水管、出水管、连通管、水泵和微纳米气泡发生器；
所述进水管一端连接混合器的混合出口，另一端连接水泵进水口；
所述连通管一端连接水泵出水口，另一端连接微纳米气泡发生器入口；
所述出水管一端连接微纳米气泡发生器出口，另一端连接污水槽顶部。
优选地，所述反向流通管上还设置有水泵。
优选地，所述等离子发生器包括外电极、内电极、介质阻挡管以及外保护套；
所述内电极接地，外电极接入高压电；
所述外电极、内电极、介质阻挡管均设置在外保护套内部；
所述外电极嵌套在内电极外，所述外电极和内电极之间设置有均匀排布的介质阻挡管。
优选地，所述外保护套底部侧壁上还设置有进气口。
优选地，所述介质阻挡管为中空结构，所述介质阻挡管的底部位于进气口上端。
优选地，所述外电极、内电极、介质阻挡管之间还设置有填充硅胶。
一种等离子污水处理设备的使用方法，包括以下步骤：
步骤S1、打开气源(1)，向等离子发生器(2)填充气体；
步骤S2、给内电极(12)和外电极(11)施加高压电场；
步骤S3、打开水泵(7)和微纳米气泡发生器(9)，将污水和等离子气体经混合器(3)混合形成的混合物转变为微纳米气泡水通向污水槽(4)顶部。
优选地，所述步骤S3中，污水槽底部的污水同时流向混合器的进水口。
本申请的优点和效果如下：
1、本申请设计的等离子污水处理设备将正向流通管一端连接混合器的混合出口，另一端连接污水槽顶部，反向流通管一端连接混合器的进水口，另一端连接污水槽底部；通过污水的重力作用使污水流向混合器，再通过水泵将污水循环抽送到污水槽顶部，实现污水的循环等离子处理，进而实现提升污水处理效率的技术效果。
2、本申请设计的等离子污水处理设备只采用一个外电极和一个内电极，并在内外电极之间设置有均匀排布的介质阻挡管，并以此设计取代了现有单管介质阻挡方式，解决了现有等离子体污水处理设备的结构复杂、不易大规模使用以及放电效率低问题。
3、本申请通过在正向流通管上加设微纳米气泡发生器，增加了等离子气体与污水的接触，延长污水与等离子气体的反应处理时间，能够显著的提高污水处理效率，提升处理效果。
4、本申请设计的一种等离子体污水处理设备的使用方法，通过将内电极和外电极分别接地和高压电后，打开气源，向等离子发生器填充气体，接着打开水泵和微纳米气泡发生器，将污水和等离子气体经混合器混合形成的混合物转变为气泡通向污水槽顶部，进而实现污水的循环等离子处理。
（发明人：王红卫;鞠婕;梁兆学）
