公布日：2022.06.28
申请日：2022.02.11
分类号：C02F3/30(2006.01)I
摘要
本发明公开了一种运用于活性污泥法A/O工艺的多级处理生物池，包括池体和设于所述池体底部的废料箱，所述池体底部设有坡面，所述坡面底部设有第一凹槽，所述废料箱设于所述第一凹槽内，所述第一凹槽底部设有第一支撑弹簧，所述第一支撑弹簧顶端设有与所述第一凹槽相配合的载料板，所述第一凹槽内壁上设有输料组件，所述池体顶部设有起重装置；利用坡面和废料箱的设置，将污泥收集在一处，可方便的对池体底部的污泥做清理；在载料板的设置下，在废料箱升起时将第一凹槽封闭，避免污泥直接进入到第一凹槽内，避免污泥堆积在第一凹槽内，提升对池体底部的清理效果。
权利要求书

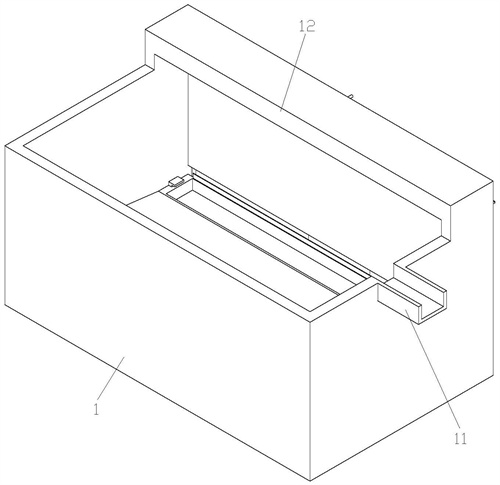

1.一种运用于活性污泥法A/O工艺的多级处理生物池，包括池体(1)和设于所述池体(1)底部的废料箱(2)，其特征在于:所述池体(1)底部设有坡面，所述坡面底部设有第一凹槽，所述废料箱(2)设于所述第一凹槽内，所述第一凹槽底部设有第一支撑弹簧，所述第一支撑弹簧顶端设有与所述第一凹槽相配合的载料板(15)，所述第一凹槽内壁上设有输料组件，所述池体(1)顶部设有起重装置。
2.根据权利要求1所述的一种运用于活性污泥法A/O工艺的多级处理生物池，其特征在于：所述第一凹槽内壁上设有第一活动槽，所述第一活动槽内壁上设有第二活动槽，所述输料组件包括设于所述第一活动槽内的载料箱(3)、设于所述第二活动槽内的两组第一传动轮(16)及绕设于所述两组第一传动轮(16)上的传动带(161)，所述载料箱(3)底部设有第二底板(31)，所述第二底板(31)一端可转动连接于所述载料箱(3)底部，所述载料箱(3)侧壁上设有第一滑块(37)，所述第一活动槽内壁上设有与所述第一滑块(37)相配合的一滑槽。
3.根据权利要求2所述的一种运用于活性污泥法A/O工艺的多级处理生物池，其特征在于：所述废料箱(2)底部设有第一底板(21)，所述第一底板(21)一端设有第一连接轴，所述废料箱(2)底部设有第三活动槽，所述第一连接轴可转动连接于所述第三活动槽内，所述第一底板(21)底部设有第四活动槽，所述第四活动槽内设有两组第二传动轮(211)，所述两组第二传动轮(211)上绕设有第一同步带(212)，所述第一同步带(212)上设有第一连接块(2121)，所述第一连接块(2121)上设有刮板(2122)，所述刮板(2122)底部设有多个刷毛。
4.根据权利要求3所述的一种运用于活性污泥法A/O工艺的多级处理生物池，其特征在于：所述载料箱(3)上方设有第一连接板(32)，所述第一连接板(32)底部设有第二连接块，所述第二连接块底部设有第五活动槽，所述载料箱(3)顶部设有与所述第五活动槽相配合的第二连接板(33)，所述第二连接板(33)顶部设有第一连接弹簧(331)；所述第一连接板(32)上设有第一通腔，所述第一通腔内设有第三传动轮(323)和两组第四传动轮(321)，所述两组第四传动轮(321)上绕设有第二同步带(322)，所述第四活动槽内设有用于传动所述第一同步带(212)和所述第二同步带(322)的第五传动轮(213)。
5.根据权利要求4所述的一种运用于活性污泥法A/O工艺的多级处理生物池，其特征在于：所述载料箱(3)底部设有第六活动槽，所述第六活动槽内设有线轮(36)，所述线轮(36)上设有扭簧，所述线轮(36)上设有第一连接绳(361)，所述第一连接绳(361)一端固连于所述第二底板(31)上；所述载料箱(3)侧壁上设有第七活动槽，所述第一滑块(37)设于所述第七活动槽内，所述第七活动槽侧壁上设有第一活动腔，所述第一活动腔底部设有第一通槽，所述第一滑块(37)底部设有第二支撑弹簧(371)，所述第一滑块(37)侧壁上设有第三连接板(372)，所述第三连接板(372)底部设有与所述第一通槽相对应的第一推块(373)。
6.根据权利要求1所述的一种运用于活性污泥法A/O工艺的多级处理生物池，其特征在于：所述废料箱(2)顶部设有第八活动槽，所述第八活动槽内设有第二连接轴(22)，所述第二连接轴(22)上设有导板(221)，所述第八活动槽内设有与所述第二连接轴(22)相配合的第一传动板(23)，所述第一传动板(23)底部设有第一复位弹簧(231)，所述第八活动槽侧壁上设有第九活动槽，所述池体(1)内壁上设有第十活动槽，所述第十活动槽内设有活动块(19)，所述活动块(19)上设有第十一活动槽，所述第十一活动槽内设有第二推块(191)。
7.根据权利要求6所述的一种运用于活性污泥法A/O工艺的多级处理生物池，其特征在于：所述第十一活动槽顶部设有第二通槽，所述第十一活动槽内设有第一推板(194)，所述第一推板(194)底部铰接有第四连接板(192)，所述第四连接板(192)一端铰接于所述第一推块(191)上，所述第一推板(194)底部设有第二复位弹簧(1942)；所述第二推块(191)侧壁上设有第二滑块(1911)，所述第十一活动槽侧壁上设有第二滑槽，所述第十活动槽内壁上设有与所述第二滑块(191)相配合的第三滑槽，所述第三滑槽为倒L型结构；所述第一滑槽顶部设有用于推动所述第一推板(194)往下运动的第一推杆(18)。
8.根据权利要求7所述的一种运用于活性污泥法A/O工艺的多级处理生物池，其特征在于：所述载料箱(3)侧壁上设有第十二活动槽，所述第十二活动槽内设有第二传动板(34)，所述第十二活动槽底部设有第三通槽，所述第三通槽内穿设有第二推杆(35)，所述第二推杆(35)上铰接有第一连接杆(341)，所述第一连接杆(341)一端铰接于所述第二传动板(34)上，所述第二推杆(35)顶部设有第五连接板(351)，所述第五连接板(351)上设有第三复位弹簧(352)；所述第十活动槽顶部设有第二活动腔，所述第一推板(194)上设有第二连接杆(1941)，所述第二连接杆(1941)穿设于所述第二活动腔内。
9.根据权利要求8所述的一种运用于活性污泥法A/O工艺的多级处理生物池，其特征在于：所述第一滑槽顶部设有第十五活动槽，所述第一推杆(18)设于所述第十五活动槽内，所述第一推杆(18)底部设有第十三活动槽，所述第十三活动槽内壁上设有第二连接弹簧(182)，所述第二连接弹簧(182)底端设有第三推杆(183)，所述第三推杆(183)侧壁上设有第十四活动槽，所述第十四活动槽内壁上设有第三连接弹簧(1831)，所述第三连接弹簧(1831)一端设有限位块(1832)，所述第十三活动槽内壁上设有与所述限位块(1832)相配合的限位槽，所述第一推杆(18)顶部设有第四连接弹簧(181)，所述第十五活动槽侧壁上设有第二活动腔，所述第一推杆(18)侧壁上设有第五连接板(184)，所述第二活动腔底部设有与所述第一活动腔相通的第十六活动槽，所述第五连接板(184)底部设有第四推杆(185)；所述限位槽顶部设有第十七活动槽，所述限位槽顶部设有第二推板，所述第二推板上设有第三连接杆，所述第一推杆侧壁上设有第十八活动槽，所述第十八活动槽内设有第三滑块(186)，所述第三滑块(186)底部设有第三支撑弹簧(1861)，所述第三滑块(186)与所述第三连接杆相连，所述第十五活动槽内壁上设有与所述第三滑块(186)相配合的第四滑槽。
10.根据权利要求9所述的一种运用于活性污泥法A/O工艺的多级处理生物池，其特征在于：所述第二连接杆(1941)上设有第三连接块(1943)，所述第三连接块(1943)上设有第十八活动槽，所述第十八活动槽内设有第五连接弹簧，所述第五连接弹簧一端设有第三推块(1944)，所述第三推块(1944)上设有连接带(1945)，所述连接带(1945)一端固连于所述第十八活动槽内壁上，所述第十八活动槽底部设有第四通槽，所述第四通槽内穿设有第五推杆(1946)；所述池体(1)顶部设有与所述废料箱(2)相对应的罩体(12)，所述废料箱(2)顶部设有第四连接块(24)，所述第四连接块(24)上设有第五通槽，所述第四连接块(24)上设有支撑板，所述罩体(12)内壁上设有第十九活动槽，所述第十九活动槽内设有支撑杆(17)，所述第十九活动槽下方设有第二十活动槽，所述第二十活动槽内设有第六连接板(13)，所述第六连接板(13)上设有第二十一活动槽，所述第二十一活动槽内设有两组第六传动轮(131)，所述两组第六传动轮(131)上绕设有传送带(132)，所述支撑杆(17)上设有第四滑块，所述第六连接板上设有第五滑块，所述第四滑块和所述第五滑块通过一第四连接杆(172)相连，所述第四连接杆上(172)设有用于驱动所述第六传动轮(131)转动的第一电机，所述支撑板底部设有第二十二活动槽，所述第二十二活动槽内设有第七传动轮(243)，所述第七传动轮(243)上设有第二连接绳，所述第二连接绳一端固连于所述第一底板(31)上，所述支撑杆(17)上设有第二十三活动槽，所述第二十三活动槽内设有与所述第七传动轮(243)相配合的第八传动轮(171)，所述第八传动轮(171)为不完全齿轮，所述第一电机可驱动所述第八传动轮(171)转动。
发明内容
本发明为了克服现有技术的不足，提供一种运用于活性污泥法A/O工艺的多级处理生物池。
为了实现上述目的，本发明采用以下技术方案：一种运用于活性污泥法A/O工艺的多级处理生物池，包括池体和设于所述池体底部的废料箱，所述池体底部设有坡面，所述坡面底部设有第一凹槽，所述废料箱设于所述第一凹槽内，所述第一凹槽底部设有第一支撑弹簧，所述第一支撑弹簧顶端设有与所述第一凹槽相配合的载料板，所述第一凹槽内壁上设有输料组件，所述池体顶部设有起重装置；通过池底的坡面设置，对沉淀在池底的污泥起引导作用，使污泥均往废料箱内流动，以便对池体底部的污泥做收集，将污泥集中在一处，降低对污泥的清理难度；在对污泥做清理时，利用起重装置将废料箱从池体内吊起，直接将废料箱从池体内取出，对收集在废料箱内的污泥做清理；废料箱升起时，第一支撑弹簧推动载料板往上运动，载料板从第一凹槽内升起封闭第一凹槽，沿坡面掉落的污泥被收集在载料板上，利用载料板对掉落的污泥做收集；废料箱清理完成后，废料箱往下运动进入到第一凹槽内，废料箱推动载料板往下运动，载料板下降进入到第一凹槽内，输料组件将载料板上的污泥输送至废料箱内，以便对载料板上的污泥做清理；利用坡面和废料箱的设置，将污泥收集在一处，可方便的对池体底部的污泥做清理；在载料板的设置下，在废料箱升起时将第一凹槽封闭，避免污泥直接进入到第一凹槽内，避免污泥堆积在第一凹槽内，提升对池体底部的清理效果。
所述第一凹槽内壁上设有第一活动槽，所述第一活动槽内壁上设有第二活动槽，所述输料组件包括设于所述第一活动槽内的载料箱、设于所述第二活动槽内的两组第一传动轮及绕设于所述两组第一传动轮上的传动带，所述载料箱底部设有第二底板，所述第二底板一端可转动连接于所述载料箱底部，所述载料箱侧壁上设有第一滑块，所述第一活动槽内壁上设有与所述第一滑块相配合的一滑槽。
所述废料箱底部设有第一底板，所述第一底板一端设有第一连接轴，所述废料箱底部设有第三活动槽，所述第一连接轴可转动连接于所述第三活动槽内，所述第一底板底部设有第四活动槽，所述第四活动槽内设有两组第二传动轮，所述两组第二传动轮上绕设有第一同步带，所述第一同步带上设有第一连接块，所述第一连接块上设有刮板，所述刮板底部设有多个刷毛。
所述载料箱上方设有第一连接板，所述第一连接板底部设有第二连接块，所述第二连接块底部设有第五活动槽，所述载料箱顶部设有与所述第五活动槽相配合的第二连接板，所述第二连接板顶部设有第一连接弹簧；所述第一连接板上设有第一通腔，所述第一通腔内设有第三传动轮和两组第四传动轮，所述两组第四传动轮上绕设有第二同步带，所述第四活动槽内设有用于传动所述第一同步带和所述第二同步带的第五传动轮。
所述载料箱底部设有第六活动槽，所述第六活动槽内设有线轮，所述线轮上设有扭簧，所述线轮上设有第一连接绳，所述第一连接绳一端固连于所述第二底板上；所述载料箱侧壁上设有第七活动槽，所述第一滑块设于所述第七活动槽内，所述第七活动槽侧壁上设有第一活动腔，所述第一活动腔底部设有第一通槽，所述第一滑块底部设有第二支撑弹簧，所述第一滑块侧壁上设有第三连接板，所述第三连接板底部设有与所述第一通槽相对应的第一推块。
所述废料箱顶部设有第八活动槽，所述第八活动槽内设有第二连接轴，所述第二连接轴上设有导板，所述第八活动槽内设有与所述第二连接轴相配合的第一传动板，所述第一传动板底部设有第一复位弹簧，所述第八活动槽侧壁上设有第九活动槽，所述池体内壁上设有第十活动槽，所述第十活动槽内设有活动块，所述活动块上设有第十一活动槽，所述第十一活动槽内设有第二推块。
所述第十一活动槽顶部设有第二通槽，所述第十一活动槽内设有第一推板，所述第一推板底部铰接有第四连接板，所述第四连接板一端铰接于所述第一推块上，所述第一推板底部设有第二复位弹簧；所述第二推块侧壁上设有第二滑块，所述第十一活动槽侧壁上设有第二滑槽，所述第十活动槽内壁上设有与所述第二滑块相配合的第三滑槽，所述第三滑槽为倒L型结构；所述第一滑槽顶部设有用于推动所述第一推板往下运动的第一推杆。
所述载料箱侧壁上设有第十二活动槽，所述第十二活动槽内设有第二传动板，所述第十二活动槽底部设有第三通槽，所述第三通槽内穿设有第二推杆，所述第二推杆上铰接有第一连接杆，所述第一连接杆一端铰接于所述第二传动板上，所述第二推杆顶部设有第五连接板，所述第五连接板上设有第三复位弹簧；所述第十活动槽顶部设有第二活动腔，所述第一推板上设有第二连接杆，所述第二连接杆穿设于所述第二活动腔内。
所述第一滑槽顶部设有第十五活动槽，所述第一推杆设于所述第十五活动槽内，所述第一推杆底部设有第十三活动槽，所述第十三活动槽内壁上设有第二连接弹簧，所述第二连接弹簧底端设有第三推杆，所述第三推杆侧壁上设有第十四活动槽，所述第十四活动槽内壁上设有第三连接弹簧，所述第三连接弹簧一端设有限位块，所述第十三活动槽内壁上设有与所述限位块相配合的限位槽，所述第一推杆顶部设有第四连接弹簧，所述第十五活动槽侧壁上设有第二活动腔，所述第一推杆侧壁上设有第五连接板，所述第二活动腔底部设有与所述第一活动腔相通的第十六活动槽，所述第五连接板底部设有第四推杆；所述限位槽顶部设有第十七活动槽，所述限位槽顶部设有第二推板，所述第二推板上设有第三连接杆，所述第一推杆侧壁上设有第十八活动槽，所述第十八活动槽内设有第三滑块，所述第三滑块底部设有第三支撑弹簧，所述第三滑块与所述第三连接杆相连，所述第十五活动槽内壁上设有与所述第三滑块相配合的第四滑槽。
所述第二连接杆上设有第三连接块，所述第三连接块上设有第十八活动槽，所述第十八活动槽内设有第五连接弹簧，所述第五连接弹簧一端设有第三推块，所述第三推块上设有连接带，所述连接带一端固连于所述第十八活动槽内壁上，所述第十八活动槽底部设有第四通槽，所述第四通槽内穿设有第五推杆；所述池体顶部设有与所述废料箱相对应的罩体，所述废料箱顶部设有第四连接块，所述第四连接块上设有第五通槽，所述第四连接块上设有支撑板，所述罩体内壁上设有第十九活动槽，所述第十九活动槽内设有支撑杆，所述第十九活动槽下方设有第二十活动槽，所述第二十活动槽内设有第六连接板，所述第六连接板上设有第二十一活动槽，所述第二十一活动槽内设有两组第六传动轮，所述两组第六传动轮上绕设有传送带，所述支撑杆上设有第四滑块，所述第六连接板上设有第五滑块，所述第四滑块和所述第五滑块通过一第四连接杆相连，所述第四连接杆上设有用于驱动所述第六传动轮转动的第一电机，所述支撑板底部设有第二十二活动槽，所述第二十二活动槽内设有第七传动轮，所述第七传动轮上设有第二连接绳，所述第二连接绳一端固连于所述第一底板上，所述支撑杆上设有第二十三活动槽，所述第二十三活动槽内设有与所述第七传动轮相配合的第八传动轮，所述第八传动轮为不完全齿轮，所述第一电机可驱动所述第八传动轮转动。
本发明具有以下优点：利用坡面和废料箱的设置，将污泥收集在一处，可方便的对池体底部的污泥做清理；在载料板的设置下，在废料箱升起时将第一凹槽封闭，避免污泥直接进入到第一凹槽内，避免污泥堆积在第一凹槽内，提升对池体底部的清理效果。
（发明人：王冰;毛学明;倪黄蕾;孟惠伟;何慢慢;李桓;周驰;郑陈昊）
