摘要
本发明公开了一种同步处理采出水和压裂返排液的系统及工艺，涉及水处理技术领域。包括底板和传送机构，包括重力隔油罐、调节池，气浮系统、混凝沉淀系统、浸没式超滤系统、杀菌消毒系统、污泥脱水系统、高压回注系统和油品储罐。所述重力隔油罐、调节池，气浮系统、混凝沉淀系统、浸没式超滤系统、杀菌消毒系统。本发明对采出水预处理，利用隔油罐进行除油，满足采出水和压裂返排液的混合要求，对采出水和压裂返排液中含有大分子胶类有机物，采用同时投加低温型破胶剂和混凝剂，对沉淀池产水直接过滤，省去砂滤系统，将含有密度较小有机物、无机杂质去除，降低了除油负荷，大幅提高过滤精度、去除杂质、处理稳定性和处理效果。
权利要求书
1.一种同步处理采出水和压裂返排液的系统，其特征在于，包括重力隔油罐、调节池，气浮系统、混凝沉淀系统、浸没式超滤系统、杀菌消毒系统、污泥脱水系统、高压回注系统和油品储罐。所述重力隔油罐、调节池，气浮系统、混凝沉淀系统、浸没式超滤系统、杀菌消毒系统依次顺序连接，重力隔油罐与油品储罐连接，气浮系统、混凝沉淀系统与污泥脱水系统连接。
2.根据权利要求1所述的一种同步处理采出水和压裂返排液的系统，其特征在于，所述气浮系统采用加压溶气气浮系统，回流比20％-30％，溶气水采用气浮产水。
3.根据权利要求1所述的一种同步处理采出水和压裂返排液的系统，其特征在于，气浮系统中同步投加破胶剂和混凝剂，破胶剂采用低温型破胶剂，混凝剂采用铝盐或铁盐。
4.根据权利要求1所述的一种同步处理采出水和压裂返排液的系统，其特征在于，所述的混凝沉淀池采用高密度沉淀池，反应区投加混凝剂和絮凝剂，混凝剂采用铝盐或铁盐，絮凝剂采用阴离子型PAM。

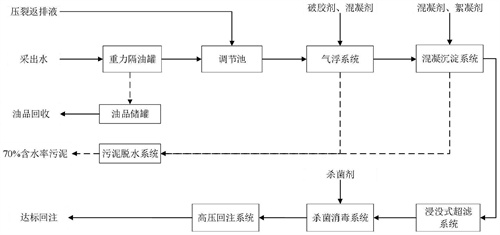

5.根据权利要求1所用的一种同步处理采出水和压裂返排液工艺，其特征在于，包括如下步骤：(1)采出水首先进入重力隔油罐，利用油水密度差进行油水分离，隔油罐中浮油收集至油品储罐进行回收利用，隔油罐产水中石油类含量小于100mg/L，进入调节池进行水质水量的调节，并与压裂返排液充分混合；(2)压裂返排液通过罐车或管道进入调节池与采出水混合，总停留时间不低于4d；(3)混合后的采出水和压裂返排液首先进入气浮装置，通过投加低温型破胶剂和混凝剂，使采出水和压裂返排液发生破胶及混凝反应，用以去除悬浮物、胶体、大分子有机物、石油类等，气浮产水石油类含量小于10mg/L；(4)气浮产水进入到混凝沉淀系统，通过投加混凝剂和絮凝剂，用以进一步去除废水中悬浮物和胶体物质，沉淀池出水悬浮物含量小于20mg/L，石油类含量小于10mg/L；(5)混凝沉淀池产水进入浸没式超滤进行精密过滤，浸没式超滤采用PVDF有机超滤膜，对废水中的细小颗粒、细菌以及大分子有机物等做精密过滤去除，浸没式超滤产水浊度小于0.5NTU，产水粒度中值小于5μm；(6)浸没式超滤系统产水进入杀菌消毒系统进行杀菌处理，通过投加次氯酸钠消毒剂，接触时间＞1.0h，确保杀菌消毒系统产水铁细菌、硫细菌等微生物指标满足回注要求，通过回注系统进行达标回注；(7)气浮系统和混凝沉淀系统产出的污泥进入污泥脱水系统，采用高压隔膜压滤机进行压滤脱水，脱水后的污泥含水率降低至70％以下，外运处置。
发明内容
针对采出水与传统压裂返排液水质复杂，处理效果差，无法稳定达到回注水质要求的问题，提供一种同步处理采出水和压裂返排液的系统及工艺。
一种同步处理采出水和压裂返排液的系统及工艺，包括：
(1)采出水首先进入重力隔油罐，利用油水密度差进行油水分离，隔油罐中浮油收集至油品储罐进行回收利用，隔油罐产水中石油类含量小于100mg/L，进入调节池进行水质水量的调节，并与压裂返排液充分混合；
(2)压裂返排液通过罐车或管道进入调节池与采出水混合，总停留时间不低于4d；
(3)混合后的采出水和压裂返排液首先进入气浮装置，通过投加低温型破胶剂和混凝剂，使采出水和压裂返排液发生破胶及混凝反应，用以去除悬浮物、胶体、大分子有机物、石油类等，气浮产水石油类含量小于10mg/L；
(4)气浮产水进入到混凝沉淀系统，通过投加混凝剂和絮凝剂，用以进一步去除废水中悬浮物和胶体物质，沉淀池出水悬浮物含量小于20mg/L，石油类含量小于10mg/L；
(5)混凝沉淀池产水进入浸没式超滤进行精密过滤，浸没式超滤采用PVDF有机超滤膜，对废水中的细小颗粒、细菌以及大分子有机物等做精密过滤去除，浸没式超滤产水浊度小于0.5NTU，产水粒度中值小于5μm；
(6)浸没式超滤系统产水进入杀菌消毒系统进行杀菌处理，通过投加次氯酸钠消毒剂，接触时间＞
1.0h，确保杀菌消毒系统产水铁细菌、硫细菌等微生物指标满足回注要求，通过回注系统进行达标回注；
(7)气浮系统和混凝沉淀系统产出的污泥进入污泥脱水系统，采用高压隔膜压滤机进行压滤脱水，脱水后的污泥含水率降低至70％以下，外运处置。
有益效果
(1)本工艺对采出水预处理，利用隔油罐进行除油，满足采出水和压裂返排液的混合要求，同时降低后续工艺的除油负荷；
(2)本工艺针对采出水和压裂返排液中含有大分子胶类有机物，采用同时投加低温型破胶剂和混凝剂，可以高效的去除废水中的悬浮物和大分子有机物；
(3)采用浸没式超滤系统对沉淀池产水直接过滤，省去砂滤系统，缩短工艺流程的同时和大幅提高了过滤精度，可以确保产水达到回注要求；
(4)本工艺采用气浮+混凝沉淀的两级除浊工艺，将含有有机物等密度较小的污泥在气浮系统进行高效去除，无机杂质颗粒则在混凝沉淀系统内去除，可大幅提高整个系统的处理稳定性和处理效果。
（发明人：张鸣;张科;马林;陈旻;张孝宝;白成悦）
