公布日：2023.01.31
申请日：2022.12.29
分类号：E02B15/10(2006.01)I;B09B3/32(2022.01)I
摘要
本发明涉及污水清理技术领域，具体是涉及一种污水表面悬浮垃圾清理装置，包括安装在漂浮体上的垃圾收集装置，漂浮体上还安装有远程摄像头，漂浮体和垃圾收集装置均与远程控制器系统连接，垃圾收集装置还包括安装在漂浮体前端的连续收集装置，连续收集装置的旁侧设有倾斜输送装置，倾斜输送装置的输入端设置在连续收集装置下方，倾斜输送装置的输出端下方设有储存垃圾的储料装置，储料装置的上方设有挤压装置，倾斜输送装置的下方还设有安装在漂浮体上的水流引动机构。本申请有效的收集污水中的垃圾去除垃圾中残留的污水，有效的避免污水腐蚀设备。
权利要求书

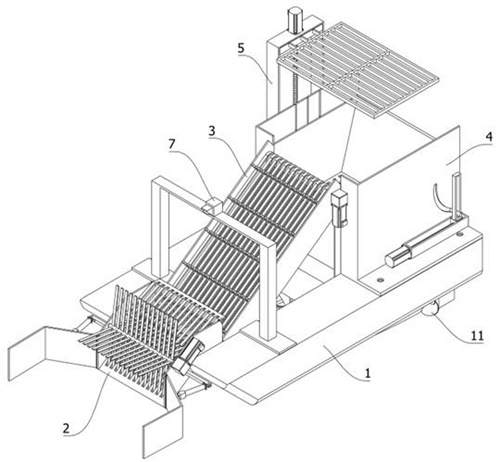

1.一种污水表面悬浮垃圾清理装置，包括安装在漂浮体（1）上的垃圾收集装置，漂浮体（1）上还安装有远程摄像头（7）、漂浮体（1）和垃圾收集装置均与远程控制器系统连接，其特征在于，垃圾收集装置还包括安装在漂浮体（1）前端的连续收集装置（2），连续收集装置（2）的旁侧设有倾斜输送装置（3），倾斜输送装置（3）的输入端设置在连续收集装置（2）下方，倾斜输送装置（3）的输出端下方设有储存垃圾的储料装置（4），储料装置（4）的上方设有挤压装置（5），倾斜输送装置（3）的下方还设有安装在漂浮体（1）上的水流引动机构（6）；连续收集装置（2）包括倾斜安装在漂浮体（1）前端的铲料轨（22），铲料轨（22）的倾斜端低于漂浮体（1）的底部，使铲料轨（22）的斜端设置在水下，铲料轨（22）上设有用于收集废料的旋转拨料装置（21），铲料轨（22）的两侧对称设有引导装置（23），引导装置（23）用于引导污水向铲料轨（22）汇聚；旋转拨料装置（21）包括转动安装在铲料轨（22）上的旋转轴（211），旋转轴（211）与铲料轨（22）水平设置，旋转轴（211）上分布若干拔料杆（212）并且等间距均匀分布，拔料杆（212）与旋转轴（211）固定连接，旋转拨料装置（21）还设有驱动旋转轴（211）转动的第一旋转驱动器（213）；铲料轨（22）上布满能穿过拔料杆（212）的条形孔（221），铲料轨（22）上还设有引导下料架（222），引导下料架（222）倾斜安装在铲料轨（22）上，引导下料架（222）上设有与条形孔（221）相匹配的穿插口（223）便于拔料杆（212）穿过。
2.根据权利要求1所述的一种污水表面悬浮垃圾清理装置，其特征在于，引导装置（23）包括安装在铲料轨（22）的两侧的引导板（231），引导板（231）为折弯形，引导板（231）与铲料轨（22）转动连接，引导板（231）用于引导水流，引导装置（23）还包括调节引导板（231）角度的直线驱动器（232）。
3.根据权利要求2所述的一种污水表面悬浮垃圾清理装置，其特征在于，倾斜输送装置（3）包括倾斜设置在漂浮体（1）上的直线输送机（31），直线输送机（31）上布满卡料条（32）并且等间距均匀分布；直线输送机（31）还包括安装在漂浮体（1）上的倾斜支架（311），倾斜支架（311）上还设有数个安装轴（312），安装轴（312）上布满传动轮（313）并且等间距均匀分布，传动轮（313）上均匀分布有输送链（314），第二旋转驱动器（315）安装在倾斜支架（311）上，第二旋转驱动器（315）用于驱动安装轴（312）转动。
4.根据权利要求3所述的一种污水表面悬浮垃圾清理装置，其特征在于，储料装置（4）包括设置在倾斜输送装置（3）下方的固定安装箱（41），固定安装箱（41）的底部设有数个排水槽并且等间距均匀分布，固定安装箱（41）的侧部还设有数个穿插槽（412），固定安装箱（41）远离穿插槽（412）的一侧设有翻转引导槽（411），固定安装箱（41）的内部设有翻转料箱（42），储料装置（4）还包括驱动翻转料箱（42）转动的翻转推送装置（44），翻转料箱（42）的内壁设有倾斜面（421），翻转料箱（42）的底部布满盘排水孔（423），翻转料箱（42）的侧部设有引导柱（422），引导柱（422）与翻转引导槽（411）滑动连接。
5.根据权利要求4所述的一种污水表面悬浮垃圾清理装置，其特征在于，翻转推送装置（44）包括安装在固定安装箱（41）旁侧的水平滑台（441），水平滑台（441）的活动端设有用于推动翻转料箱（42）移动的移动推送滑轨（442），移动推送滑轨（442）与水平滑台（441）的活动端固定连接。
6.根据权利要求5所述的一种污水表面悬浮垃圾清理装置，其特征在于，挤压装置（5）包括安装在固定安装箱（41）旁侧的升降滑台（51），升降滑台（51）竖直设置，升降滑台（51）的活动端设有下压架（52），下压架（52）与升降滑台（51）的活动端固定连接。
7.根据权利要求1所述的一种污水表面悬浮垃圾清理装置，其特征在于，水流引动机构（6）还包括安装在漂浮体（1）上的安装轨道（61），安装轨道（61）上设有流通孔，流通孔的迎流端设有扩张口，安装轨道（61）的流通孔中设有引流螺旋轮（62），引流螺旋轮（62）与安装轨道（61）的流通孔同轴设置，引流螺旋轮（62）上设有数个引流叶片，引流螺旋轮（62）与安装轨道（61）转动连接，安装轨道（61）的迎流端还设有倾斜安装的挡料架（63），挡料架（63）上设有若干过滤孔。
发明内容
针对现技术所存在的问题，提供一种污水表面悬浮垃圾清理装置，通过垃圾收集装置可快速收集污水中的垃圾，同时去除垃圾中的水分，有效的避免污水腐蚀设备内部造成损坏，通过储料装置便于下料节省人力，有效的提高工作效率。
为解决现有技术问题，本发明采用的技术方案为：一种污水表面悬浮垃圾清理装置，包括安装在漂浮体上的垃圾收集装置，漂浮体上还安装有远程摄像头、漂浮体和垃圾收集装置均与远程控制器系统连接，垃圾收集装置还包括安装在漂浮体前端的连续收集装置，连续收集装置的旁侧设有倾斜输送装置，倾斜输送装置的输入端设置在连续收集装置下方，倾斜输送装置的输出端下方设有储存垃圾的储料装置，储料装置的上方设有挤压装置，倾斜输送装置的下方还设有安装在漂浮体上的水流引动机构。
优选的，连续收集装置包括倾斜安装在漂浮体前端的铲料轨，铲料轨的倾斜端低于漂浮体的底部，使铲料轨的斜端设置在水下，铲料轨上设有用于收集废料的旋转拨料装置，铲料轨的两侧对称设有引导装置，引导装置用于引导污水向铲料轨汇聚。
优选的，旋转拨料装置包括转动安装在铲料轨上的旋转轴，旋转轴与铲料轨水平设置，旋转轴上分布若干拔料杆并且等间距均匀分布，拔料杆与旋转轴固定连接，旋转拨料装置还设有驱动旋转轴转动的第一旋转驱动器。
优选的，铲料轨上布满能穿过拔料杆的条形孔，铲料轨上还设有引导下料架，引导下料架倾斜安装在铲料轨上，引导下料架上设有与条形孔相匹配的穿插口便于拔料杆穿过。
优选的，引导装置包括安装在铲料轨的两侧的引导板，引导板为折弯形，引导板与铲料轨转动连接，引导板用于引导水流，引导装置还包括调节引导板角度的直线驱动器。
优选的，倾斜输送装置包括倾斜设置在漂浮体上的直线输送机，直线输送机上布满卡料条并且等间距均匀分布；直线输送机还包括安装在漂浮体上的倾斜支架，倾斜支架上还设有数个安装轴，安装轴上布满传动轮并且等间距均匀分布，传动轮上均匀分布有输送链，第二旋转驱动器安装在倾斜支架上，第二旋转驱动器用于驱动安装轴转动。
优选的，储料装置包括设置在倾斜输送装置下方的固定安装箱，固定安装箱的底部设有数个排水槽并且等间距均匀分布，固定安装箱的侧部还设有数个穿插槽，固定安装箱远离穿插槽的一侧设有翻转引导槽，固定安装箱的内部设有翻转料箱，储料装置还包括驱动翻转料箱转动的翻转推送装置，翻转料箱的内壁设有倾斜面，翻转料箱的底部布满盘排水孔，翻转料箱的侧部设有引导柱，引导柱与翻转引导槽滑动连接。
优选的，翻转推送装置包括安装在固定安装箱旁侧的水平滑台，水平滑台的活动端设有用于推动翻转料箱移动的移动推送滑轨，移动推送滑轨与水平滑台的活动端固定连接。
优选的，挤压装置包括安装在固定安装箱旁侧的升降滑台，升降滑台竖直设置，升降滑台的活动端设有下压架，下压架与升降滑台的活动端固定连接。
优选的，水流引动机构还包括安装在漂浮体上的安装轨道，安装轨道上设有流通孔，流通孔的迎流端设有扩张口，安装轨道的流通孔中设有引流螺旋轮，引流螺旋轮与安装轨道的流通孔同轴设置，引流螺旋轮上设有数个引流叶片，引流螺旋轮与安装轨道转动连接，安装轨道的迎流端还设有倾斜安装的挡料架，挡料架上设有若干过滤孔。
本申请与现有技术相比具有的有益效果是：1、通过安装在漂浮体前端的连续收集装置对垃圾进行收集，连续收集装置将水中的垃圾收集输送到倾斜输送装置上，倾斜输送装置带动垃圾倾斜上升，垃圾倾斜上升时垃圾上残留的污水在输送过程中会穿过倾斜输送装置落入污水池中，倾斜输送装置将垃圾输送到储料装置内部进行储存，储料装置内部的垃圾堆积时，通过储料装置上方的挤压装置对堆积垃圾进行挤压，垃圾受到挤压时将残留在垃圾上的污水挤压排出，垃圾受到挤压时同时增加储料装置的储存量，有效的去除垃圾中残留的污水，有效的避免污水腐蚀设备内部造成损坏。
2、倾斜输送装置将垃圾输送到固定安装箱上，固定安装箱将垃圾引导至翻转料箱内部，垃圾在固定安装箱和翻转料箱内部堆积储存，垃圾堆积到一定高度时挤压装置可对堆积的垃圾进行挤压，提高垃圾储存量，垃圾堆积满了，工作人员控制漂浮体带动堆积的垃圾移动到岸边，工作人员控制翻转推送装置推动固定安装箱内部的翻转料箱进行翻转，使翻转料箱翻转时将垃圾倾倒到岸边，有效的节省人力，提高下料效率。
3、固定安装箱和翻转料箱内部垃圾堆积到一定高度，升降滑台带动下压架下降，下压架下降时穿过固定安装箱上的穿插槽，下压架进入固定安装箱内部对堆积的垃圾进行挤压，可有效的减小垃圾存储的空间，提高垃圾的储存量。
4、漂浮体移动时带动安装轨道同步移动，安装轨道迎流端的倾斜挡料架用于阻挡垃圾进入安装轨道的流通孔，有效的避免垃圾堵塞，安装轨道移动时通过扩张口引导污水进入流通孔中，进入流通孔中的污水沿引流螺旋轮的引流叶片流动，使引流叶片进行自转，引流叶片自转时会产生流动力增加污水流动速度，使污水向铲料轨汇集流动，汇集的污水将水中漂浮的垃圾快速引导收集，提高垃圾汇集效率。
（发明人：杨德勇）
