公布日：2023.05.26
申请日：2023.03.13
分类号：C02F3/30(2023.01)I;C02F3/00(2023.01)I;C02F3/12(2023.01)I;C02F3/10(2023.01)I;C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01F27/85(2022.01)I;B01F27/90
(2022.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N;C02F103/20(2006.01)N
摘要
本申请涉及一种牧场污水处理系统及方法，涉及污水处理领域，以解决现有的养牛场的污水的处理效率较低的问题，其中牧场污水处理系统包括按污水处理顺序依次布设的固液分离预处理装置、间歇式生物处理装置和膜生物反应器处理装置；所述固液分离预处理装置包括依次设置的格栅和固液分离机；所述间歇式生物处理装置用于对固液分离机排出的污水进行生物处理；所述膜生物反应器处理装置用于再次对生物处理后的污水进行过滤。本申请具有通过预处理去除污水中的一些固体杂质，提高了污水的处理效率和处理效果。
权利要求书

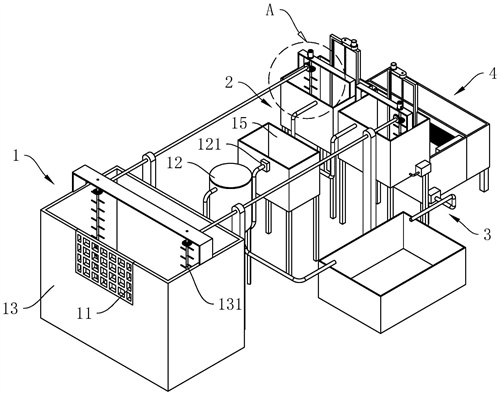

1.一种牧场污水处理系统，其特征在于：包括按污水处理顺序依次布设的固液分离预处理装置（1）、间歇式生物处理装置（2）和膜生物反应器处理装置（3）；所述固液分离预处理装置（1）包括依次设置的格栅（11）和固液分离机（12）；所述间歇式生物处理装置（2）用于对固液分离机（12）排出的污水进行生物处理；所述膜生物反应器处理装置（3）用于再次对生物处理后的污水进行过滤。
2.根据权利要求1所述的一种牧场污水处理系统，其特征在于：所述固液分离预处理装置（1）还包括集水池（13）、第一水泵（14）和调节池（15），所述格栅（11）设置于集水池（13）的进水口处，所述第一水泵（14）用于抽取集水池（13）内的水排至所述固液分离机（12），所述调节池（15）设置于所述固液分离机（12）的出水口处。
3.根据权利要求2所述的一种牧场污水处理系统，其特征在于：所述间歇式生物处理装置（2）包括连接管道（21）、第二水泵（22）和两个生物处理池（23），所述连接管道（21）连通所述调节池（15）和两个生物处理池（23），所述第二水泵（22）设置于连接管道（21）上，所述连接管道（21）上还设置有用于控制调节池（15）与其中一个生物处理池（23）连通的第一电磁阀（24）。
4.根据权利要求3所述的一种牧场污水处理系统，其特征在于：所述膜生物反应器处理装置（3）包括膜生物反应膜池（31）、第三水泵（32）和用于过滤污水的膜分离单元（33），所述膜生物反应膜池（31）与两个所述生物处理池（23）均连通，所述膜生物反应膜池（31）与生物处理池（23）之间设置有第二电磁阀（34），所述膜分离单元（33）设置于膜生物反应膜池（31）内，所述第三水泵（32）用于输送膜生物反应膜池（31）内的污水穿过膜分离单元（33）。
5.根据权利要求4所述的一种牧场污水处理系统，其特征在于：所述膜分离单元（33）包括安装架（331）和多个膜片（332），所述安装架（331）设置于所述膜生物反应膜池（31），多个所述膜片（332）依次可拆卸设置于安装架（331）上，两组相邻的所述膜片（332）相互平行。
6.根据权利要求4所述的一种牧场污水处理系统，其特征在于：还包括生物填料装置（4），所述生物填料装置（4）包括生物填料反应池（41）、生物填料层（42）和第四水泵（43），所述生物填料反应池（41）设置于所述膜生物反应膜池（31）的出水口，所述生物填料层（42）置于生物填料反应池（41）中，所述第四水泵（43）用于将经生物填料层（42）处理后的废水排出。
7.一种牧场污水处理的方法，其特征在于：包括如下步骤：步骤一：固液分离预处理，收集污水使穿过格栅（11）去除较大悬浮物质后进入集水池（13）沉淀，通过第一水泵（14）抽取集水池（13）内的污水排入固液分离机（12）；步骤二：间歇式生物处理，污水经过固液分离机（12）过滤后排入调节池（15），再通过第二水泵（22）抽取调节池（15）内的污水分别进入两个生物处理池（23）中；步骤三：膜生物反应器处理，生物处理池（23）内反应完成的污水进入膜生物反应膜池（31）内，通过膜分离单元（33）对污水进行过滤处理；步骤四：生物填料装置（4）处理，膜生物反应膜池（31）内处理后的污水进入生物填料反应池（41）处理后排出。
8.根据权利要求6所述的一种牧场污水处理的方法，其特征在于：所述步骤二中两个生物处理池（23）内均设置有曝气装置（5）和搅拌装置（6）。
9.根据权利要求7所述的一种牧场污水处理的方法，其特征在于：所述搅拌装置（6）包括驱动电机（61）和同轴设置于驱动电机（61）输出轴上的第一搅拌杆（62），所述集水池（13）内设置有两个第二搅拌杆（131），一个所述第二搅拌杆（131）与所述对应的一个驱动电机（61）之间设置有驱动连接组件（7），所述驱动电机（61）通过驱动连接组件（7）驱动第二搅拌杆（131）转动。
10.根据权利要求8所述的一种牧场污水处理的方法，其特征在于：所述驱动连接组件（7）包括连接杆（71）和若干锥齿轮（72），若干所述锥齿轮（72）分别同轴设置于驱动电机（61）的输出轴上、连接杆（71）的两端和第二搅拌杆（131）上，所述驱动电机（61）输出轴上的锥齿轮（72）与连接杆（71）一端的锥齿轮（72）啮合，所述第二搅拌杆（131）上的锥齿轮（72）与连接杆（71）另一端的锥齿轮（72）啮合。
发明内容
为了提高养牛场的污水的处理效率，本申请提供一种牧场污水处理系统及方法。
本申请提供的一种牧场污水处理系统,采用如下的技术方案：一种牧场污水处理系统，包括按污水处理顺序依次布设的固液分离预处理装置、间歇式生物处理装置和膜生物反应器处理装置；所述固液分离预处理装置包括依次设置的格栅和固液分离机；所述间歇式生物处理装置用于对固液分离机排出的污水进行生物处理；所述膜生物反应器处理装置用于再次对生物处理后的污水进行过滤。
通过采用上述技术方案，对养牛场的污水进行处理时，使污水依次经过固液分离预处理装置、间歇式生物处理装置和膜生物反应器处理装置，污水在固液分离预处理装置内处理时，通过格栅出去污水中较大的悬浮物质后，再通过固液分离机除去污水中的其他一些固体杂质，使污水在后续处理时效果更好，避免了污水中的固体杂质对处理效率和处理效果产生影响。
可选的，所述固液分离预处理装置还包括集水池、第一水泵和调节池，所述格栅设置于集水池的进水口处，所述第一水泵用于抽取集水池内的水排至所述固液分离机，所述调节池设置于所述固液分离机的出水口处。
通过采用上述技术方案，污水经过格栅后进入集水池中储放，再通过第一水泵抽取集水池中的污水排放至固液分离机中进行处理，能够便于控制污水排入固液分离机中的速度，从而使固液分离机保持较好的处理效果，并使固液分离机处理后的污水排至调节池中储存。
可选的，所述间歇式生物处理装置包括连接管道、第二水泵和两个生物处理池，所述连接管道连通所述调节池和两个生物处理池，所述第二水泵设置于连接管道上，所述连接管道上还设置有用于控制调节池与其中一个生物处理池连通的第一电磁阀。
通过采用上述技术方案，启动第二水泵使调节池内的污水通过连接管道进入生物处理池中，并通过控制第一电磁阀，使连接管道内的污水能够分别进入两个生物处理池中，当其中一个生物处理池注满污水后，使其对污水进行处理，再向另一个生物处理池内注入污水，便于对污水的排放进行控制，以达到较好的污水处理效果。
可选的，所述膜生物反应器处理装置包括膜生物反应膜池、第三水泵和用于过滤污水的膜分离单元，所述膜生物反应膜池与两个所述生物处理池均连通，所述膜生物反应膜池与生物处理池之间设置有第二电磁阀，所述膜分离单元设置于膜生物反应膜池内，所述第三水泵用于输送膜生物反应膜池内的污水穿过膜分离单元。
通过采用上述技术方案，打开第二电磁阀后，生物处理池中处理后的污水进入膜生物反应膜池中，且两个生物处理池中的污水能够依次进入膜生物反应膜池中，使进入膜生物反应膜池中的污水水质稳定，冲击小，以便后续的污水处理，同时通过第三水泵使污水穿过膜分离单元对污水进一步处理。
可选的，所述膜分离单元包括安装架和多个膜片，所述安装架设置于所述膜生物反应膜池，多个所述膜片依次可拆卸设置于安装架上，两组相邻的所述膜片相互平行。
通过采用上述技术方案，安装架设置于膜生物反应膜池中，污水穿过膜片后对污水进行过滤，且一段时间后便于对膜片进行拆卸更换清理，使膜片保持较好的过滤效果。
可选的，还包括生物填料装置，所述生物填料装置包括生物填料反应池、生物填料层和第四水泵，所述生物填料反应池设置于所述膜生物反应膜池的出水口，所述生物填料层置于生物填料反应池中，所述第四水泵用于将经生物填料层处理后的废水排出。
通过采用上述技术方案，膜生物反应膜池排出的水进入生物填料反应池中，生物填料层内部生长微生物，外部生长好氧菌，进一步对过滤后的污水进行处理，确保污水处理后达到出水水质要求，处理完成后通过第四水泵将水排出。
本申请提供的一种牧场污水处理的方法,采用如下的技术方案：一种牧场污水处理的方法，包括如下步骤：步骤一：固液分离预处理，收集污水使穿过格栅去除较大悬浮物质后进入集水池，通过第一水泵抽取集水池内的污水排入固液分离机；步骤二：间歇式生物处理，污水经过固液分离机过滤后排入调节池，再通过第二水泵抽取调节池内的污水分别进入两个生物处理池中；步骤三：膜生物反应器处理，生物处理池内反应完成的污水进入膜生物反应膜池内，通过膜分离单元对污水进行过滤处理；步骤四：生物填料装置处理，膜生物反应膜池内处理后的污水进入生物填料反应池处理后排出。
可选的，所述步骤二中两个生物处理池内均设置有曝气装置和搅拌装置。
通过采用上述技术方案，污水在生物处理池内进行处理时，通过搅拌装置及曝气装置的运行，控制生物处理池内的溶解氧含量，使其间歇进行好氧段和厌氧段工序；通过曝气装置向污水中充入空气，使污水中氧气含量增加，提高好氧菌的活性；通过搅拌装置翻动污泥层，使得污泥和污水充分混合，增加生物菌与污水的接触面积，促进生物处理效果。
可选的，所述搅拌装置包括驱动电机和同轴设置于驱动电机输出轴上的第一搅拌杆，所述集水池内设置有两个第二搅拌杆，一个所述第二搅拌杆与所述对应的一个驱动电机之间设置有驱动连接组件，所述驱动电机通过驱动连接组件驱动第二搅拌杆转动。
通过采用上述技术方案，驱动电机驱动第一搅拌杆转动，实现对生物处理池内的污水进行处理，同时通过驱动连接组件带动集水池内的第二搅拌杆转动，对集水池内的污水进行搅拌，避免集水池内的粉渣长时间停滞于池底，厌氧菌发酵从而影响固液分离机的固液分离效果。
可选的，所述驱动连接组件包括连接杆和若干锥齿轮，若干所述锥齿轮分别同轴设置于驱动电机的输出轴上、连接杆的两端和第二搅拌杆上，所述驱动电机输出轴上的锥齿轮与连接杆一端的锥齿轮啮合，所述第二搅拌杆上的锥齿轮与连接杆另一端的锥齿轮啮合。
通过采用上述技术方案，启动驱动电机使输出轴上的锥齿轮转动，从而带动连接杆上的锥齿轮和连接杆转动，进而实现第二搅拌杆转动对集水池内的污水进行搅拌，且当任一个生物处理池内的驱动电机启动时，均能够对集水池内的污水进行搅拌，无需设置额外的驱动装置，降低加工成本。
综上所述，本申请包括以下至少有益技术效果：
1.当对养牛场的污水进行处理时，使污水依次经过固液分离预处理装置、间歇式生物处理装置和膜生物反应器处理装置，污水在固液分离预处理装置内处理时，通过格栅出去污水中较大的悬浮物质后，再通过固液分离机除去污水中的其他一些固体杂质，使污水在后续处理时效果更好、效率更高；
2.通过启动第二水泵使调节池内的污水通过连接管道进入生物处理池中，并通过控制第一电磁阀，使连接管道内的污水能够分别进入两个生物处理池中，当其中一个生物处理池注满污水后，使其对污水进行处理，再向另一个生物处理池内注入污水，便于对污水的排放进行控制，当打开第二电磁阀后，生物处理池中处理后的污水进入膜生物反应膜池中，且两个生物处理池中的污水能够依次进入膜生物反应膜池中，使进入膜生物反应膜池中的污水水质稳定，冲击小；
3.通过驱动电机驱动第一搅拌杆转动，实现对生物处理池内的污水进行处理，同时通过驱动连接组件带动集水池内的第二搅拌杆转动，对集水池内的污水进行搅拌，避免集水池内的粉渣长时间停滞于池底，厌氧菌发酵从而影响固液分离机的固液分离效果，且无需设置额外的驱动装置，降低加工成本。
（发明人：洪耀刚;张淼）
