高新两级AOA沉淀污水生化处理系统

发布时间:2024-2-21 11:16:21  中国污水处理工程网

公布日:2023.05.30

申请日:2023.03.10

分类号:C02F3/30(2023.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N

摘要

本发明公开了一种两级AOA沉淀污水生化处理装置及工艺方法,涉及污水生化处理技术领域,该装置包括依水流方向依次设置的释磷硝化组合池、缺氧池和二沉池;所述释磷硝化组合池、所述缺氧池和所述二沉池依次连通;所述缺氧池内设有一级沉淀机构;所述一级沉淀机构与所述缺氧池内的水体互通;所述一级沉淀机构用于所述缺氧池内混合液的泥水初步分离;所述二沉池上安装有回流污泥管和二级沉淀出水管,所述回流污泥管连通所述释磷硝化组合池;一级沉淀机构将缺氧池内部分混合液进行泥水初步分离,分离污泥留在缺氧池内,减少流入二沉池的污泥量,减低二沉池的回流污泥量;解决现有处理工艺存在污泥回流量高,导致二沉池污泥固体负荷较高的问题。


权利要求书

1.一种两级AOA沉淀污水生化处理装置,其特征在于,包括依水流方向依次设置的释磷硝化组合池、缺氧池和二沉池;所述释磷硝化组合池、所述缺氧池和所述二沉池依次连通;所述缺氧池内设有一级沉淀机构;所述一级沉淀机构与所述缺氧池内的水体互通;所述一级沉淀机构用于所述缺氧池内混合液的泥水初步分离;所述二沉池上安装有回流污泥管和二级沉淀出水管,所述回流污泥管连通所述释磷硝化组合池;所述缺氧池采用循环沟道池型。

2.根据权利要求1所述的两级AOA沉淀污水生化处理装置,其特征在于,所述一级沉淀机构接通有上清液出水超越管,所述上清液出水超越管与所述二级沉淀出水管并联接通;所述缺氧池接通有混合液出水管,所述混合液出水管布置于所述缺氧池末端;所述混合液出水管上安装有出水控制阀,所述混合液出水管接通所述二沉池。

3.根据权利要求1所述的两级AOA沉淀污水生化处理装置,其特征在于,所述一级沉淀机构接通有上清液出水管;所述缺氧池接通有混合液出水管,所述混合液出水管布置于所述缺氧池末端;所述混合液出水管上安装有出水控制阀;所述上清液出水管与所述混合液出水管并联连通所述二沉池。

4.根据权利要求3所述的两级AOA沉淀污水生化处理装置,其特征在于,所述上清液出水管上安装有上清液出水控制阀;所述上清液出水管上接通有超越出水管,所述超越出水管布置于所述一级沉淀机构与所述上清液出水控制阀之间;所述超越出水管上还安装有超越出水控制阀;所述超越出水管与所述二级沉淀出水管并联接通。

5.根据权利要求3所述的两级AOA沉淀污水生化处理装置,其特征在于,所述一级沉淀机构由多个沉淀载体组成;多个所述沉淀载体之间留有沉淀间隙。

6.根据权利要求5所述的两级AOA沉淀污水生化处理装置,其特征在于,所述释磷硝化组合池包括依水流方向依次设置的厌氧池和好氧池,所述厌氧池与所述好氧池连通;所述好氧池与所述缺氧池连通;所述回流污泥管与所述厌氧池连通;所述回流污泥管与所述厌氧池之间安装有厌氧回流控制阀;所述回流污泥管上安装有回流污泥动力机构。

7.根据权利要求6所述的两级AOA沉淀污水生化处理装置,其特征在于,所述回流污泥管自所述二沉池连通所述厌氧池和所述缺氧池;所述回流污泥管与所述缺氧池之间安装有缺氧回流控制阀;所述回流污泥动力机构安装于所述缺氧池和所述二沉池之间的所述回流污泥管上。

8.根据权利要求1所述的两级AOA沉淀污水生化处理装置,其特征在于,所述缺氧池内安装有搅拌机构,所述搅拌机构布置于所述一级沉淀机构的底部和所述缺氧池底部之间。

9.根据权利要求1所述的两级AOA沉淀污水生化处理装置,其特征在于,所述缺氧池内安装有气冲洗机构;所述气冲洗机构的喷气口覆盖所述一级沉淀机构的底部。

10.一种工艺方法,应用权利要求7所述的两级AOA沉淀污水生化处理装置,其特征在于,包括:将待处理的污水及回流污泥进入所述厌氧池;污水在所述厌氧池经过厌氧反应的混合液进入所述好氧池;污水在所述好氧池内完成硝化反应;污水在所述好氧池经过硝化反应的混合液进入所述缺氧池;所述缺氧池内的一部分混合液出水进入所述一级沉淀机构进行泥水初步分离;所述一级沉淀机构分离出一级污泥和一级上清液;所述一级沉淀机构分离出来的所述一级污泥留在所述缺氧池内;所述缺氧池的另外一部分混合液出水进入所述二沉池进行泥水分离;所述一级上清液与所述缺氧池剩余部分出水混合液一同进入所述二沉池进行泥水分离;所述二沉池实现泥水分离,分离出来的清水排出所述二沉池;分离出来的污泥分为两部分,一部分作为回流污泥回流至所述厌氧池起端,另一部分作为剩余污泥排出所述二沉池。

发明内容

本发明的目的在于提供一种两级沉淀污水生化处理装置及工艺方法,以解决现有AOA处理工艺存在污泥回流量高,导致二沉池污泥固体负荷较高的问题。

本发明提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。

为了解决上述技术问题,本发明提供了以下技术方案:

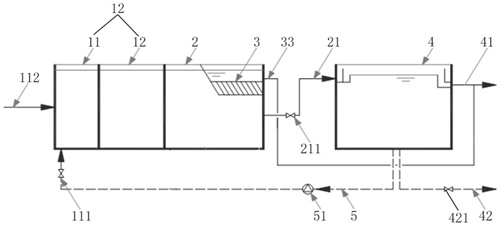

本发明提供了一种两级AOA沉淀污水生化处理装置,包括依水流方向依次设置的释磷硝化组合池、缺氧池和二沉池;所述释磷硝化组合池、所述缺氧池和所述二沉池依次连通;所述缺氧池内设有一级沉淀机构;所述一级沉淀机构与所述缺氧池内的水体互通;所述一级沉淀机构用于所述缺氧池内混合液的泥水初步分离;所述二沉池上安装有回流污泥管和二级沉淀出水管,所述回流污泥管连通所述释磷硝化组合池;所述缺氧池采用循环沟道池型。

在其中一个实施例中,所述一级沉淀机构接通有上清液出水超越管,所述上清液出水超越管与所述二级沉淀出水管并联接通;所述缺氧池接通有混合液出水管,所述混合液出水管布置于所述缺氧池末端;所述混合液出水管上安装有出水控制阀,所述混合液出水管接通所述二沉池。

在其中一个实施例中,所述一级沉淀机构接通有上清液出水管;所述缺氧池接通有混合液出水管,所述混合液出水管布置于所述缺氧池末端;所述混合液出水管上安装有出水控制阀;所述上清液出水管与所述混合液出水管并联连通所述二沉池。

在其中一个实施例中,所述上清液出水管上安装有上清液出水控制阀;所述上清液出水管上接通有超越出水管,所述超越出水管布置于所述一级沉淀机构与所述上清液出水控制阀之间;所述超越出水管上还安装有超越出水控制阀;所述超越出水管与所述二级沉淀出水管并联接通。

在其中一个实施例中,所述一级沉淀机构由多个沉淀载体组成;多个所述沉淀载体之间留有沉淀间隙。

在其中一个实施例中,所述释磷硝化组合池包括依水流方向依次设置的厌氧池和好氧池,所述厌氧池与所述好氧池连通;所述好氧池与所述缺氧池连通;所述回流污泥管与所述厌氧池连通;所述回流污泥管与所述厌氧池之间安装有厌氧回流控制阀;所述回流污泥管上安装有回流污泥动力机构。

在其中一个实施例中,所述回流污泥管自所述二沉池连通所述厌氧池和所述缺氧池;所述回流污泥管与所述缺氧池之间安装有缺氧回流控制阀;所述回流污泥动力机构安装于所述缺氧池和所述二沉池之间的所述回流污泥管上。

在其中一个实施例中,所述缺氧池内安装有搅拌机构,所述搅拌机构布置于所述一级沉淀机构的底部和所述缺氧池底部之间。

在其中一个实施例中,所述缺氧池内安装有气冲洗机构;所述气冲洗机构的喷气口覆盖所述一级沉淀机构的底部。

本发明还提供了一种工艺方法,包括:将待处理的污水及回流污泥进入所述厌氧池;污水在所述厌氧池经过厌氧反应的混合液进入所述好氧池;

污水在所述好氧池内完成硝化反应;

污水在所述好氧池经过硝化反应的混合液进入所述缺氧池;

所述缺氧池内的一部分混合液出水进入所述一级沉淀机构进行泥水初步分离;所述一级沉淀机构分离出一级污泥和一级上清液;

所述一级沉淀机构分离出来的所述一级污泥留在所述缺氧池内;

所述缺氧池的另外一部分混合液出水进入所述二沉池进行泥水分离;

所述一级上清液与所述缺氧池剩余部分出水混合液一同进入所述二沉池进行泥水分离;

所述二沉池实现泥水分离,分离出来的清水排出所述二沉池;分离出来的污泥分为两部分,一部分作为回流污泥回流至所述厌氧池起端,另一部分作为剩余污泥排出所述二沉池。

本发明的有益效果如下:

通过在所述缺氧池的池内上部设置所述一级沉淀机构,对所述缺氧池内的水流实现初次泥水分离;将水流中的污泥沉降下来,同时污泥从所述一级沉淀机构中沉降至所述缺氧池的池底至所述一级沉淀机构的底部之间的混合液中;所述一级沉淀机构的上清液与另一部分所述缺氧池的混合液出水一同排至所述二沉池内进行泥水分离,所述二沉池分离出来的污泥一部分回流至所述释磷硝化组合池;由于本装置的沉淀部分采用两级沉淀,大大降低了所述二沉池的污泥固体负荷,进而缩小了所述二沉池的池容,同时也省去了所述缺氧池回流污泥的能耗。该装置降低了AOA工艺中沉淀池的投资,节省了占地面积,降低了污水处理过程的成本,实现精益化管理。

(发明人:关德群;安莹玉;秦栽根;吴云生)
