公布日：2023.03.07
申请日：2022.11.28
分类号：B01D21/00(2006.01)I;B08B3/04(2006.01)I
摘要
本发明公开了一种重力旋转式污水处理装置，包括污水处理箱、传动组件、震荡组件和底座；所述污水处理箱内设有外箱，所述外箱的内部固定连接有内箱，所述外箱的外部固定连接有连接环，所述传动组件内设有齿环、主动齿轮和从动齿轮，所述主动齿轮的内部固定连接有搅拌轴，涉及污水处理装置领域。本发明由于内箱的外侧设置有目数为400的滤网，因此搅拌轴搅拌后可将污水变浑浊，使得污染物也可参与到外箱和内箱的清理作业中来，解决沾染在外箱和内箱的污染物难以清理的问题，避免沉淀物积聚在设备内部导致后续进入设备的污水会因为沉掉物加剧污染程度，不利于重力旋转式污水处理作业的问题，保证后续的污水处理作业效果。
权利要求书

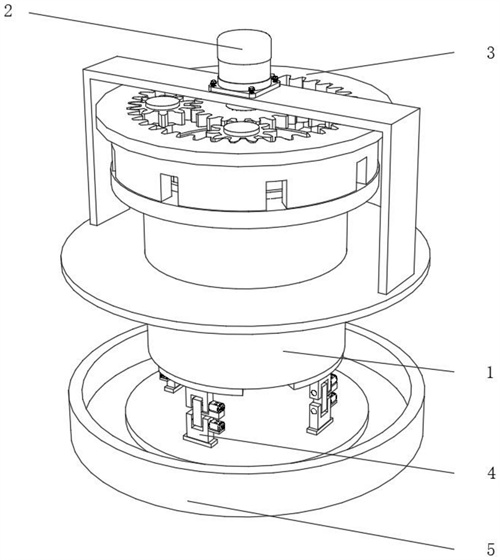

1.一种重力旋转式污水处理装置，包括污水处理箱(1)、传动组件(3)、震荡组件(4)和底座(5)；其特征在于：所述污水处理箱(1)内设有外箱(11)，所述外箱(11)的内部固定连接有内箱(12)，所述外箱(11)的外部固定连接有连接环(13)，所述传动组件(3)内设有齿环(34)、主动齿轮(35)和从动齿轮(36)，所述主动齿轮(35)的内部固定连接有搅拌轴(7)，所述从动齿轮(36)的内部卡接有清洁辊(6)，所述齿环(34)通过连接架(31)与连接环(13)活动连接，所述搅拌轴(7)与内箱(12)相适配，所述清洁辊(6)与外箱(11)相适配，所述齿环(34)、主动齿轮(35)和从动齿轮(36)相互啮合连接。
2.根据权利要求1所述的一种重力旋转式污水处理装置，其特征在于，所述震荡组件(4)内设有铰座一(43)、铰座二(44)和铰杆(45)，所述铰座一(43)的一侧固定连接有马达一(41)，所述铰座二(44)的一侧固定连接有马达二(42)，所述马达二(42)的输出端穿过铰座二(44)与铰杆(45)固定连接，所述马达一(41)的输出端穿过铰座一(43)与铰杆(45)转动连接，所述马达二(42)的输出端与铰杆(45)的一侧固定连接，所述马达一(41)的输出端与铰杆(45)的另一侧活动连接且与铰座一(43)固定连接，所述铰座二(44)远离铰杆(45)的一侧与底座(5)固定连接，所述铰座一(43)远离铰杆(45)的一侧通过连接座(46)与外箱(11)固定连接。
3.根据权利要求2所述的一种重力旋转式污水处理装置，其特征在于，所述外箱(11)的外侧套设有电机架(21)，所述电机架(21)的一侧固定连接有电机(2)，所述电机(2)的输出端穿过电机架(21)与搅拌轴(7)固定连接。
4.根据权利要求3所述的一种重力旋转式污水处理装置，其特征在于，所述连接架(31)与齿环(34)固定连接，所述连接架(31)的内部开设有插孔(33)，所述连接环(13)的一侧固定连接有插杆(14)，所述插孔(33)与插杆(14)相适配。
5.根据权利要求4所述的一种重力旋转式污水处理装置，其特征在于，所述清洁辊(6)的外圆周壁固定连接有台阶(61)，所述清洁辊(6)的一侧螺合连接有螺杆(62)，所述螺杆(62)远离清洁辊(6)的一端固定连接有端盖(63)，所述清洁辊(6)通过端盖(63)和台阶(61)与从动齿轮(36)卡接。
6.根据权利要求5所述的一种重力旋转式污水处理装置，其特征在于，所述从动齿轮(36)设置有四组，四组所述从动齿轮(36)均以主动齿轮(35)圆心为几何中心环形阵列均分在主动齿轮(35)的外侧。
7.根据权利要求6所述的一种重力旋转式污水处理装置，其特征在于，所述搅拌轴(7)的外侧固定连接有若干组搅拌叶。
8.根据权利要求7所述的一种重力旋转式污水处理装置，其特征在于，所述震荡组件(4)设置有四组，四组所述震荡组件(4)均与外箱(11)圆心为几何中心环形阵列均分在外箱(11)的一侧。
9.根据权利要求8所述的一种重力旋转式污水处理装置，其特征在于，所述连接座(46)结构呈月牙状。
10.根据权利要求9所述的一种重力旋转式污水处理装置，其特征在于，所述插杆(14)与插孔(33)过盈配合。
发明内容
本发明的目的在于提供一种重力旋转式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种重力旋转式污水处理装置，包括污水处理箱、传动组件、震荡组件和底座；所述污水处理箱内设有外箱，所述外箱的内部固定连接有内箱，所述外箱的外部固定连接有连接环，所述传动组件内设有齿环、主动齿轮和从动齿轮，所述主动齿轮的内部固定连接有搅拌轴，所述从动齿轮的内部卡接有清洁辊，所述齿环通过连接架与连接环活动连接，所述搅拌轴与内箱相适配，所述清洁辊与外箱相适配，所述齿环、主动齿轮和从动齿轮相互啮合连接。
作为本发明再进一步的方案：所述震荡组件内设有铰座一、铰座二和铰杆，所述铰座一的一侧固定连接有马达一，所述铰座二的一侧固定连接有马达二，所述马达二的输出端穿过铰座二与铰杆固定连接，所述马达一的输出端穿过铰座一与铰杆转动连接，所述马达二的输出端与铰杆的一侧固定连接，所述马达一的输出端与铰杆的另一侧活动连接且与铰座一固定连接，所述铰座二远离铰杆的一侧与底座固定连接，所述铰座一远离铰杆的一侧通过连接座与外箱固定连接。
作为本发明再进一步的方案：所述外箱的外侧套设有电机架，所述电机架的一侧固定连接有电机，所述电机的输出端穿过电机架与搅拌轴固定连接。
作为本发明再进一步的方案：所述连接架与齿环固定连接，所述连接架的内部开设有插孔，所述连接环的一侧固定连接有插杆，所述插孔与插杆相适配。
作为本发明再进一步的方案：所述清洁辊的外圆周壁固定连接有台阶，所述清洁辊的一侧螺合连接有螺杆，所述螺杆远离清洁辊的一端固定连接有端盖，所述清洁辊通过端盖和台阶与从动齿轮卡接。
作为本发明再进一步的方案：所述从动齿轮设置有四组，四组所述从动齿轮均以主动齿轮圆心为几何中心环形阵列均分在主动齿轮的外侧。
作为本发明再进一步的方案：所述搅拌轴的外侧固定连接有若干组搅拌叶。
作为本发明再进一步的方案：所述震荡组件设置有四组，四组所述震荡组件均与外箱圆心为几何中心环形阵列均分在外箱的一侧。
作为本发明再进一步的方案：所述连接座结构呈月牙状。
作为本发明再进一步的方案：所述插杆与插孔过盈配合。
与现有技术相比，本发明的有益效果是：
1、由于内箱的外侧设置有目数为400的滤网，因此搅拌轴搅拌后可将污水变浑浊，使得污染物也可参与到外箱和内箱的清理作业中来，解决沾染在外箱和内箱的污染物难以清理的问题，避免沉淀物积聚在设备内部导致后续进入设备的污水会因为沉掉物加剧污染程度，不利于重力旋转式污水处理作业的问题，保证后续的污水处理作业效果；
2、通过将连接架与连接环分开后将污水倾倒入内箱内部，接着通过插孔和插杆将连接架与连接环固定连接、固定连接后可使搅拌轴插入内箱中且清洁辊可插入外箱中，然后驱动电机带动搅拌轴转动，使搅拌轴可对内箱内部的污水进行搅拌，由于搅拌轴的外侧固定连接有与从动齿轮啮合连接的主动齿轮，因此搅拌轴转动后会带动主动齿轮环绕搅拌轴转动，使外箱内部的清洁辊在污水处理箱内部环绕运动，可同时进行外箱和内箱的清理作业，节省能源；
3、通过驱动若干个马达一和马达二工作，使马达一带动铰座一摆动、马达二带动铰杆摆动，利用铰座一和铰杆随机和差异的摆动带动与铰座一连接的连接座运动，通过连接座的运动带动与连接座连接的污水处理箱摆动，可使沉积到外箱和内箱侧壁的污染物活跃，使其可以跟随污水一并运动而不是沉降在外箱和内箱侧壁，可利用活跃的污染物提升污水处理箱的清洁效果。
（发明人：匡运清;周正生;周四新）
