公布日：2023.06.27
申请日：2023.04.11
分类号：C02F7/00(2006.01)I;B01F25/21(2022.01)I;B01F25/20(2022.01)I
摘要
本发明提供一种高效一体化医疗废水处理设备，包括好氧池和安装在好氧池内的潜水离心式曝气机；潜水离心式曝气机的混合盘的流道内设有调节器，调节器包括空心圆柱状的本体和分流板，分流板沿本体轴向设置在本体内；分流板具有第一分流面和第二分流面，第一分流面与分界面之间的夹角为α1，第二分流面与分界面之间的夹角为α2，且α1＞0°，α2＞0°，分流板将本体的内腔分隔成两个通道，且两个通道的横截面积由进口端向出口端逐渐减小。本发明提供的一种高效一体化医疗废水处理设备，提高好氧池中的溶氧量，从而提高有机物的降解功效，以提高出水水质。
权利要求书
1.一种高效一体化医疗废水处理设备，其特征在于，包括好氧池(10)和安装在好氧池内的潜水离心式曝气机(20)；所述潜水离心式曝气机(20)包括从上到下依次连接的潜水电泵(202)、进气盘(203)、混合盘(204)和底座(205)，还包括进气管(201)和叶轮(206)，进气管(201)与进气盘(203)连通；叶轮(206)与潜水电泵(202)连接，且位于混合盘(204)中；所述混合盘(204)的流道内设有调节器(207)，调节器(207)包括空心圆柱状的本体(2071)和分流板(2072)，分流板(2072)沿本体轴向设置在本体(2071)内；分流板(2072)具有第一分流面(20721)和第二分流面(20722)，第一分流面与分界面之间的夹角为α1，第二分流面与分界面之间的夹角为α2，且α1＞0°，α2＞0°，分流板(2072)将本体(2071)的内腔分隔成两个通道，且两个通道的横截面积由进口端向出口端逐渐减小。
2.根据权利要求1所述的一种高效一体化医疗废水处理设备，其特征在于，3°≤α1≤15°，3°≤α2≤15°。
3.根据权利要求1所述的一种高效一体化医疗废水处理设备，其特征在于，α1＝α2。
4.根据权利要求1所述的一种高效一体化医疗废水处理设备，其特征在于，α1＜α2。

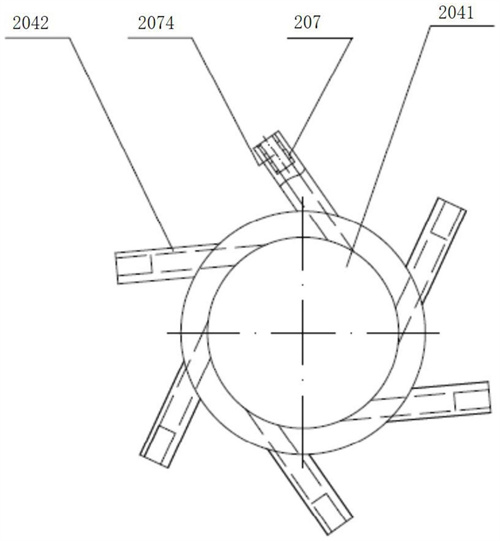

5.根据权利要求1所述的一种高效一体化医疗废水处理设备，其特征在于，所述本体(2071)上设有调节孔(2073)，混合盘(204)的流道侧壁设有固定孔，通过紧固件(2074)穿设在调节孔(2073)和固定孔内将调节器(207)固定在混合盘(204)的流道内。
6.根据权利要求5所述的一种高效一体化医疗废水处理设备，其特征在于，所述调节孔(2073)的数量为4～12个，沿本体(2071)周向等间隔布设。
7.根据权利要求1所述的一种高效一体化医疗废水处理设备，其特征在于，所述分流板(2072)的纵截面为三角形，分流板(2072)的大头端伸出本体(2071)的出口端外，分流板(2072)的小头端位于本体(2071)内。
8.根据权利要求7所述的一种高效一体化医疗废水处理设备，其特征在于，分流板(2072)的大头端端面与本体(2071)的出口端端面之间的距离为10～60mm。
9.根据权利要求1所述的一种高效一体化医疗废水处理设备，其特征在于，所述本体(2071)的外径与混合盘(204)流道的内径相适配。
10.根据权利要求1所述的一种高效一体化医疗废水处理设备，其特征在于，所述本体(2071)的出口端与混合盘(204)流道的出口端相平齐。
发明内容
本发明所要解决的技术问题是：提供一种高效一体化医疗废水处理设备，提高好氧池中的溶氧量，从而提高有机物的降解功效，以提高出水水质。
为解决上述技术问题，本发明的实施例提供一种高效一体化医疗废水处理设备，包括好氧池和安装在好氧池内的潜水离心式曝气机；所述潜水离心式曝气机包括从上到下依次连接的潜水电泵、进气盘、混合盘和底座，还包括进气管和叶轮，进气管与进气盘连通；叶轮与潜水电泵连接，且位于混合盘中；所述混合盘的流道内设有调节器，调节器包括空心圆柱状的本体和分流板，分流板沿本体轴向设置在本体内；分流板具有第一分流面和第二分流面，第一分流面与分界面之间的夹角为α1，第二分流面与分界面之间的夹角为α2，且α1＞0°，α2＞0°，分流板将本体的内腔分隔成两个通道，且两个通道的横截面积由进口端向出口端逐渐减小。
作为本发明实施例的进一步改进，3°≤α1≤15°，3°≤α2≤15°。
作为本发明实施例的进一步改进，α1＝α2。
作为本发明实施例的进一步改进，α1＜α2。
作为本发明实施例的进一步改进，所述本体上设有调节孔，混合盘的流道侧壁设有固定孔，通过紧固件穿设在调节孔和固定孔内将调节器固定在混合盘的流道内。
作为本发明实施例的进一步改进，所述调节孔的数量为4～12个，沿本体周向等间隔布设。
作为本发明实施例的进一步改进，所述分流板的纵截面为三角形，分流板的大头端伸出本体的出口端外，分流板的小头端位于本体内。
作为本发明实施例的进一步改进，分流板的大头端端面与本体的出口端端面之间的距离为10～60mm。
作为本发明实施例的进一步改进，所述本体的外径与混合盘流道的内径相适配。
作为本发明实施例的进一步改进，所述本体的出口端与混合盘流道的出口端相平齐。
与现有技术相比，本发明的技术方案具有以下有益效果：
(1)通过在混合盘的流道内设置带有分流板的调节器，分流板将本体内腔分隔成两个通道，流道内的汽水混合液进入调节器后，被分成两股流体，两股流体分别沿第一分流面和第二分流面向流道出口端方向流动，由于第一分流面和第二分流面在流向上逐渐向远离分界面倾斜，两股汽水混合液分别沿第一分流面和第二分流面倾斜方向向外喷出，增加了单个流道的汽水混合液的喷射范围，提高溶氧范围；同时本体内腔中的两个通道的横截面积由进口端向出口端逐渐减小，使得两股汽水混合液压力逐渐增大，流速增大，增加了单个流道的汽水混合液的移动路径，从而提高溶氧效果。单个流道倾斜喷出的两股汽水混合液，分别与相邻两个流道倾斜喷出的汽水混合液相碰撞，使水珠和空气变得更细密，提高了氧的转移率,提高溶氧效果。
(2)如果调节器的分流板的分界面垂直于水平面，则提高了水平方向的溶氧效果；如果调节器的分流板的分界面平行于水平面，则提高了深度方向的溶氧效果；如果调节器的分流板的分界面与水平面之间的夹角大于0°小于90°，则提高了倾斜方向上的溶氧效果。
(3)调节器并不固定设置在流道内，调节器的本体周向设有多个用于固定的调节孔，可根据工艺需要，转动调节器进行固定，从而调整分流板的分界面与水平面之间的夹角，获得所需溶氧效果。
（发明人：胡晓亮;周华领;龚旭斌;王尧超;李继东）
