公布日：2023.02.28
申请日：2022.12.01
分类号：C02F9/00(2023.01)I;C02F3/30(2023.01)I;C02F3/32(2023.01)I;C02F1/00(2023.01)I
摘要
本发明涉及污水净化技术领域，公开了一种利用毛细渗透作用的高效污水净化设备，包括格栅井、腐化池、土壤渗滤系统以及收集井，生活污水经过所述格栅井的拦截汇集后流入所述腐化池内，生活污水经过所述腐化池沉淀降解后流入土壤渗滤系统进行渗滤与植物净化后流入收集井内；所述土壤渗滤系统包括一级渗滤单元、二级渗滤单元以及三级渗滤单元，所述一级渗滤单元、二级渗滤单元以及三级渗滤单元内均设置有装填有污水处理用填料的介质处理层以及种植有污水净化用植物。本发明，通过物理过滤、吸附与沉积、微生物对有机物的降解以及植物对有关组分的利用等过程，使污水得到净化，具有稳定高效的污水处理效果。
权利要求书
1.一种利用毛细渗透作用的高效污水净化设备，其特征在于，包括格栅井、腐化池、土壤渗滤系统以及收集井，生活污水经过所述格栅井的拦截汇集后流入所述腐化池内，生活污水经过所述腐化池沉淀降解后流入土壤渗滤系统进行渗滤与植物净化后流入收集井内；所述土壤渗滤系统包括一级渗滤单元、二级渗滤单元以及三级渗滤单元，所述一级渗滤单元与二级渗滤单元分别为水平表流湿地与水平潜流湿地，所述一级渗滤单元与二级渗滤单元的尾端均设置有溢流堰，所述一级渗滤单元与二级渗滤单元、二级渗滤单元与三级渗滤单元之间均设置有中间布水池，所述溢流堰的污水平流而出进入中间布水池后进入下一级渗滤单元的配水槽，所述一级渗滤单元、二级渗滤单元以及三级渗滤单元内均设置有装填有污水处理用填料的介质处理层以及种植有污水净化用植物。
2.根据权利要求1所述的一种利用毛细渗透作用的高效污水净化设备，其特征在于：所述一级渗滤单元与二级渗滤单元整体采用1-3％坡度设计，所述一级渗滤单元水力负荷为0.8m3/m2·d，所述二级渗滤单元水力负荷为0.5m3/m2·d，所述三级渗滤单元每吨水用地3平方米。
3.根据权利要求2所述的一种利用毛细渗透作用的高效污水净化设备，其特征在于：所述腐化池包括沉淀池、微氧生化池以及缺/厌氧池，所述微氧生化池内设置有气体搅拌装置，所述微氧生化池与缺/厌氧池内均填充有填料。
4.根据权利要求3所述的一种利用毛细渗透作用的高效污水净化设备，其特征在于：所述沉淀池内水力停留时间设置为4-5小时，所述微氧生化池内水力停留时间为20小时；所述缺/厌氧池内水力停留时间为10小时。
5.根据权利要求4所述的一种利用毛细渗透作用的高效污水净化设备，其特征在于：所述三级渗滤单元与二级渗滤单元之间设置有落差且不少于50cm，所述三级渗滤单元的进水由进水管分配进水，所述收集井设置在三级渗滤单元的末端，所述三级渗滤单元的出水管连通收集井的底部，所述收集井设置有排放管，且排放管排水时的充满度不超过50％。
6.根据权利要求1-5中任一项所述的一种利用毛细渗透作用的高效污水净化设备，其特征在于：所述一级渗滤单元、二级渗滤单元以及三级渗滤单元的土壤层种植有芦苇、水葱、千屈菜、黄菖蒲、纸莎草、菖蒲、美人蕉、香根草中的一种或多种。
7.根据权利要求1-5中任一项所述的一种利用毛细渗透作用的高效污水净化设备，其特征在于：所述介质处理层中的填料为砂、土壤、麸皮。
8.根据权利要求1-5中任一项所述的一种利用毛细渗透作用的高效污水净化设备，其特征在于：所述一级渗滤单元的土壤层种植有芦苇、水葱、千屈菜、黄菖蒲中的一种或多种，所述二级渗滤单元的土壤层种植有纸莎草、菖蒲、美人蕉、香根草中的一种或多种，所述三级渗滤单元的土壤层种植有美人蕉。
9.根据权利要求1所述的一种利用毛细渗透作用的高效污水净化设备，其特征在于：所述一级渗滤单元、二级渗滤单元以及三级渗滤单元的外侧均设置有不少与50cm高的栅栏。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种利用毛细渗透作用的高效污水净化设备，解决了现有污水处理设施不便针对农村等未形成大规模污水管网地区生活污水处理的问题。
(二)技术方案

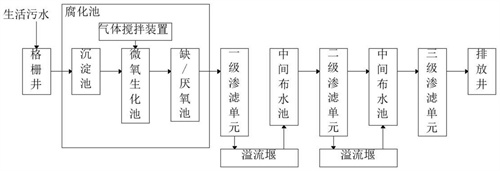

为实现以上目的，本发明通过以下技术方案予以实现：一种利用毛细渗透作用的高效污水净化设备，包括格栅井、腐化池、土壤渗滤系统以及收集井，生活污水经过所述格栅井的拦截汇集后流入所述腐化池内，生活污水经过所述腐化池沉淀降解后流入土壤渗滤系统进行渗滤与植物净化后流入收集井内；所述土壤渗滤系统包括一级渗滤单元、二级渗滤单元以及三级渗滤单元，所述一级渗滤单元与二级渗滤单元分别为水平表流湿地与水平潜流湿地，所述一级渗滤单元与二级渗滤单元的尾端均设置有溢流堰，所述一级渗滤单元与二级渗滤单元、二级渗滤单元与三级渗滤单元之间均设置有中间布水池，所述溢流堰的污水平流而出进入中间布水池后进入下一级渗滤单元的配水槽，所述一级渗滤单元、二级渗滤单元以及三级渗滤单元内均设置有装填有污水处理用填料的介质处理层以及种植有污水净化用植物。
优选的，所述一级渗滤单元与二级渗滤单元整体采用1-3％坡度设计，所述一级渗滤单元水力负荷为0.8m3/m2·d，所述二级渗滤单元水力负荷为0.5m3/m2·d，所述三级渗滤单元每吨水用地3平方米。
优选的，所述腐化池包括沉淀池、微氧生化池以及缺/厌氧池，所述微氧生化池内设置有气体搅拌装置，所述微氧生化池与缺/厌氧池内均填充有填料。
优选的，所述沉淀池内水力停留时间设置为4-5小时，所述微氧生化池内水力停留时间为20小时；所述缺/厌氧池内水力停留时间为10小时。
优选的，所述三级渗滤单元与二级渗滤单元之间设置有落差且不少于50cm，所述三级渗滤单元的进水由进水管分配进水，所述收集井设置在三级渗滤单元的末端，所述三级渗滤单元的出水管连通收集井的底部，所述收集井设置有排放管，且排放管排水时的充满度不超过50％。
优选的，所述一级渗滤单元、二级渗滤单元以及三级渗滤单元的土壤层种植有芦苇、水葱、千屈菜、黄菖蒲、纸莎草、菖蒲、美人蕉、香根草中的一种或多种。
优选的，所述介质处理层中的填料为砂、土壤、麸皮。
优选的，所述一级渗滤单元的土壤层种植有芦苇、水葱、千屈菜、黄菖蒲中的一种或多种，所述二级渗滤单元的土壤层种植有纸莎草、菖蒲、美人蕉、香根草中的一种或多种，所述三级渗滤单元的土壤层种植有美人蕉。
优选的，所述一级渗滤单元、二级渗滤单元以及三级渗滤单元的外侧均设置有不少与50cm高的栅栏。
(三)有益效果
本发明提供了一种利用毛细渗透作用的高效污水净化设备。具备以下有益效果：
该利用毛细渗透作用的高效污水净化设备，通过将生活污水进行腐化厌氧处理后，投配到装载有填料的介质处理层中，借处理层的毛细渗透作用，使污水向四周扩散，通过物理过滤、物理吸附与沉积，污水中污染组分与复合材料中有关组分的物理反应、微生物对有机物的降解以及植物对有关组分的利用等过程，使污水得到净化，使得整个成本投入低，同时能够具有稳定高效的污水处理效果，适合小规模多场地的使用。
（发明人：钟玫玫）
