公布日：2023.06.09
申请日：2023.02.17
分类号：C02F3/30(2023.01)I
摘要
本发明公开了一种微型一体式污水处理器，包括设备主体，所述设备主体包括预处理箱、反应箱和污泥箱，所述预处理箱中部设有导流轴，所述导流轴内设有导流槽，且导流轴上端设有与导流槽相连通的进水管，位于预处理箱底部的所述导流轴侧壁上设有与导流槽相连通的进水孔，所述预处理箱上端一侧设有与反应箱相连通的进水槽，本发明克服了现有技术的不足，设计合理，结构紧凑，具有较高的社会使用价值和应用前景。
权利要求书

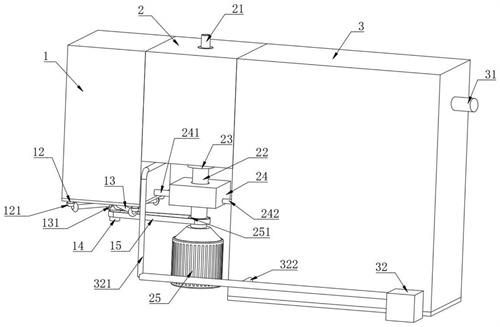

1.一种微型一体式污水处理器，其特征在于：包括设备主体，所述设备主体包括预处理箱(2)、反应箱(3)和污泥箱(1)，所述污泥箱(1)、预处理箱(2)和反应箱(3)之间依次连接固定，所述预处理箱(2)中部设有导流轴(22)，所述导流轴(22)内设有导流槽(221)，且导流轴(22)上端设有与导流槽(221)相连通的进水管(21)，所述导流轴(22)侧壁上设有与导流槽(221)相连通的进水孔(225)，所述预处理箱(2)上端一侧设有与反应箱(3)相连通的进水槽(20)，所述反应箱(3)侧壁上设有排水管(31)。
2.根据权利要求1所述的一种微型一体式污水处理器，其特征在于：所述预处理箱(2)内壁上设有多个固定连接且呈环形的第一挡流板(26)，所述导流轴(22)外侧设有多个呈环形的第二挡流板(27)，所述第一挡流板(26)和第二挡流板(27)在预处理箱(2)内交错分布。
3.根据权利要求2所述的一种微型一体式污水处理器，其特征在于：所述导流轴(22)可转动的设置在预处理箱(2)内，且导流轴(22)与第二挡流板(27)滑动且密封连接，所述导流轴(22)内设有呈环形的抽吸槽(222)，所述导流轴(22)外侧设有多个固定连接且与抽吸槽(222)相连通的抽吸管(223)，所述抽吸管(223)相平行设置在相应的第一挡流板(26)和第二挡流板(27)上方，且抽吸管(223)上设有多个均匀分布的抽吸孔(224)，所述导流轴(22)上设有滑动且密封连接的回流框(23)，所述导流轴(22)内设有回流槽(226)，所述回流槽(226)与抽吸槽(222)之间设有相连通的连通槽，且回流槽(226)外侧壁上设有多个与回流框(23)相连通的回流孔(227)，所述回流框(23)一侧设有固定连接的回流管(231)，所述回流管(231)延伸端与污泥箱(1)进料端连通，且回流管(231)内设有可开合的电磁阀。
4.根据权利要求3所述的一种微型一体式污水处理器，其特征在于：所述污泥箱(1)内设有可上下运动的调节框(17)，所述调节框(17)两端分别与污泥箱(1)内壁滑动且密封连接，且调节框(17)底部设有多个均匀分布的过滤孔(174)，所述调节框(17)一侧设有贯穿式的进料孔(175)，所述污泥箱(1)上端一侧设有用于调节框(17)内杂质颗粒排放的出料槽(16)，所述污泥箱(1)一侧设有用于过滤后废水抽吸至进水槽(20)的吸附机构。
5.根据权利要求4所述的一种微型一体式污水处理器，其特征在于：所述调节框(17)两侧设有对称分布的调节块(171)，所述调节块(171)上设有多个调节孔(173)，所述调节孔(173)内均设有可转动且用于带动调节块(171)上下运动的往复丝杆(12)，所述调节框(17)两侧设有固定连接的调节轴，所述调节轴与调节块(171)之间转动连接，所述进料孔(175)穿过调节轴中心处，所述调节块(171)一侧壁上设有可伸缩的定位杆(1714)，所述调节框(17)侧壁上设有用于定位杆(1714)卡合固定的定位槽(170)。
6.根据权利要求5所述的一种微型一体式污水处理器，其特征在于：所述调节块(171)侧壁上设有调节槽(1713)，所述定位杆(1714)滑动连接在调节槽(1713)内，所述调节槽(1713)内设有固定连接且用于带动定位杆(1714)自动弹出的复位弹簧(1711)，且调节槽(1713)内还设有固定连接且可弯曲的连接件(1712)，所述连接件(1712)延伸端与定位杆(1714)固定连接，位于出料槽(16)一侧的所述调节块(171)上设有与调节槽(1713)相连通的按压槽，所述按压槽内设有滑动连接的按压杆(177)，所述按压杆(177)端部与连接件(1712)中部固定连接。
7.根据权利要求4所述的一种微型一体式污水处理器，其特征在于：所述吸附机构包括吸附箱(24)，所述吸附箱(24)内设有可周期性上下运动的吸附板(245)，所述吸附箱(24)底部一侧设有相连通的吸附管(241)，所述吸附管(241)延伸端与污泥箱(1)底部连通，所述吸附箱(24)底部另一侧设有相连通的输送管(242)，所述输送管(242)延伸端与进水槽(20)一侧连通，所述吸附管(241)内设有用于污水进入的单向进水阀(243)，所述输送管(242)内设有用于污水排出的单向排水阀(244)。
8.根据权利要求7所述的一种微型一体式污水处理器，其特征在于：所述反应箱(3)一侧设有污泥泵(32)，所述污泥泵(32)进料端设有进泥管(323)，所述进泥管(323)与沉淀池底部连通，所述污泥泵(32)输出端设有排泥管，所述排泥管延伸端与回流管(231)连通，且排泥管上设有与缺氧区(33)相连通的循环管(322)。
9.根据权利要求1所述的一种微型一体式污水处理器，其特征在于：所述预处理箱(2)下方设有驱动电机(25)，所述驱动电机(25)输出端与导流轴(22)底部固定连接。
发明内容
为了解决上述背景技术中提到的问题，本发明提供一种微型一体式污水处理器。
为了实现上述目的，本发明采用了如下技术方案：
一种微型一体式污水处理器，包括设备主体，所述设备主体包括预处理箱、反应箱和污泥箱，所述污泥箱、预处理箱和反应箱之间依次连接固定，所述预处理箱中部设有导流轴，所述导流轴内设有导流槽，且导流轴上端设有与导流槽相连通的进水管，位于预处理箱底部的所述导流轴侧壁上设有与导流槽相连通的进水孔，所述预处理箱上端一侧设有与反应箱相连通的进水槽，所述反应箱内沿着水流的方向依次设有缺氧区、厌氧区、好养区和沉淀区，位于沉淀区一侧的所述反应箱侧壁上设有排水管。
优选地，所述预处理箱内壁上设有多个固定连接且呈环形的第一挡流板，所述导流轴外侧设有多个呈环形的第二挡流板，所述第一挡流板和第二挡流板在预处理箱内交错分布。
优选地，所述导流轴可转动的设置在预处理箱内，且导流轴与第二挡流板滑动且密封连接，位于导流槽外侧的所述导流轴内设有呈环形的抽吸槽，所述导流轴外侧设有多个固定连接且与抽吸槽相连通的抽吸管，所述抽吸管相平行设置在相应的第一挡流板和第二挡流板上方，且抽吸管上设有多个均匀分布的抽吸孔，位于预处理箱下方的所述导流轴上设有滑动且密封连接的回流框，位于回流框处的所述导流轴内设有回流槽，所述回流槽与抽吸槽之间设有相连通的连通槽，且回流槽外侧壁上设有多个与回流框相连通的回流孔，所述回流框一侧设有固定连接的回流管，所述回流管延伸端与污泥箱进料端连通，且回流管内设有可开合的电磁阀。
优选地，所述污泥箱内设有可上下运动的调节框，所述调节框两端分别与污泥箱内壁滑动且密封连接，且调节框底部设有多个均匀分布的过滤孔，所述调节框一侧设有贯穿式的进料孔，所述污泥箱上端一侧设有用于调节框内杂质颗粒排放的出料槽，所述污泥箱一侧设有用于过滤后废水抽吸至进水槽的吸附机构。
优选地，所述调节框两侧设有对称分布的调节块，所述调节块上设有多个调节孔，所述调节孔内均设有可转动且用于带动调节块上下运动的往复丝杆，所述调节框两侧设有固定连接的调节轴，所述调节轴与调节块之间转动连接，所述进料孔穿过调节轴中心处，所述调节块一侧壁上设有可伸缩的定位杆，所述调节框侧壁上设有用于定位杆卡合固定的定位槽。
优选地，所述调节块侧壁上设有调节槽，所述定位杆滑动连接在调节槽内，所述调节槽内设有固定连接且用于带动定位杆自动弹出的复位弹簧，且调节槽内还设有固定连接且可弯曲的连接件，所述连接件延伸端与定位杆固定连接，位于出料槽一侧的所述调节块上设有与调节槽相连通的按压槽，所述按压槽内设有滑动连接的按压杆，所述按压杆端部与连接件中部固定连接。
优选地，所述吸附机构包括吸附箱，所述吸附箱内设有可周期性上下运动的吸附板，所述吸附箱底部一侧设有相连通的吸附管，所述吸附管延伸端与污泥箱底部连通，所述吸附箱底部另一侧设有相连通的输送管，所述输送管延伸端与进水槽一侧连通，所述吸附管内设有用于污水进入的单向进水阀，所述输送管内设有用于污水排出的单向排水阀。
优选地，所述反应箱一侧设有污泥泵，所述污泥泵进料端设有进泥管，所述进泥管与沉淀池底部连通，所述污泥泵输出端设有排泥管，所述排泥管延伸端与回流管连通，且排泥管上设有与缺氧区相连通的循环管。
优选地，所述预处理箱下方设有驱动电机，所述驱动电机输出端与导流轴底部固定连接。
优选地，所述反应箱内设有多个固定连接的第一板，所述第一板将反应箱内沿着水流方向一侧分为缺氧区、厌氧区、好养区、沉淀区，所述反应箱内还设有多个固定连接的第二板，每个区内的所述第二板上下交错分布。
与现有技术相比，本发明的有益效果是：
预处理段、初沉段、污泥储存段、有机负荷和水力缓冲段(缺氧段)、好氧阶段、二沉段以及过滤消毒段构成。以上各功能段集成于一座单个的池体。整套系统在工厂内精心定制而成，产品直接发往项目所在地。一体化处理系统不仅可以实现BOD的去除，也可以通过精心设计实现对营养物质氮、磷的同步脱除。
一体化集成的设计，能够将原有的大型污水厂，浓缩呈微型的，从而能够适应一些污水处理量很小的地方，既实现了污水处理，同时降低了成本。
（发明人：孙士杰;蒋建军）
