公布日：2023.06.27
申请日：2023.04.11
分类号：B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/60(2006.01)I;B01D35/143(2006.01)I
摘要
本申请公开了应用于分离领域的一种变网式污水固液分离处理装置，该装置通过两个堵变网的设置，随着固液分离时间的延长，两个堵变网逐渐相互靠近，使两个堵变网上的成网条与滤液网板分离并逐渐相互交叉吸附，一方面在两个滤液网板之间形成第三层分离网，增大分离效果，另一方面，多个成网条在离开滤液网板时，使滤液网板的孔径得到一定的增大，进而可恢复堵变网一定的通透性，降低因堵塞对污水固液分离的效率；另外，形成的新网中两部分成网条相互吸附并抵触，此时该处会发出明显的光现象，使第三层分离网转变发光网结构，可有效提醒工作人员及时进行通堵。
权利要求书

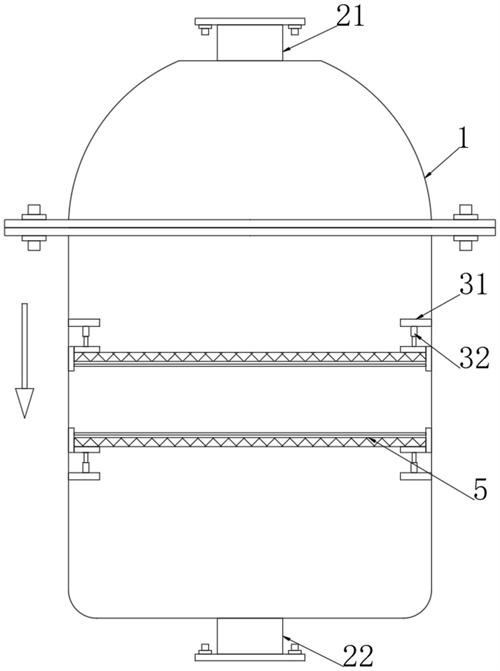

1.一种变网式污水固液分离处理装置，包括装置本体(1)，所述装置本体(1)上下两端分别固定连接有进水口(21)和出水口(22)，其特征在于，所述装置本体(1)内部固定连接有两个定位板(31)，且装置本体(1)内设有两个分别与两个定位板(31)对应的堵变网(5)，两个所述堵变网(5)靠近定位板(31)的端部均连接有连接板(33)，两个所述连接板(33)分别与对应的定位板(31)之间连接有伸缩杆(32)，所述装置本体(1)外端安装有透明密封门(11)，所述透明密封门(11)正对两个堵变网(5)之间，所述堵变网(5)包括与装置本体(1)内壁纵向滑动连接的外环(51)、固定连接在外环(51)内壁的滤液网板(52)以及多个平行分布的成网条(53)。
2.根据权利要求1所述的一种变网式污水固液分离处理装置，其特征在于，位于上方的所述伸缩杆(32)为弹性伸缩杆，位于下方的所述伸缩杆(32)为电动伸缩杆。
3.根据权利要求1所述的一种变网式污水固液分离处理装置，其特征在于，多个所述成网条(53)均位于两个滤液网板(52)相互靠近的一侧，所述成网条(53)与对应的滤液网板(52)相互接触。
4.根据权利要求3所述的一种变网式污水固液分离处理装置，其特征在于，同一个所述外环(51)上的多个成网条(53)相互平行，非同一个外环(51)上的多个成网条(53)相互垂直。
5.根据权利要求4所述的一种变网式污水固液分离处理装置，其特征在于，所述成网条(53)内放置有改网链(6)，所述改网链(6)包括拉绳(62)以及多个均与分布的磁片(61)，且上下两侧的成网条(53)中多个磁片(61)的位置相互对应，所述拉绳(62)依次贯穿多个磁片(61)。
6.根据权利要求5所述的一种变网式污水固液分离处理装置，其特征在于，所述磁片(61)为圆形板状结构，且磁片(61)直径大于成网条(53)内径。
7.根据权利要求6所述的一种变网式污水固液分离处理装置，其特征在于，所述成网条(53)和拉绳(62)均为弹性结构，且成网条(53)为透明材料制成。
8.根据权利要求5所述的一种变网式污水固液分离处理装置，其特征在于，下方的所述磁片(61)上端固定连接有多个溢光球(7)，所述内放置有透光柱，所述透光柱包括储液半球(82)、固定连接在储液半球(82)口部的溢光层(83)以及位于溢光层(83)上方的挤液杆(81)，所述储液半球(82)内饱和填充有荧光液，所述溢光层(83)中部固定镶嵌有中心环(92)，所述中心环(92)下端与储液半球(82)内底端之间固定连接有外限位管(91)，所述挤液杆(81)活动贯穿中心环(92)，所述挤液杆(81)与储液半球(82)内底端之间固定连接有自复位撑杆(10)。
9.根据权利要求8所述的一种变网式污水固液分离处理装置，其特征在于，所述溢光层(83)和溢光球(7)均为弹性透明的密封结构，所述储液半球(82)为硬质非透明结构，所述自复位撑杆(10)为弹性结构。
10.根据权利要求9所述的一种变网式污水固液分离处理装置，其特征在于，所述外限位管(91)为硬质多通透孔结构，所述挤液杆(81)的长度不小于外限位管(91)的高度，所述挤液杆(81)与中心环(92)内壁过盈密封配合。
发明内容
本申请目的在于可改变滤网的个数以及孔径，降低因堵塞对分离效率造成的影响，相比现有技术提供一种变网式污水固液分离处理装置，包括装置本体，装置本体上下两端分别固定连接有进水口和出水口，装置本体内部固定连接有两个定位板，且装置本体内设有两个分别与两个定位板对应的堵变网，两个堵变网靠近定位板的端部均连接有连接板，两个连接板分别与对应的定位板之间连接有伸缩杆，装置本体外端安装有透明密封门，透明密封门正对两个堵变网之间，堵变网包括与装置本体内壁纵向滑动连接的外环、固定连接在外环内壁的滤液网板以及多个平行分布的成网条。
通过两个堵变网的设置，随着固液分离时间的延长，两个堵变网逐渐相互靠近，使两个堵变网上的成网条与滤液网板分离并逐渐相互交叉吸附，一方面在两个滤液网板之间形成第三层分离网，增大分离效果，另一方面，多个成网条在离开滤液网板时，使滤液网板的孔径得到一定的增大，进而可恢复堵变网一定的通透性，降低因堵塞对污水固液分离的效率；另外，形成的新网中两部分成网条相互吸附并抵触，此时该处会发出明显的光现象，使第三层分离网转变发光网结构，可有效提醒工作人员及时进行通堵。
进一步的，位于上方的伸缩杆为弹性伸缩杆，使上方的堵变网的位置可在水压作用下自动变化，当滤液网板堵塞较为严重时，受到的水压变大，可带动两个堵变网相互靠近，缓解受损的通透性，位于下方的伸缩杆为电动伸缩杆，可定时控制或者在需要时控制下方的伸缩杆伸长，辅助两个堵变网的相互靠近。
进一步的，多个成网条均位于两个滤液网板相互靠近的一侧，成网条与对应的滤液网板相互接触，使其相当于与滤液网板合成一体，而在后续成网条与滤液网板分离时，即可带动部分小颗粒杂质从滤液网板上分离，同时由于其分离也能增大滤液网板的部分孔径，进而有效帮助滤液网板恢复一定的通透性，降低对分离效率的影响。
进一步的，同一个外环上的多个成网条相互平行，非同一个外环上的多个成网条相互垂直，使两个外环上的成网条在相互接触后交叉垂直，能形成一个第三层分离网，使两层滤网转换成三层网，进而有效提高分离过滤效率。
进一步的，成网条内放置有改网链，改网链包括拉绳以及多个均与分布的磁片，且上下两侧的成网条中多个磁片的位置相互对应，拉绳依次贯穿多个磁片，磁片为圆形板状结构，且磁片直径大于成网条内径，使磁片能与成网条内壁挤压接触，进而使二者之间位置相对稳定，不易发生偏移，有效保证上下成网条中多个磁片位置不易变化错位，有效保证后续第三层分离网的形成。
进一步的，成网条和拉绳均为弹性结构，可发生一定的形变，便于上下成网条的相互吸附靠近，且成网条为透明材料制成，使成网条不易影响溢光球内光的外溢。
进一步的，下方的磁片上端固定连接有多个溢光球，内放置有透光柱，透光柱包括储液半球、固定连接在储液半球口部的溢光层以及位于溢光层上方的挤液杆，储液半球内饱和填充有荧光液，溢光层中部固定镶嵌有中心环，中心环下端与储液半球内底端之间固定连接有外限位管，挤液杆活动贯穿中心环，挤液杆与储液半球内底端之间固定连接有自复位撑杆，在上下位置的成网条相互靠近吸附时，在吸附力的挤压下，自复位撑杆弯曲形变，挤液杆逐渐嵌入储液半球内，使荧光液挤压溢光层并外溢，进而使成网条表面呈现一定的多点发光的情况，在多个发光点共同作用下，使第三层滤网为可发光的滤网，可对工作人员起到堵塞提示作用。
进一步的，溢光层和溢光球均为弹性透明的密封结构，储液半球为硬质非透明结构，自复位撑杆为弹性结构，挤液杆与中心环内壁过盈密封配合。值得注意的是，自复位撑杆恢复形变的力大于挤液杆与中心环内壁之间的摩擦力，有效保证多个成网条相互分离时，自复位撑杆恢复形变的力能使挤液杆复位，使荧光液回流至储液半球内，使发光现象减弱，便于再次堵塞时，再次发生光现象的前后变化。
进一步的，外限位管为硬质多通透孔结构，挤液杆的长度不小于外限位管的高度，使两个磁片相互靠近吸附时，外限位管能被挤液杆完全充满，使外溢的荧光液的量较多，使前后光变化差距明显，提醒效果更好。
相比于现有技术，本申请的优点在于：
(1)通过两个堵变网的设置，随着固液分离时间的延长，两个堵变网逐渐相互靠近，使两个堵变网上的成网条与滤液网板分离并逐渐相互交叉吸附，一方面在两个滤液网板之间形成第三层分离网，增大分离效果，另一方面，多个成网条在离开滤液网板时，使滤液网板的孔径得到一定的增大，进而可恢复堵变网一定的通透性，降低因堵塞对污水固液分离的效率；另外，形成的新网中两部分成网条相互吸附并抵触，此时该处会发出明显的光现象，使第三层分离网转变发光网结构，可有效提醒工作人员及时进行通堵。
(2)位于上方的伸缩杆为弹性伸缩杆，使上方的堵变网的位置可在水压作用下自动变化，当滤液网板堵塞较为严重时，受到的水压变大，可带动两个堵变网相互靠近，缓解受损的通透性，位于下方的伸缩杆为电动伸缩杆，可定时控制或者在需要时控制下方的伸缩杆伸长，辅助两个堵变网的相互靠近。
(3)多个成网条均位于两个滤液网板相互靠近的一侧，成网条与对应的滤液网板相互接触，使其相当于与滤液网板合成一体，而在后续成网条与滤液网板分离时，即可带动部分小颗粒杂质从滤液网板上分离，同时由于其分离也能增大滤液网板的部分孔径，进而有效帮助滤液网板恢复一定的通透性，降低对分离效率的影响。
(4)同一个外环上的多个成网条相互平行，非同一个外环上的多个成网条相互垂直，使两个外环上的成网条在相互接触后交叉垂直，能形成一个第三层分离网，使两层滤网转换成三层网，进而有效提高分离过滤效率。
(5)磁片能与成网条内壁挤压接触，进而使二者之间位置相对稳定，不易发生偏移，有效保证上下成网条中多个磁片位置不易变化错位，有效保证后续第三层分离网的形成。
(6)在上下位置的成网条相互靠近吸附时，在吸附力的挤压下，自复位撑杆弯曲形变，挤液杆逐渐嵌入储液半球内，使荧光液挤压溢光层并外溢，进而使成网条表面呈现一定的多点发光的情况，在多个发光点共同作用下，使第三层滤网为可发光的滤网，可对工作人员起到堵塞提示作用。
(7)外限位管为硬质多通透孔结构，挤液杆的长度不小于外限位管的高度，使两个磁片相互靠近吸附时，外限位管能被挤液杆完全充满，使外溢的荧光液的量较多，使前后光变化差距明显，提醒效果更好。
（发明人：宋峰涛）
