公布日：2023.02.24
申请日：2022.11.14
分类号：C02F9/00(2023.01)I;C02F3/28(2023.01)N;C02F1/50(2023.01)N;C02F1/52(2006.01)N;C02F1/56(2023.01)N;C02F1/00(2023.01)N;C02F101/16(2023.01)N;
C02F101/30(2006.01)N
摘要
本发明提供了一种生活污水的厌氧MBR处理系统及处理方法，所述生活污水的处理系统依次包括：格栅调节池、厌氧MBR膜生物反应器、厌氧氨氧化反应池、消毒池；生活污水依次经过格栅调节池、厌氧MBR膜生物反应器、厌氧氨氧化反应池、消毒池达到去除COD、氨氮以及总磷的作用。本发明的生活污水的处理系统方法简单、易实现、流程短，能够显著提升废水的处理效果。
权利要求书
1.一种生活污水的厌氧MBR处理系统，其特征在于，依次包括格栅调节池、厌氧MBR膜生物反应器、厌氧氨氧化反应池、消毒池；生活污水依次经过格栅调节池、厌氧MBR膜生物反应器、厌氧氨氧化反应池、消毒池达到去除COD的作用。
2.根据权利要求1所述的处理系统，其特征在于，所述厌氧MBR膜生物反应器还连接有污泥池，从所述厌氧MBR膜生物反应器出来的污泥去往所述污泥池。
3.根据权利要求1所述的处理系统，其特征在于，还包括循环泵，所述厌氧MBR膜生物反应器与所述循环泵连接用于进行生物气循环。
4.根据权利要求1所述的处理系统，其特征在于，还包括絮凝剂加药装置、助凝剂加药装置，所述絮凝剂加药装置、助凝剂加药装置与所述厌氧MBR膜生物反应器进行连接。
5.根据权利要求1所述的处理系统，其特征在于，还包括消毒剂加药装置，所述消毒剂加药装置与所述消毒池进行连接。
6.根据权利要求1所述的处理系统，其特征在于，还包括污泥脱水装置，所述污泥脱水装置与所述污泥池进行连接。
7.根据权利要求1所述的处理系统，其特征在于，在所述格栅调节池的旁侧设置有调节池提升泵。
8.根据权利要求3所述的处理系统，其特征在于，所述循环泵连接有生物气收集装置。
9.根据权利要求1所述的处理系统，其特征在于，还包括有产水抽吸泵，所述产水抽吸泵与厌氧氨氧化反应池连接，然后自流进入所述消毒池用于将产水进行达标排放。
10.权利要求1-9任一项所述的生活污水处理系统的厌氧MBR处理方法，其特征在于，包括如下步骤：生活污水依次经过格栅调节池、厌氧MBR膜生物反应器、厌氧氨氧化反应池、消毒池达到去除COD、氨氮以及总磷的作用。
发明内容
本发明的第一目的在于提供一种生活污水的厌氧MBR处理系统，该处理系统摒弃了以往对于生活污水进行单独的混凝、pH调节、隔油等造价高，占地面积大，处理效率低等缺点，本发明的处理系统能稳定运行去除水中油污类、悬浮物，还能降解不溶性及难降解的有机物，提高废水生化性。
同时，该系统提出一种基于厌氧MBR膜生物反应器工艺的生活污水处理工艺。本发明的方案能够高效地去除生活污水中的COD、氮、磷等污染物，减少能耗，回收污水中的能量，自动化运行，节约占地，减少投资，提高经济效益。
本发明的第二目的在于提供应用上述厌氧MBR处理系统的生活污水的处理方法，该处理方法操作简单，操作条件温和，安全环保，处理效率较高，且对水体中其他相关污染物也存在一定的处理能力，经济性高，可调整性强，能够满足复杂进水的有效处理，达到可以进行有效生化处理的目的，最终保证了整体工艺线出水的稳定合格。
为了实现本发明的上述目的，特采用以下技术方案：

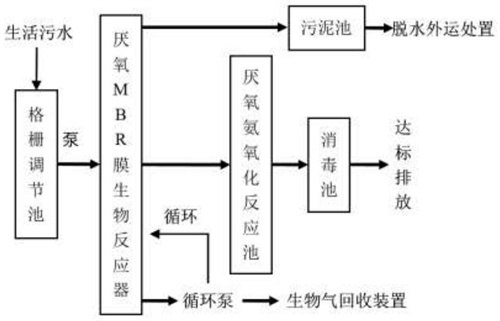

本发明提供了一种生活污水的厌氧MBR处理系统，依次包括格栅调节池、厌氧MBR膜生物反应器、厌氧氨氧化反应池、消毒池；生活污水依次经过格栅调节池、厌氧MBR膜生物反应器、厌氧氨氧化反应池、消毒池达到去除COD的作用。
优选地，作为进一步可实施的方案，所述厌氧MBR膜生物反应器还连接有污泥池，从所述厌氧MBR膜生物反应器出来的污泥去往所述污泥池。
优选地，作为进一步可实施的方案，还包括循环泵，所述厌氧MBR膜生物反应器与所述循环泵连接用于进行生物气循环。
优选地，作为进一步可实施的方案，所述循环泵连接有生物气收集装置。
通过循环泵将顶部的生物气抽出，一部分用于循环至厌氧MBR膜底部，采用循环生物气进行膜表面曝气的方式控制膜污染。另一部分通过循环泵输送至生物气收集装置回收污水中的能量，污水经厌氧MBR膜的过滤，诸如胶体、有机物的大分子物质被截留在厌氧MBR膜生物反应器中，增加厌氧反应速率；经厌氧MBR膜过滤后的污水通过抽吸泵抽至消毒池中。在厌氧MBR膜生物反应器中可通过投加絮凝剂与助凝剂去除水中的磷。
优选地，作为进一步可实施的方案，还包括絮凝剂加药装置、助凝剂加药装置，所述絮凝剂加药装置、助凝剂加药装置与所述厌氧MBR膜生物反应器进行连接。
进行絮凝处理所用的药剂最好是采用PAC和PAM，目的是为了通过加药去除水中的磷。
本发明的厌氧MBR膜生物反应器是将厌氧MBR膜放入反应池中，污水经厌氧MBR膜的过滤，诸如胶体、有机物的大分子物质被截留在厌氧MBR膜生物反应器中，增加厌氧反应速率，缺氧环境有利于甲烷菌的生长，甲烷菌将污水中的有机质转换为生物气，通过循环泵将顶部的生物气抽出，一部分用于循环至厌氧MBR膜底部，采用循环生物气进行膜表面曝气的方式控制膜污染。。
优选地，作为进一步可实施的方案，还包括消毒剂加药装置，所述消毒剂加药装置与所述消毒池进行连接。
进一步地，作为进一步可实施的方案，还包括污泥脱水装置，所述污泥脱水装置与所述污泥池进行连接。
优选地，作为进一步可实施的方案，在所述格栅调节池的旁侧设置有调节池提升泵。
优选地，作为进一步可实施的方案，还包括有产水抽吸泵，所述产水抽吸泵与厌氧氨氧化反应池连接，然后自流进入所述消毒池用于将产水进行达标排放。
预处理的过程中除了采用格栅调节池以外，还可以采用初沉池、细格栅等等，上述几种预处理方式可以结合进行应用。
经过了上述处理系统的废水也可以进行进一步的深度处理，深度处理的手段可以选择反渗透单元或者正渗透单元。
反渗透单元包括RO进水箱、RO进料泵、RO膜以及套设在RO膜外部的膜壳，正渗透单元包括FO浓盐水箱、FO进料泵、汲取液进料泵、稀释汲取液存储箱、汲取液回收系统、浓盐水气提系统、FO膜以及套设在FO膜外部的膜壳。
反渗透单元可设计为多级处理，则第一级反渗透浓缩得到的为第一浓缩液，最后一级反渗透浓缩得到的为第一分离液，其余级别的分离液则继续进入下一级别进行反渗透浓缩，浓缩液则返回上一级重新进行反渗透浓缩；优选为2级处理。
正渗透是在半透膜两侧产生的渗透压差为驱动力下，水分子自发的从高盐水向汲取液渗透的过程，而主要产生动力源的物质为汲取液，该浓缩处理方法的优点是不需要高压泵便可运行，并且在能耗小于热法的情况下，能够有选择性的去除水中溶解的物质。这些特点保证正渗透单元具有更高的抗污染性能，同样的，正渗透浓缩也可设计为单级或多级处理，但是处于成本以及浓缩效果考虑，单级处理即可满足要求。
本发明除了提供一种生活污水的处理系统，还提供了一种生活污水的处理方法，具体包括如下步骤：
生活污水依次经过格栅调节池、厌氧MBR膜生物反应器、厌氧氨氧化反应池、消毒池达到去除COD的作用。
与现有技术相比，本发明的有益效果为：
(1)本发明是基于厌氧MBR膜生物反应器工艺的生活污水处理工艺，此工艺不需要风机进行曝气，减少了能源消耗，从而实现了优质出水的同时回收了污水里的能量，因此该处理系统值得广泛推广进行应用。
(2)本发明的废水处理流程简单、操作费用低、易管理，处理效率高，抗冲击能力强。
(3)本发明的厌氧MBR膜材质采用PTFE材质，抗污染性能高，减少厌氧MBR膜清洗频次。
（发明人：时新强;常兴龙;彭秀琴;金玲）
