公布日：2022.04.12
申请日：2022.01.21
分类号：C02F9/04(2006.01)I
摘要
本发明涉及脱硝催化剂再生废水处理用三联箱装置，包括反应箱、絮凝箱和搅拌箱；反应箱、絮凝箱与搅拌箱依次相连；反应箱、絮凝箱和搅拌箱均为敞口箱体；经预处理后的催化剂再生废水通过管道连接至反应箱进口，反应箱出口与絮凝箱进口相连，絮凝箱出口与搅拌箱进口相连，搅拌箱出口通过管道与后续澄清器装置相连；反应箱、絮凝箱和搅拌箱内均设有搅拌器；反应箱内投加还原剂，反应箱与絮凝箱之间连接管道投加碱，絮凝箱内投加絮凝剂，搅拌箱入口处投加助凝剂。本发明的有益效果是：本三联箱装置通过反应箱、絮凝箱和搅拌箱的配合使用，具有混凝反应充分、造价低、停留时间短、占地面积小、耐水质波动，出水水质稳定等优势。
权利要求书

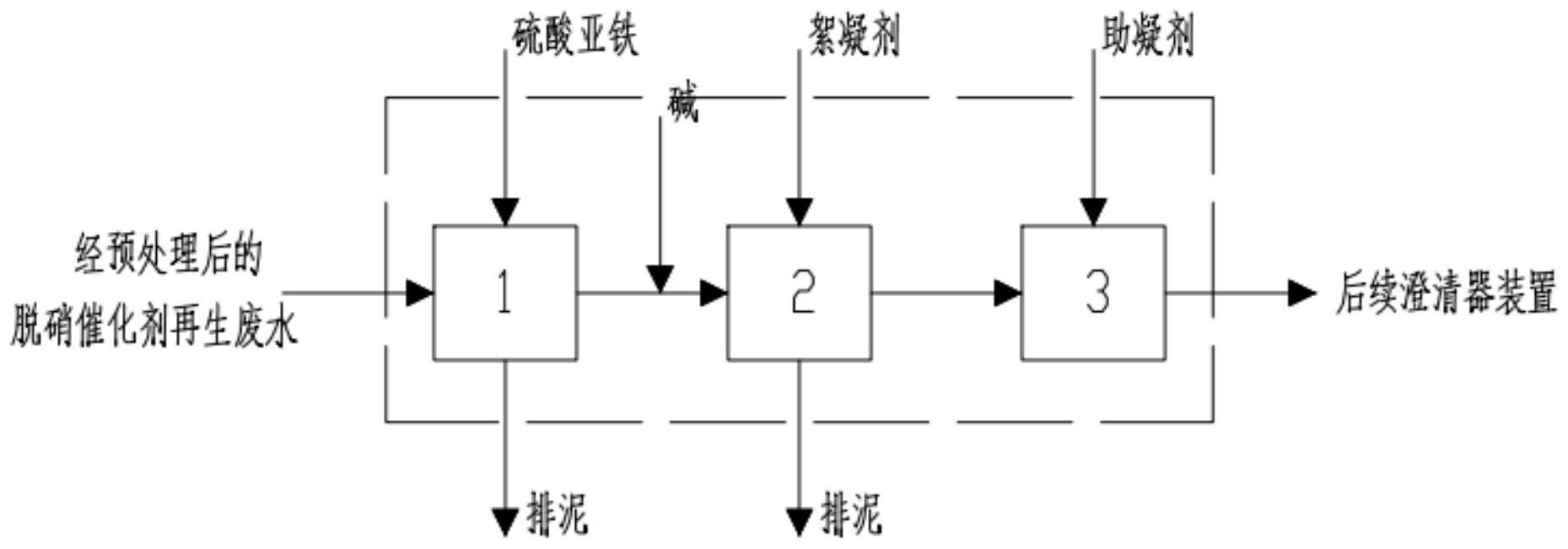

1.一种脱硝催化剂再生废水处理用三联箱装置，其特征在于：包括反应箱(1)、絮凝箱(2)和搅拌箱(3)；反应箱(1)、絮凝箱(2)与搅拌箱(3)依次相连；反应箱(1)、絮凝箱(2)和搅拌箱(3)均为敞口箱体；经预处理后的催化剂再生废水通过管道连接至反应箱(1)进口，反应箱(1)出口与絮凝箱(2)进口相连，絮凝箱(2)出口与搅拌箱(3)进口相连，搅拌箱(3)出口通过管道与后续澄清器装置相连；反应箱(1)、絮凝箱(2)和搅拌箱(3)内均设有搅拌器；反应箱(1)内投加还原剂，反应箱(1)与絮凝箱(2)之间连接管道投加碱，絮凝箱(2)内投加絮凝剂，搅拌箱(3)入口处投加助凝剂。
2.根据权利要求1所述的脱硝催化剂再生废水处理用三联箱装置，其特征在于：絮凝箱(2)内设置pH计。
3.根据权利要求1所述的脱硝催化剂再生废水处理用三联箱装置，其特征在于：反应箱(1)与絮凝箱(2)底部设有排泥管道及阀门。
4.根据权利要求1所述的脱硝催化剂再生废水处理用三联箱装置，其特征在于：搅拌箱(3)内的搅拌器为变频搅拌器或气动搅拌器。
5.根据权利要求1所述的脱硝催化剂再生废水处理用三联箱装置，其特征在于：反应箱(1)内投加的还原剂为硫酸亚铁。
6.根据权利要求1所述的脱硝催化剂再生废水处理用三联箱装置，其特征在于：絮凝箱(2)内投加的絮凝剂为聚合硫酸铁。
7.一种如权利要求1所述的脱硝催化剂再生废水处理用三联箱装置的工作方法，其特征在于，包括以下步骤：步骤1、经预处理后的催化剂再生废水首先进入反应箱(1)，反应箱(1)中投加还原剂与废水反应，通过搅拌器搅拌均匀，使废水中的钒离子从五价还原为三价；步骤2、反应箱(1)中的废水经管道自流进入絮凝箱(2)中，并且反应箱(1)出口与絮凝箱(2)进口之间连接管道中投加碱，通过絮凝箱(2)中的pH计以调节废水至合适的pH，絮凝箱(2)内投加絮凝剂，通过搅拌器搅拌均匀，使废水中的三价钒离子及其他重金属离子形成氢氧化物沉淀，通过絮凝剂的絮凝作用，形成较小的絮凝体；步骤3、絮凝箱(2)中的废水经管道自流进入搅拌箱(3)中，搅拌箱(3)入口处投加助凝剂，通过搅拌器的搅拌完成混凝反应，使废水中较小的絮凝体形成较大矾花，并在后续澄清器装置实现泥水分离。
8.根据权利要求7所述的脱硝催化剂再生废水处理用三联箱装置的工作方法，其特征在于：步骤1中，反应箱(1)水力停留时间控制在20-30分钟。
9.根据权利要求7所述的脱硝催化剂再生废水处理用三联箱装置的工作方法，其特征在于：步骤2中，絮凝箱(2)水力停留时间控制在20-30分钟。
10.根据权利要求7所述的脱硝催化剂再生废水处理用三联箱装置的工作方法，其特征在于：步骤3中，搅拌箱(3)水力停留时间控制在2-7分钟；搅拌箱(3)内的搅拌器转速控制在150-250r/min。
发明内容
本发明的目的是克服现有技术中的不足，提供一种脱硝催化剂再生废水处理用三联箱装置及方法，废水在三联箱装置中停留时间缩短，混凝反应充分，具有占地少、耐水质波动、出水水质稳定等优点。
这种脱硝催化剂再生废水处理用三联箱装置，包括反应箱、絮凝箱和搅拌箱；反应箱、絮凝箱与搅拌箱依次相连；反应箱、絮凝箱和搅拌箱均为敞口箱体；经预处理后的催化剂再生废水通过管道连接至反应箱进口，反应箱出口与絮凝箱进口相连，絮凝箱出口与搅拌箱进口相连，搅拌箱出口通过管道与后续澄清器装置相连；反应箱、絮凝箱和搅拌箱内均设有搅拌器；反应箱内投加还原剂，反应箱与絮凝箱之间连接管道投加碱，絮凝箱内投加絮凝剂，搅拌箱入口处投加助凝剂。
作为优选：絮凝箱内设置pH计。
作为优选：反应箱与絮凝箱底部设有排泥管道及阀门。
作为优选：搅拌箱内的搅拌器为变频搅拌器或气动搅拌器。
作为优选：反应箱内投加的还原剂为硫酸亚铁。
作为优选：絮凝箱内投加的絮凝剂为聚合硫酸铁。
这种脱硝催化剂再生废水处理用三联箱装置的工作方法，包括以下步骤：
步骤1、经预处理后的催化剂再生废水首先进入反应箱，反应箱中投加还原剂与废水反应，通过搅拌器搅拌均匀，使废水中的钒离子从五价还原为三价；
步骤2、反应箱中的废水经管道自流进入絮凝箱中，并且反应箱出口与絮凝箱进口之间连接管道中投加碱，通过絮凝箱中的pH计以调节废水至合适的pH，絮凝箱内投加絮凝剂，通过搅拌器搅拌均匀，使废水中的三价钒离子及其他重金属离子形成氢氧化物沉淀，通过絮凝剂的絮凝作用，形成较小的絮凝体；
步骤3、絮凝箱中的废水经管道自流进入搅拌箱中，搅拌箱入口处投加助凝剂，通过搅拌器的搅拌完成混凝反应，使废水中较小的絮凝体形成较大矾花，并在后续澄清器装置实现泥水分离。
作为优选：步骤1中，反应箱水力停留时间控制在20-30分钟。
作为优选：步骤2中，絮凝箱水力停留时间控制在20-30分钟。
作为优选：步骤3中，搅拌箱水力停留时间控制在2-7分钟；搅拌箱内的搅拌器为变频搅拌器或气动搅拌器，转速控制在150-250r/min。
本发明的有益效果是：
1、本三联箱装置通过反应箱、絮凝箱和搅拌箱的配合使用，具有混凝反应充分、造价低、停留时间短、占地面积小、节省药剂、耐水质波动，出水水质稳定等优势，可应用于脱硝催化剂再生废水及类似的高悬浮物含量、高含盐量的浑浊废水，配合后续澄清器等装置，实现废水净化。
2、本三联箱装置在反应箱与絮凝箱之间连接管道投加碱，可根据进水水质的变化，调节絮凝反应的最佳pH值，通过搅拌器转速调节，达到混凝反应所需的最优水力条件，实现快速充分反应。
（发明人：李鋆;施园;赵国萍;谢建丽;李叶然;娄金金;余志胜;李建惠;王润得）
